Задвижка AVK серия 06/35-006 (NBR) DN250 PN10 для сточных вод

Задвижка клиновая фланцевая по DIN F4 с индикатором положения, NBR. Для сточных вод и нейтральных жидкостей до макс. 70°C
Дизайну клиновых задвижек AVK характерна безопасность до мельчайших деталей с полной прослеживаемостью производства всех основных компонентов. Клин полностью вулканизирован резиной NBR своего собственного производства AVK, резистентной к нефтегазовой среде, состав которой имеет исключительную износостойкость благодаря способности восстанавливать свою первоначальную форму после сжатия. Тройная система уплотнения штока, высокая прочность и полная антикоррозийная защита обеспечивают непревзойденную надежность задвижки.

Вариант 06/35-006
Соединение	Фланцевое
Материал	Высокопрочный чугун
Диапазон диаметров	DN50 - DN400
Классификация давления	PN 16
Направление закрытия	Закрытие по часовой стрелке

Преимущества
Зафиксированная клиновая гайка предотвращает вибрации и обеспечивает долговечность;
Полностью вулканизированный резиной клин. Направляющие из полиамида существенно снижают крутящий момент;
Большое коническое отверстие для штока в клине предотвращает застой воды;
Шток из нержавеющей стали с упором клина и накатанной резьбой, которая обеспечивает его высокую прочность;
Упорное кольцо по всей окружности обеспечивает надежное крепление штока и низкие моменты свободного вращения;
Тройная система уплотнения штока (грязесъемное кольцо из резины NBR, полиамидный подшипник с 4-мя О-образными кольцами из резины  NBR, манжета из резины EPDM) гарантирует абсолютную защиту;
Круглое резиновое уплотнение NBR крышки зафиксировано в канавке;
Пломбированные потайные болты крышки изготовлены из нержавеющей стали и обрамлены прокладкой;
Задвижка с полным проходом;
Низкий рабочий крутящий момент;
Порошковое эпоксидное покрытие по DIN 3476-1 и EN 14901, одобрено GSK



Артикулы и размеры

Артикул	DN мм	Рассверловка фланцев	L мм	D мм	H мм	H3 мм	Расчетная масса кг
06-050-35-013	50	PN10/16	150	180	329	412	13
06-065-35-013	65	PN10/16	170	225	355	448	16
06-080-35-013	80	PN10/16	180	225	382	482	20
06-100-35-013	100	PN10/16	190	280	414	524	27
06-150-35-013	150	PN10/16	210	320	540	683	51
06-200-35-003	200	PN10	230	360	688	858	71
06-250-35-003	250	PN10	250	500	780	980	102
06-300-35-003	300	PN10	270	500	855	1083	110
06-350-35-003	350	PN10	290	640	930	1190	220
06-400-35-003	400	PN10	310	640	940	1248	240

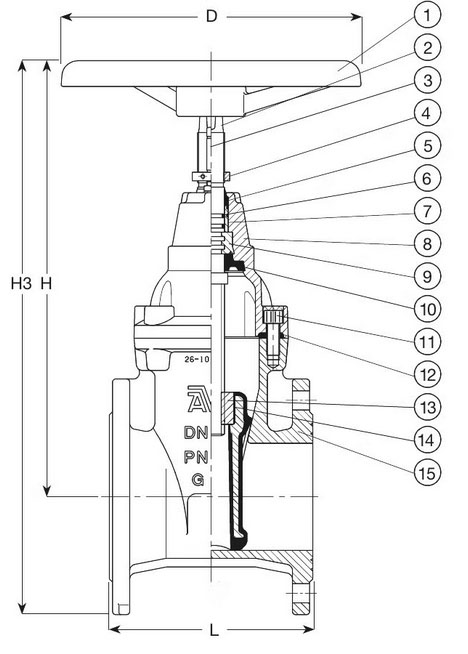

Комплектующие

1.	Маховик	серый чугун GJL-250 (GG-25)]
2.	Шток	нержавеющая сталь 1.4104 (430F)

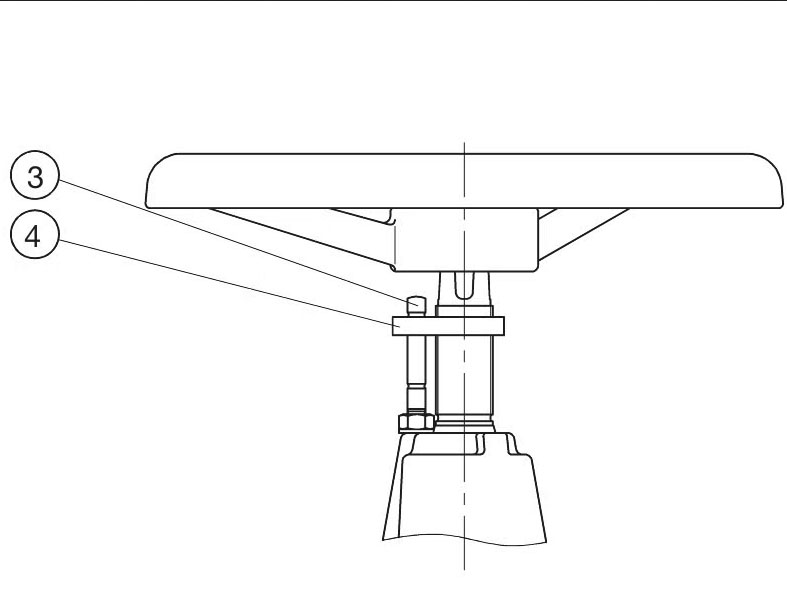

3.	Штырь	нержавеющая сталь
4.	Гайка индикатора	устойчивая к обесцинкиванию латунь
5.	Грязесъемное кольцо	резина NBR
6.	Кольцо О-сечения	резина NBR
7.	Подшипник	полиамид
8.	Крышка	высокопрочный чугун GJS-500-7
9.	Упорное кольцо	высокопрочный чугун GJS-500-7
10.	Манжета	резина NBR
11.	Болт крышки	нержавеющая сталь A2, пломбирован термоклеем
12.	Уплотнение крышки	резина NBR
13.	Гайка клина	латунь CW626N
14.	Клин	высокопрочный чугун, вулканизирован резиной NBR
15.	Корпус	высокопрочный чугун GJS-500-7

Разрешения Седло: 1,1 x PN (водой), корпус: 1,5 x PN (водой). Проверка рабочего крутящего момента. Одобрен для сточных вод

Стандарты Межфланцевое расстояние по ГОСТ 3706-93 (6-10-16) ряд 3 (EN 558, Таблица 2, базовая серия 14; DIN 3202/F4) Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
