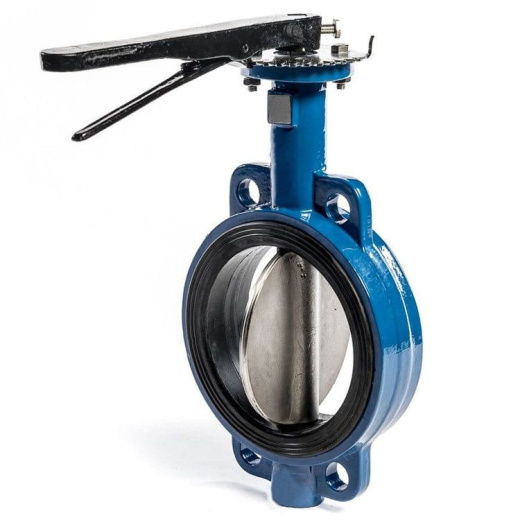

Затвор дисковый поворотный симметричный ОПТИМА
Цена по запросу
Характеристики
Вид
—
Затвор дисковый
Тип
—
Симметричный
DN
—
40 - 2400 мм
Давление, PN
—
6 - 25 бар
Материал
—
Чугун, углеродистая сталь, низколегированная сталь, нержавеющая сталь
Присоединение
—
Фланцевое (по ГОСТ 33259-2015; ASME B16.5), под приварку, межфланцевое
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Затвор дисковый поворотный симметричный ОПТИМА
Цена по запросу
Характеристики
|
Вид
|
Затвор дисковый |
|
Тип
|
Симметричный |
|
DN
|
40 - 2400 мм |
|
Давление, PN
|
6 - 25 бар |
|
Материал
|
Чугун, углеродистая сталь, низколегированная сталь, нержавеющая сталь |
|
Присоединение
|
Фланцевое (по ГОСТ 33259-2015; ASME B16.5), под приварку, межфланцевое |
|
Среда
|
Газообразные и жидкие рабочие среды |
|
Управление
|
Ручное (рукоятка/рычаг), ручное (редуктор), электропривод, пневмопривод |
Затворы дисковые поворотные с симметричным диском.
Изготавливаются по ТУ 28.14.13-001-05355802-2022.
Затворы дисковые поворотные служат в качестве запорной и запорно-регулирующей трубопроводной арматуры на технологических трубопроводах с газообразными и жидкими рабочими средами.
Принцип действия затворов дисковых поворотных заключается во вращении запорного органа (круглая дисковая заслонка/диск) на четверть-оборота (на угол 90°) от оси направления рабочей среды в корпусе арматуры. Герметичное уплотнение достигается путем смещения оси вращения диска и надежным износостойким уплотнением.
Основными преимуществами применения затворов дисковых поворотных являются:
- Минимальная строительная длина и габариты клапана;
- Минимальный вес клапана;
- Надежность и износостойкость уплотнительного узла, так как отсутствует трение между запорным органом и уплотнением на этапе вращения диска;
- Минимальное время перекрытия;
- Долговечность и надежность конструкции;
- Ремонтопригодность.
| Номинальный диаметр DN, (мм.) | - 40; 50; 65; 80; 100; 125; 150; 150а; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900; 1000; 1200. | |
| Номинальное давление PN, (кгс/см2.) | - 10; 16; 25. | |
| Тип клапана | - Запорный, Регулирующий, Запорно-регулирующий. | |
|
- Класс «А» (нулевая протечка). | |
| Тип управления | - Ручное (рукоятка/рычаг), Ручное (редуктор), Электропривод, Пневмопривод, Пневмогидропривод. | |
| Тип присоединения к трубопроводу | - Фланцевое (по ГОСТ 33259-2015; ASME B16.5), Под приварку, Межфланцевое. | |
| Материал уплотнения седла | - EPDM, NYLON, PTFE, NBR, "металл-металл". | |
| Материал корпуса | - Чугун, углеродистая сталь, нержавеющая сталь, низколегированная сталь. |
