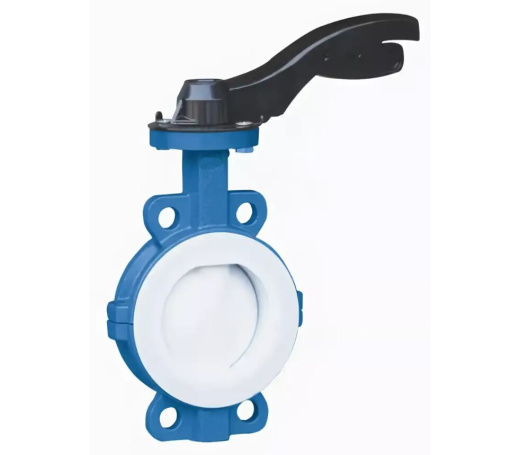

Затвор дисковый поворотный симметричный ОПТИМА химстойкий
Цена по запросу
Характеристики
Вид
—
Затвор дисковый
Тип
—
Симметричный, Химстойкий
DN
—
40 - 900 мм
Давление, PN
—
2,5 - 16 бар
Материал
—
Углеродистая сталь, футерованная PFA; нержавеющая сталь; нержавеющая сталь, футерованная PFA; Дуплекс; Дуплекс, футерованная PFA; Hastelloy; Титан
Присоединение
—
Фланцевое, межфланцевое
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Затвор дисковый поворотный симметричный ОПТИМА химстойкий
Цена по запросу
Характеристики
|
Вид
|
Затвор дисковый |
|
Тип
|
Симметричный, Химстойкий |
|
DN
|
40 - 900 мм |
|
Давление, PN
|
2,5 - 16 бар |
|
Материал
|
Углеродистая сталь, футерованная PFA; нержавеющая сталь; нержавеющая сталь, футерованная PFA; Дуплекс; Дуплекс, футерованная PFA; Hastelloy; Титан |
|
Присоединение
|
Фланцевое, межфланцевое |
|
Среда
|
Агрессивные, высокотемпературные и сверхчистые среды |
|
Управление
|
Ручное (рукоятка/рычаг), ручное (редуктор), электропривод, пневмопривод |
Затворы дисковые поворотные с симметричным диском химстойкие.
Изготавливаются по ТУ 28.14.13-001-05355802-2022.
Затворы дисковые поворотные служат в качестве запорной и запорно-регулирующей трубопроводной арматуры на технологических трубопроводах с агрессивными, высокотемпературными и сверхчистыми газообразными и жидкими рабочими средами.
Принцип действия затворов дисковых поворотных заключается во вращении запорного органа (круглая дисковая заслонка/диск) на четверть-оборота (на угол 90°) от оси направления рабочей среды в корпусе арматуры. Герметичное уплотнение достигается путем смещения оси вращения диска и надежным износостойким уплотнением.
Основными преимуществами применения затворов дисковых поворотных являются:
- Минимальная строительная длина и габариты клапана;
- Минимальный вес клапана;
- Надежность и износостойкость уплотнительного узла, так как отсутствует трение между запорным органом и уплотнением на этапе вращения диска;
- Минимальное время перекрытия;
- Долговечность и надежность конструкции;
- Ремонтопригодность.
| Номинальный диаметр DN, (мм.) | - 40; 50; 65; 80; 100; 125; 150; 150а; 200; 250; 300; 350; 400; 450; 500; 600; 700; 800; 900. | |
| Номинальное давление PN, (кгс/см2.) | - 2,5; 6; 10; 16. По желанию Заказчика возможно изготовление по ANSI Class 150. | |
| Тип клапана | - Запорный, Регулирующий, Запорно-регулирующий. | |
|
- Класс «А» (нулевая протечка). | |
| Тип управления | - Ручное (рукоятка/рычаг), ручное (редуктор), электропривод, пневмопривод. | |
| Тип присоединения к трубопроводу | - Фланцевое, межфланцевое. | |
| Материал диска | - углеродистая сталь, футерованная PFA; нержавеющая сталь; нержавеющая сталь, футерованная PFA; Дуплекс; Дуплекс, футерованная PFA; Hastelloy; Титан. | |
| Материал корпуса | - Чугун, нержавеющая сталь, ПВХ. |
