Вид
|
Затвор дисковый |
|
Тип
|
Трехэксцентриковый |
|
DN
|
150 |
|
Давление, PN
|
PN 10,16,25,40,63 |
|
Материал
|
Cталь |
|
Присоединение
|
Межфланцевое |
|
Среда
|
Газообразные и жидкие рабочие среды |
|
Управление
|
Ручное (рукоятка/рычаг), ручное (редуктор), электропривод, пневмопривод, пневмогидропривод |

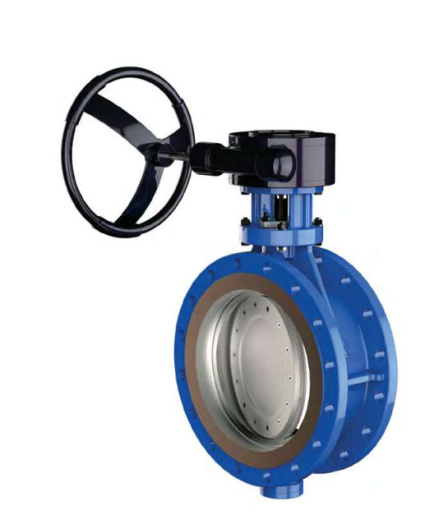

Затвор дисковый поворотный межфланцевый с тройным эксцентриситетом DN150 в Екатеринбурге
Дисковые затворы «Оптима» с тройным эксцентриситетом предназначены для перекрытия и регулирования потока рабочей среды в трубопроводных системах. Особенность конструкции позволяет уменьшить трение между уплотнительными поверхностями при открытии и закрытии, а также снизить требуемый крутящий момент на штоке. Это обеспечивает плавное управление арматурой и уменьшает нагрузку на привод.
В затворах применяются сборное металло-графитовое или цельнометаллическое уплотнение. Благодаря этому оборудование сохраняет работоспособность при высоких давлениях и температурах и превосходит по эксплуатационным возможностям модели с эластомерным уплотнением.
При открытии диска на угол от 20° до 70° затворы могут использоваться для регулирования расхода рабочей среды. Арматура подходит для технологических трубопроводов предприятий энергетической, металлургической, нефтяной, нефтеперерабатывающей, нефтехимической и химической промышленности. Также затворы применяются в системах водоснабжения и водоотведения, на объектах коммунальной инфраструктуры и предприятиях ЖКХ.
Технические характеристики трехэксцентриковых затворов Оптима:
| Номинальное давление PN, (кгс/см2.) | - 10; 16; 25; 40; 63. По желанию Заказчика возможно изготовление по ANSI Class 150; 300; 600. |
|
Класс герметичности по ГОСТ 9544-2015 |
- Класс «А»,«В»,«С» по согласованию. |
| Строительная длина | - ГОСТ 28908, API, DIN. |
| Тип управления | - Ручное (рукоятка/рычаг), ручное (редуктор), электропривод, пневмопривод, пневмогидропривод. |
| Тип присоединения к трубопроводу | - Межфланцевое |
| Материал уплотнения седла |
- «Металл-металл» - ламинированное «нерж.металл+графит», "металл-металл". |
| Материал корпуса | - углеродистая сталь, низколегированная сталь, нержавеющая сталь. |
| Рабочие среды | - Вода, воздух, пар, природный газ и газообразные углеводороды, нефть, нефтепродукты, коксовый газ, аммиак, кислоты, щелочи, спирты |
| Установочное положение: | - Любое, кроме положения «электроприводом вниз» для электроприводных затворов |
| Климатическое исполнение: | - У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69 |
| Размеры верхнего фланца под привод | - В соответствии со стандартом ISO 5211 |
Основными преимуществами затворов дисковых поворотных ОПТИМА являются:
- Изготавливаются по ТУ 28.14.13-001-05355802-2022. По сравнению с традиционными исполнениями, обеспечивает меньший крутящий момент при управлении затвором и повышает ресурс арматуры.
- Минимальная строительная длина и габариты клапана;
- Минимальный вес клапана;
- Надежность и износостойкость уплотнительного узла, так как отсутствует трение между запорным органом и уплотнением на этапе вращения диска;
- Минимальное время перекрытия;
- Долговечность и надежность конструкции;
- Ремонтопригодность.

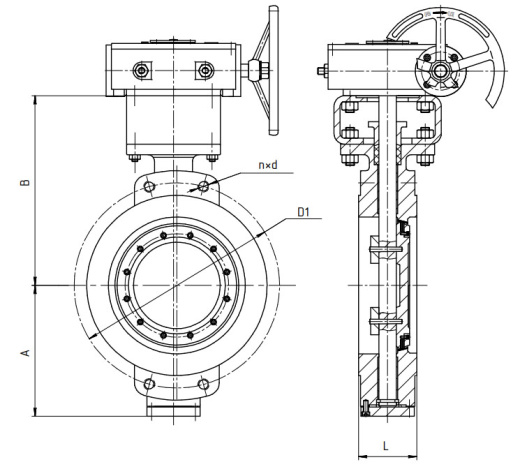

Конструкция затвора
- Корпус
- Диск
- Уплотнение
- Прижимное кольцо
- Шток
- Фланец сальника
- Сальниковая набивка
- Болт
- Редуктор
Межланцевое присоединение
*Присоединительные и конструктивные размеры A, B, D и L согласовываются с заказчиком на этапе подготовки технического задания. Это позволяет адаптировать затвор под существующую трубопроводную систему, требования проектной документации или индивидуальные монтажные условия.
Купить дисковый поворотный затвор в Екатеринбурге - УРФО-Инжиниринг
В ГК УРФО-Инжиниринг можно заказать дисковые поворотные затворы с тройным эксцентриситетом под требования проекта.
- Оборудование производится по техническим требованиям заказчика с учётом параметров рабочей среды, давления, температуры и особенностей конкретного трубопровода.
- Варианты присоединения: фланцевое, межфланцевое, под приварку.
- Затворы доступны в диаметрах от DN 50 до DN 2000.
- В зависимости от условий эксплуатации возможно изготовление арматуры на номинальное давление PN 6, 10, 16, 25, 40, 63 и 100 кгс/см².
- Срок изготовления продукции составляет от 30 до 90 дней и зависит от выбранного диаметра, давления, материалов исполнения, типа уплотнения и комплектации привода.
