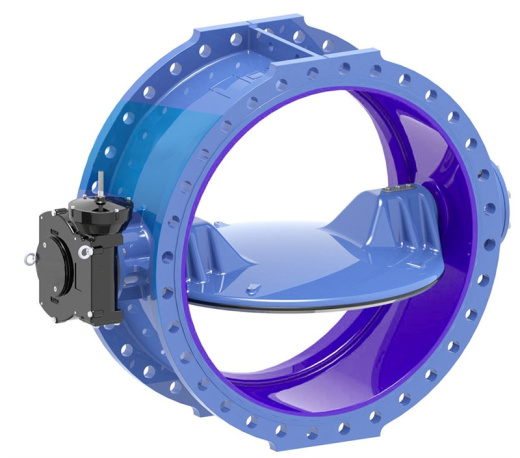

Затвор дисковый AVK с двойным эксцентриком серия 756/106-691 PN10 DN700 с интегрированным седлом, внутреннее эмалевое покрытие, редуктор (IP68)
Цена по запросу
Арт. 756-0700-1-04106
Характеристики
Серия
—
Серия 756/106-691
Вид
—
Затвор дисковый
Тип
—
С ДВОЙНЫМ ЭКСЦЕНТРИКОМ
DN
—
700
Давление, PN
—
PN10
Материал
—
Высокопрочный чугун
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Затвор дисковый AVK с двойным эксцентриком серия 756/106-691 PN10 DN700 с интегрированным седлом, внутреннее эмалевое покрытие, редуктор (IP68)
Цена по запросу
Арт. 756-0700-1-04106
Характеристики
|
Серия
|
Серия 756/106-691 |
|
Вид
|
Затвор дисковый |
|
Тип
|
С ДВОЙНЫМ ЭКСЦЕНТРИКОМ |
|
DN
|
700 |
|
Давление, PN
|
PN10 |
|
Материал
|
Высокопрочный чугун |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
Водоснабжение |
|
Среда
|
Вода, нейтральные жидкости |
|
Т рабочей среды, ˚С
|
до макс. 70°C. |
|
Управление
|
Ручное |
|
Уплотнение
|
EPDM |
|
Направление
|
Двустороннее |
Затвор AVK дисковый поворотный по стандарту EN 593 с интегрированным седлом, редуктором IP68 и внутренним эмалевым покрытием. Для воды и нейтральных жидкостей до макс. 70°C.
В конструкции дисковых поворотных затворов AVK с двойным эксцентриком используется наклоненный диск, что обеспечивает длительный срок службы и легкий технический уход. Уплотнение седла из резины EPDM собственного производства AVK, утвержденной для контакта с питьевой водой, имеет большую упругость, что позволяет ему восстанавливать свою первоначальную форму после прижатия диском. Защитное эпоксидное покрытие имеет сертификат соответствия GSK. Концы вала защищены от коррозии, что гарантирует длительный срок службы. Затвор обеспечивает возможность работы в обоих направлениях потока.
| Вариант 756/106-691 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN700 - DN800 |
| Классификация давления | PN 10/16 |
| Направление закрытия | Закрытие по часовой стрелке |
Преимущества
- Наклоненный диск снижает компрессию на уплотнения седла уже после нескольких градусов открытия, что обеспечивает долговечность службы и позволяет максимально снизить рабочие моменты;
- Профиль уплотнения седла и качественная резина обеспечивают низкие рабочие моменты;
- Кольцо уплотнения из нержавеющей стали;
- Резьбовые винтовые отверстия в диске защищены от коррозии кольцами круглого сечения;
- Седло отлито непосредственно на корпусе затвора и имеет антикоррозийное эмалевое покрытие;
- Вал из нержавеющей стали с самосмазывающимися подшипниками;
- Концы вала защищены от коррозии заглушкой из нержавеющей стали и прокладкой;
- Сменное уплотнение вала с кольцом круглого сечения из резины EPDM на кольце из нержавеющей стали, с аналогичным кольцом в корпусе затвора, с плоской прокладкой из резины EPDM и кольцом круглого сечения из резины NBR;
- Устройство блокировки диска по запросу;
- Внутреннее эмалевое покрытие в соответствии с требованиями DIN51178, EN ISO 11177 и DEV. Наружное эпоксидное покрытие по DIN 3476-1 и EN 14901, сертификат GSK.
Артикулы и размеры
| Артикул |
DN мм |
Рассверловка фланцев |
D мм |
L мм |
L1 мм |
L2 мм |
H2 мм |
W1 мм |
W2 мм |
W3 мм |
W4 мм |
W5 мм |
Расчетная масса кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 756-0700-1-04106 | 700 | PN10 | 600 | 430 | 127 | 133 | 550 | 448 | 641 | 533 | 543 | 396 | 444 |
| 756-0700-1-14106 | 700 | PN16 | 700 | 430 | 127 | 133 | 550 | 455 | 641 | 533 | 543 | 517 | 517 |
| 756-0800-1-04106 | 800 | PN10 | 600 | 470 | 156 | 162 | 620 | 508 | 711 | 627 | 636 | 396 | 592 |
| 756-0800-1-14106 | 800 | PN16 | 800 | 470 | 156 | 162 | 620 | 513 | 711 | 627 | 636 | 517 | 663 |
Комплектующие
| 1. | Шпонка | нержавеющая сталь А2 |
| 2. | Приводной вал | нержавеющая сталь 431 |
| 3. | Корпус уплотнения | бронза |
| 4. | Кольцо О-сечения | резина EPDM |
| 5. | Кольцо О-сечения | резина EPDM |
| 6. | Самозмазывающийся подшипник | бронза с покрытием PTFE |
| 7. | Крышка диска | нержавеющая сталь |
| 8. | Прокладка крышки диска | резина EPDM |
| 9. | Кольцо О-сечения | резина EPDM |
| 10. | Штифт | нержавеющая сталь А2 |
| 11. | Кольцо О-сечения | резина EPDM |
| 12. | Корпус | высокопрочный чугун GJS-500-7 |
| 13. | Диск | высокопрочный чугун GJS-500-7 |
| 14. | Винт | нержавеющая сталь А2 |
| 15. | Защитная пластина | нержавеющая сталь |
| 16. | Винт | нержавеющая сталь А2 |
| 17. | Кольцо О-сечения | резина EPDM |
| 18. | Гровер | нержавеющая сталь А2 |
| 19. | Кольцо О-сечения | резина EPDM |
| 20. | Шайба | цинк |
| 21. | Гайка | нержавеющая сталь А2 |
| 22. | Шайба | нержавеющая сталь А2 |
| 23. | Винт | нержавеющая сталь А2 |
| 24. | Винт | нержавеющая сталь А2 |
| 25. | Подшипник качения | бронза |
| 26. | Винт | нержавеющая сталь А2 |
| 27. | Торцевая плита | высокопрочный чугун GJS-500-7 |
| 28. | Прокладка | резина EPDM |
| 29. | Вал | нержавеющая сталь 431 |
| 30. | Резервная шпонка | нержавеющая сталь А2 |
| 31. | Винт | нержавеющая сталь А2 |
| 32. | Винт | нержавеющая сталь А2 |
| 33. | Кольцо О-сечения | резина EPDM |
| 34. | Болт | нержавеющая сталь А2 |
| 35. | Шайба | нержавеющая сталь А2 |
| 36. | Кольцо О-сечения | резина EPDM |
| 37. | Прижимное кольцо | нержавеющая сталь |
| 38. | Уплотнение диска | резина EPDM |
| 39. | Редуктор | литейный чугун |
Разрешения
- Гидравлические испытания согласно EN 1074-1 и 2 / EN 12266
- Разрешение для использования в системах питьевого водоснабжения
- Cоответствует требованиям KIWA, сертификат K 6320
Стандарты
- Конструкция в соответствии с EN 593
- Межфланцевое расстояние по ГОСТ 3706-93 (6-10-16) ряд 3 (EN 558, Таблица 2, базовая серия 14; DIN 3202/F4)
- Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
Документы
Видео
