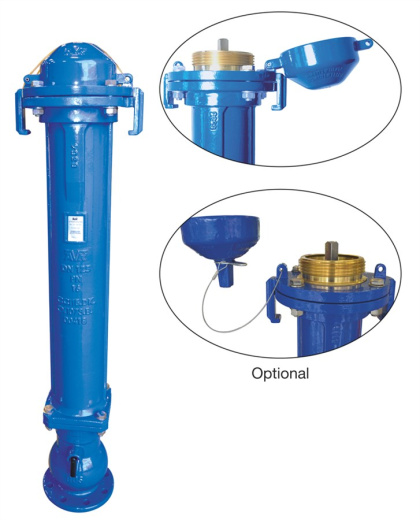

Гидрант пожарный подземный AVK серия 35/72-005, ГОСТ, DN 100, PN16, H=750 мм.
Цена по запросу
Арт. 35-125-72-072000
Характеристики
Серия
—
35/72-005
Вид
—
Гидрант
Тип
—
Подземный
DN
—
100
Давление, PN
—
16
Материал
—
Высокопрочный чугун
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Гидрант пожарный подземный AVK серия 35/72-005, ГОСТ, DN 100, PN16, H=750 мм.
Цена по запросу
Арт. 35-125-72-072000
Характеристики
|
Серия
|
35/72-005 |
|
Вид
|
Гидрант |
|
Тип
|
Подземный |
|
DN
|
100 |
|
Давление, PN
|
16 |
|
Материал
|
Высокопрочный чугун |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
Водоснабжение, пожарная защита |
|
Среда
|
Для воды и нейтральных жидкостей с температурой до +40°С |
|
Длина
|
750 мм. |
|
Уплотнение
|
NBR |
Подземный пожарный гидрант по стандарту ГОСТ 53961-2010
Подземные гидранты AVK Серии 35 отличаются высоким качеством всех компонентов. Гидрант оборудован 6" резьбовым ниппелем для подсоединения пожарной колонки по стандарту ГОСТ, защищенным откидной чугунной крышкой. В качестве защиты от выдувания шпинделя под давлением в случае несанкционированного вскрытия верхней части гидранта предусмотрены две интегрированные зажимные скобы. Диск запорного клапана гидранта вулканизирован полиуретаном (PUR) для обеспечения максимального восстановления формы после сжатия. Гидрант имеет устройство автоматического дренажа, обеспечивающее полный слив воды из гидранта после пользования.
| Вариант 35/72-005 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN100 - DN100 |
| Классификация давления | PN 16 |
| Направление закрытия | Закрытие по часовой стрелке |
Преимущества
- 6” резьбовой ниппель для подсоединения пожарной колонки по ГОСТ;
- Автоматическое морозоустойчивое дренажное устройство противозаливной конструкции, где сливное отверстие закрыто при наличии расхода воды в гидранте, предотвращая ее слив и, тем самым, смыв почвы;
- Исполнение с пробкой для ручного слива дренажного штуцера - по запросу;
- Седло клапана из латуни, стойкой к обесцинкованию, с радиальным уплотнением;
- Запорный элемент с чугунным сердечником вулканизирован PUR для обеспечения максимального восстановления формы;
- Откидная чугунная крышка в запираемом исполнении – по запросу;
- Резьбовая крышка не занимает много места в уличном ковере;
- Верхний фланец с двумя несъемными зажимными скобами для защиты шпинделя от выдувания в случае несанкционированного вскрытия верхней части гидранта, находящимся под давлением;
- Подшипник шпинделя с полиамидной антифрикционной шайбой обеспечивает легкую и плавную работу;
- Эпоксидное покрытие синего цвета по DIN 3476-1 и EN 14901, одобрено GSK.
Артикулы и размеры
| Артикул |
DN мм |
H3 мм |
H6 мм |
Расчетная масса кг |
|---|---|---|---|---|
| 35-125-72-072000 | 100 | 750 | 335 | 47 |
| 35-125-72-082000 | 100 | 1000 | 585 | 53 |
| 35-125-72-092000 | 100 | 1250 | 835 | 58 |
| 35-125-72-102000 | 100 | 1500 | 1085 | 63 |
| 35-125-72-112000 | 100 | 1750 | 1085 | 74 |
| 35-125-72-122000 | 100 | 2000 | 1085 | 81 |
| 35-125-72-132000 | 100 | 2250 | 1085 | 88 |
| 35-125-72-142000 | 100 | 2500 | 1085 | 96 |
| 35-125-72-152000 | 100 | 2750 | 1085 | 107 |
| 35-125-72-162000 | 100 | 3000 | 1085 | 115 |
| 35-125-72-172000 | 100 | 3250 | 1085 | 121 |
| 35-125-72-182000 | 100 | 3500 | 1085 | 130 |
| 35-125-72-192000 | 100 | 3750 | 1085 | 140 |
| 35-125-72-202000 | 100 | 4000 | 1085 | 148 |
Комплектующие
| 1. | Камера седла | высокопрочный чугун GJS-400-15 (GGG-40) |
| 2. | Седло | устойчивая к обесцинкиванию латунь |
| 3. | Дренажный штуцер | PA, POM |
| 4. | Регулирующий элемент | чугун с полиуретановым покрытием |
| 5. | Гайка | нержавеющая сталь |
| 6. | Шайба | нержавеющая сталь |
| 7. | Плоская прокладка | резина NBR |
| 8. | Болт | нержавеющая сталь |
| 9. | Удлинительная секция | высокопрочный чугун GJS-400-15 (GGG-40) |
| 10. | Стержень шпинделя | нержавеющая сталь |
| 11. | Верхняя часть корпуса | высокопрочный чугун GJS-400-15 (GGG-40) |
| 12. | Гнездо гайки шпинделя | высокопрочный чугун GJS-400-15 (GGG-40) |
| 13. | Гайка штока | латунь |
| 14. | Кольцо О-сечения | резина NBR |
| 15. | Шток | нержавеющая сталь |
| 16. | Шайба | полиамид |
| 17. | Направляющая штока | высокопрочный чугун GJS-400-15 (GGG-40) |
| 18. | Штифт-фиксатор | нержавеющая сталь |
| 19. | Резьбовой ниппель | латунь |
| 20. | Стопорное кольцо | нержавеющая сталь |
| 21. | Верхний фланец | высокопрочный чугун GJS-400-15 (GGG-40) |
| 22. | Колпак | высокопрочный чугун GJS-400-15 (GGG-40) |
| 23. | Зажимная скоба (2 шт.) | высокопрочный чугун GJS-400-15 (GGG-40) |
Разрешения
- Гидравлическое испытание согласно EN 1074-6 / VP 325 (3321)
- Разрешение для использования в системах питьевого водоснабжения
- Одобрен на соответствие UME Серт. No. UA 1.016.0119009-14
- Одобрен на соответствие CE Рег. No. 0620-CPR-6122
Стандарты
- Конструкция по стандарту ГОСТ 53961-2010
- Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
