Серия
|
5.903-13 |
|
Вид
|
Опора для труб |
|
Тип
|
Скользящий |
|
DN
|
426 |
|
Материал
|
Сталь |
|
Присоединение
|
Под приварку |
|
Инженерная система
|
Тепловые сети |
|
Т рабочей среды, ˚С
|
+425°С |
|
Длина
|
170 |
|
Высота, мм
|
100 |

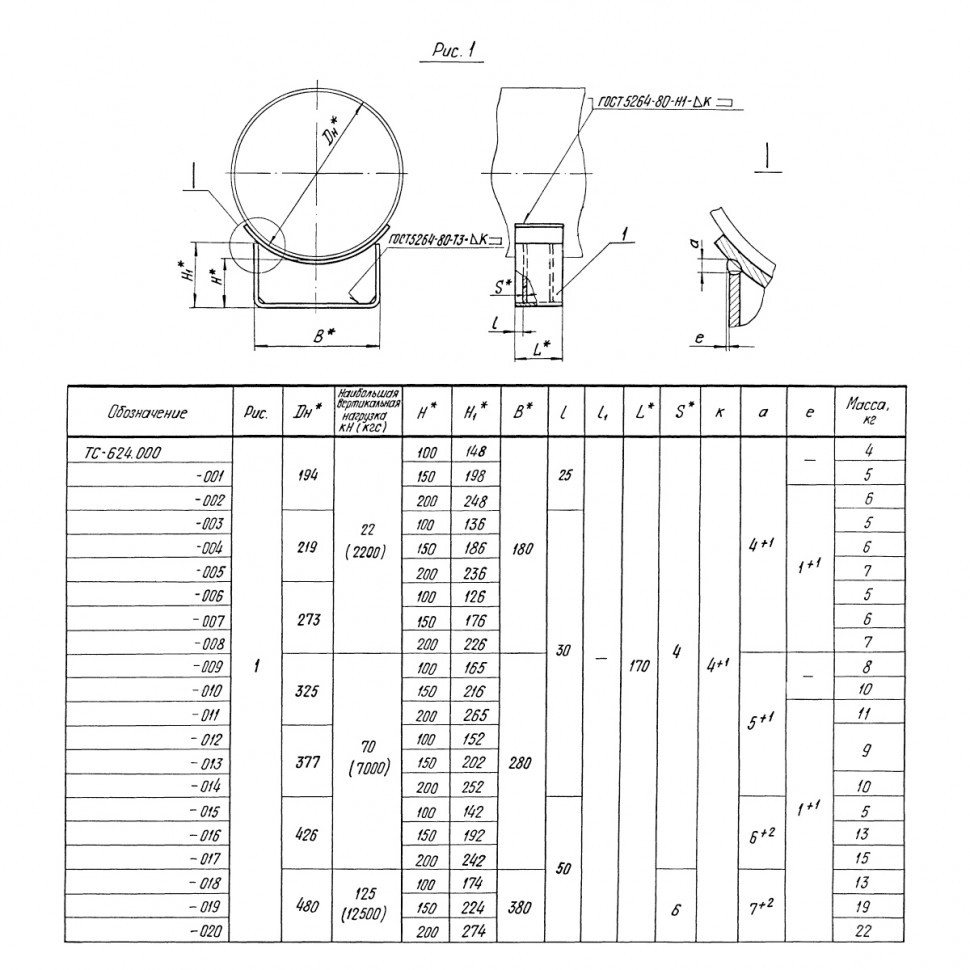

Опора ТС-624.000 Серия 5.903-13 выпуск 8–95 скользящая приварная используется для стабилизации труб. Она предотвращает возможные проблемы и аварии благодаря подвижности. Конструкция опоры состоит из корпуса прямоугольной формы, подушек и рёбер жёсткости. Рёбра присоединяются к корпусу согласно стандартам. Подушки защищают трубы от износа и улучшают внешний вид. На завершающем этапе производства наносится защитное покрытие для продления срока службы и улучшения внешнего вида изделия.
Опоры скользящие приварные ТС-624 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 8-95. Они применяются для трубопроводов тепловых сетей Ду=194-1420 мм. Опоры для трубопроводов ТС-624 представляют собой сварной прямоугольный корпус с ребрами жесткости и подушкой под трубу.Опоры ТС-624 используются только как подвижные.
Характеристики
- Материал: Сталь 3 (по запросу Ст20, 09Г2С, Нерж.).
- Покрытие: Грунт-эмаль ГФ-21 (по запросу любой вид покрытия).
- Стандарт: Серия 5.903-13 выпуск 8-95
- Модель: ТС-624.000
- Тип опоры: скользящий
- Допускаемая вертикальная нагрузка, кН: 2,2
Размеры:
|
Наименование |
Д тр., мм |
Высота, мм |
Длина, мм |
Вес, кг |
|---|---|---|---|---|
|
ТС-624.000 |
194 |
100 |
170 |
4 |
|
ТС-624.000-001 |
194 |
150 |
170 |
5 |
|
ТС-624.000-002 |
194 |
200 |
170 |
6 |
|
ТС-624.000-003 |
219 |
100 |
170 |
5 |
|
ТС-624.000-004 |
219 |
150 |
170 |
6 |
|
ТС-624.000-005 |
219 |
200 |
170 |
7 |
|
ТС-624.000-006 |
273 |
100 |
170 |
5 |
|
ТС-624.000-007 |
273 |
150 |
170 |
6 |
|
ТС-624.000-008 |
273 |
200 |
170 |
7 |
|
ТС-624.000-009 |
325 |
100 |
170 |
8 |
|
ТС-624.000-010 |
325 |
150 |
170 |
10 |
|
ТС-624.000-011 |
325 |
200 |
170 |
11 |
|
ТС-624.000-012 |
377 |
100 |
170 |
9 |
|
ТС-624.000-013 |
377 |
150 |
170 |
9 |
|
ТС-624.000-014 |
377 |
200 |
170 |
10 |
|
ТС-624.000-015 |
426 |
100 |
170 |
5 |
|
ТС-624.000-016 |
426 |
150 |
170 |
13 |
|
ТС-624.000-017 |
426 |
200 |
170 |
15 |
|
ТС-624.000-018 |
480 |
100 |
170 |
13 |
|
ТС-624.000-019 |
480 |
150 |
170 |
19 |
|
ТС-624.000-020 |
480 |
200 |
170 |
22 |
|
ТС-624.000-021 |
530 |
100 |
170 |
16 |
|
ТС-624.000-022 |
530 |
150 |
170 |
19 |
|
ТС-624.000-023 |
530 |
200 |
170 |
21 |
|
ТС-624.000-024 |
630 |
100 |
170 |
17 |
|
ТС-624.000-025 |
630 |
150 |
170 |
20 |
|
ТС-624.000-026 |
630 |
200 |
170 |
22 |
|
ТС-624.000-027 |
194 |
100 |
340 |
7 |
|
ТС-624.000-028 |
194 |
150 |
340 |
9 |
|
ТС-624.000-029 |
194 |
200 |
340 |
11 |
|
ТС-624.000-030 |
219 |
100 |
340 |
8 |
|
ТС-624.000-031 |
219 |
150 |
340 |
9 |
|
ТС-624.000-032 |
219 |
200 |
340 |
11 |
|
ТС-624.000-033 |
273 |
100 |
340 |
8 |
|
ТС-624.000-034 |
273 |
150 |
340 |
9 |
|
ТС-624.000-035 |
273 |
200 |
340 |
11 |
|
ТС-624.000-036 |
325 |
100 |
340 |
12 |
|
ТС-624.000-037 |
325 |
150 |
340 |
14 |
|
ТС-624.000-038 |
325 |
200 |
340 |
16 |
|
ТС-624.000-039 |
377 |
100 |
340 |
11 |
|
ТС-624.000-040 |
377 |
150 |
340 |
14 |
|
ТС-624.000-041 |
377 |
200 |
340 |
16 |
|
ТС-624.000-042 |
426 |
100 |
340 |
14 |
|
ТС-624.000-043 |
426 |
150 |
340 |
17 |
|
ТС-624.000-044 |
426 |
200 |
340 |
19 |
|
ТС-624.000-045 |
480 |
100 |
340 |
24 |
|
ТС-624.000-046 |
480 |
150 |
340 |
28 |
|
ТС-624.000-047 |
480 |
200 |
340 |
32 |
|
ТС-624.000-048 |
530 |
100 |
340 |
23 |
|
ТС-624.000-049 |
530 |
150 |
340 |
27 |
|
ТС-624.000-050 |
530 |
200 |
340 |
32 |
|
ТС-624.000-051 |
630 |
100 |
340 |
24 |
|
ТС-624.000-052 |
630 |
150 |
340 |
28 |
|
ТС-624.000-053 |
630 |
200 |
340 |
32 |
|
ТС-624.000-054 |
720 |
100 |
340 |
35 |
|
ТС-624.000-055 |
720 |
150 |
340 |
41 |
|
ТС-624.000-056 |
720 |
200 |
340 |
46 |
|
ТС-624.000-057 |
820 |
100 |
340 |
40 |
|
ТС-624.000-058 |
820 |
150 |
340 |
45 |
|
ТС-624.000-059 |
820 |
200 |
340 |
51 |
|
ТС-624.000-060 |
920 |
100 |
340 |
50 |
|
ТС-624.000-061 |
920 |
150 |
340 |
54 |
|
ТС-624.000-062 |
920 |
200 |
340 |
60 |
|
ТС-624.000-063 |
1020 |
100 |
340 |
59 |
|
ТС-624.000-064 |
1020 |
150 |
340 |
78 |
|
ТС-624.000-065 |
1020 |
200 |
340 |
87 |
|
ТС-624.000-066 |
1220 |
100 |
340 |
77 |
|
ТС-624.000-067 |
1220 |
150 |
340 |
85 |
|
ТС-624.000-068 |
1220 |
200 |
340 |
94 |
|
ТС-624.000-069 |
1420 |
100 |
340 |
74 |
|
ТС-624.000-070 |
1420 |
150 |
340 |
84 |
|
ТС-624.000-071 |
1420 |
200 |
340 |
95 |
|
ТС-624.000-072 |
194 |
100 |
680 |
13 |
|
ТС-624.000-073 |
194 |
150 |
680 |
16 |
|
ТС-624.000-074 |
194 |
200 |
680 |
19 |
|
ТС-624.000-075 |
219 |
100 |
680 |
13 |
|
ТС-624.000-076 |
219 |
150 |
680 |
16 |
|
ТС-624.000-077 |
219 |
200 |
680 |
19 |
|
ТС-624.000-078 |
273 |
100 |
680 |
13 |
|
ТС-624.000-079 |
273 |
150 |
680 |
16 |
|
ТС-624.000-080 |
273 |
200 |
680 |
18 |
|
ТС-624.000-081 |
325 |
100 |
680 |
19 |
|
ТС-624.000-082 |
325 |
150 |
680 |
23 |
|
ТС-624.000-083 |
325 |
200 |
680 |
26 |
|
ТС-624.000-084 |
377 |
100 |
680 |
18 |
|
ТС-624.000-085 |
377 |
150 |
680 |
22 |
|
ТС-624.000-086 |
377 |
