Вид
|
Заглушка |
|
Тип
|
Фланцевая |
|
ГОСТ/ТУ
|
ГОСТ 5525-88 |
|
DN
|
100 |
|
Давление, PN
|
PN10/PN16 |
|
Материал
|
ВЧШГ |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
водоснабжение, водоотведение, отопление, пожаротушение |
|
Среда
|
Горячая и холодная вода |
|
Т рабочей среды, ˚С
|
до 120°С |

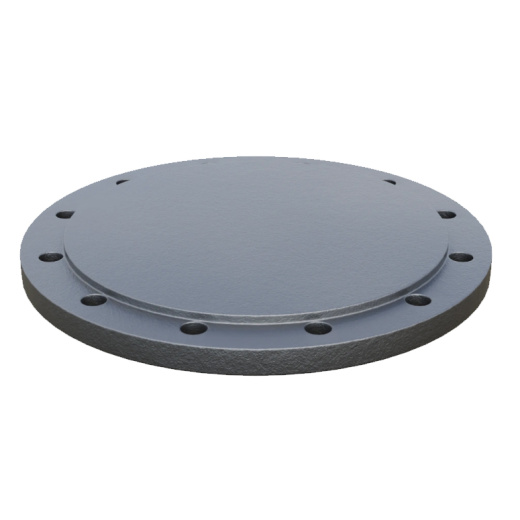

Фланцевая заглушка (ЗФ) – это прочный и долговечный элемент, предназначенный для герметичного закрытия концевых отверстий в трубопроводах в системах водоснабжения, канализации и промышленных магистралях. Заглушка ЗФ фланцевая ВЧШГ представляет собой стальной диск с кольцевой опорной поверхностью и отверстиями для болтов для крепления на фланцах. Изготовленная из высокопрочного чугуна (ВЧШГ), заглушка обеспечивает устойчивость к коррозии, механическим нагрузкам и перепадам давления, что делает ее идеальным выбором для ответственных участков трубопровода.
Характеристики:
- Условный диаметр: 100 мм
- Рабочее давление: 1.0; 1.6 МПа (PN10/PN16)
- Применение: горячее и холодное водоснабжение, канализация, теплоснабжение, наружные тепловые сети с температурой воды до 120°С., системы пожаротушения, нефтегазодобыча.
- Рабочая среда: горячая и холодная вода
Материалы
Чугунная фланцевая заглушка изготавливается из высококачественного чугуна с шаровидным графитом (ВЧШГ). Этот материал отличается повышенной прочностью и способностью выдерживать значительные нагрузки, что делает его идеальным выбором для систем водоснабжения, водоотведения и теплосетей.
На внутреннюю поверхность фасонных частей наносится цементно-песчаное покрытие. Требования к покрытию — согласно ISO 4179.
На наружную поверхность фасонных частей наносится защитное покрытие цинком и битумным лаком.

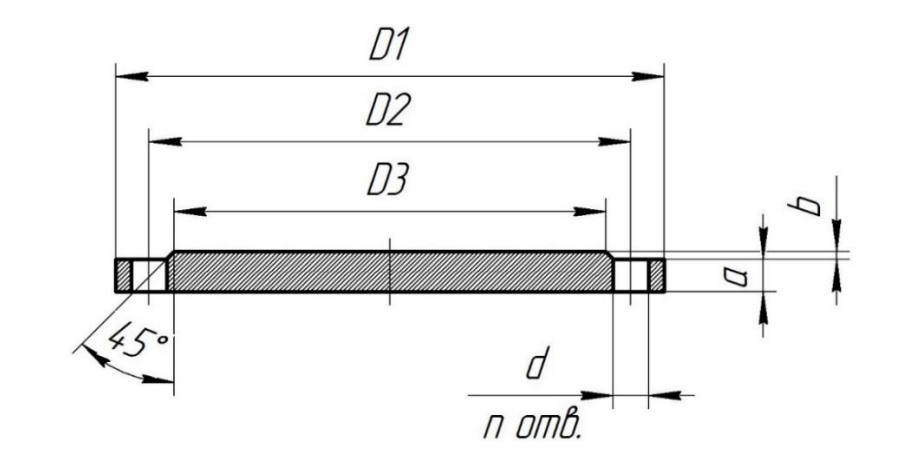

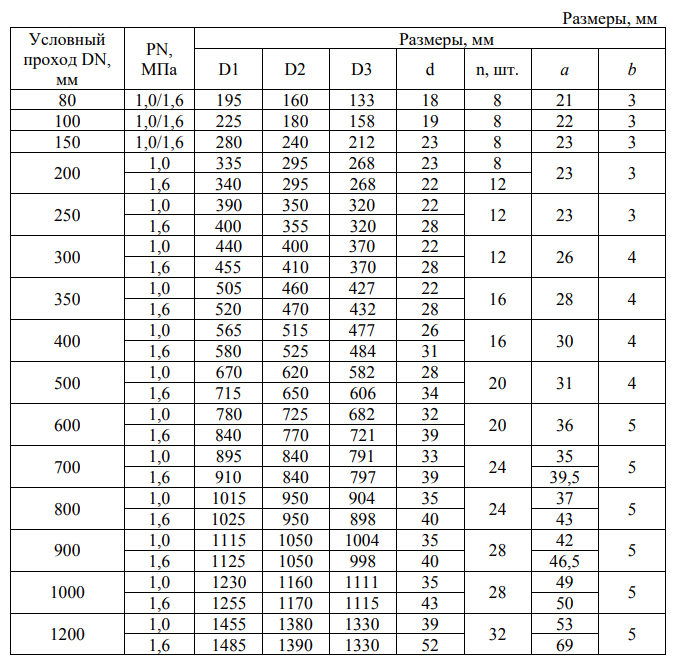

Размеры
*Указанные размеры носят справочный характер и могут незначительно отличаться, не влияя на эксплуатационные характеристики.
Преимущества чугунных фланцевых заглушек
- Высокая прочность – благодаря материалу ВЧШГ изделие выдерживает значительные нагрузки.
- Долговечность – устойчивость к агрессивным средам и коррозии.
- Соответствие ГОСТ – производство ведется в строгом соответствии с действующими стандартами.
- Универсальность – подходит для различных типов трубопроводов (водоснабжение, канализация, промышленные системы).
ГОСТ/ТУ:
Номенклатура и присоединительные размеры соответствуют требованиям ISO 2531, ГОСТ 5525-88.
ЛТК "СВОБОДНЫЙ СОКОЛ" производит фасонные части из ВЧШГ:
- ЛИТЫЕ ТУ 24.51.30-035-90910065-2021 взамен ТУ 1460-035-90910065-2015
- СВАРНЫЕ ТУ 1468-041-90910065-2013 взамен ТУ 1468-041-50254094-2001
Сфера применения фланцевых заглушек
- Коммунальное хозяйство – для временного или постоянного перекрытия труб.
- Промышленность – в нефтегазовой, химической и энергетической отраслях.
- Строительство – при монтаже и ремонте трубопроводных систем.
Маркировка
Соединительные части имеют на наружной поверхности литую или нанесенную краской маркировку, включающую следующие обозначения:
- товарный знак предприятия-изготовителя;
- условный проход;
- год изготовления;
- обозначение, что материалом трубы является чугун с шаровидной формой графита (GGG).
Чтобы купить заглушку фланцевую ЗФ-100 ВЧШГ диаметром 100 мм оставьте заявку на сайте. Менеджер свяжется с Вами для уточнения деталей заказа и рассчитает стоимость доставки.
