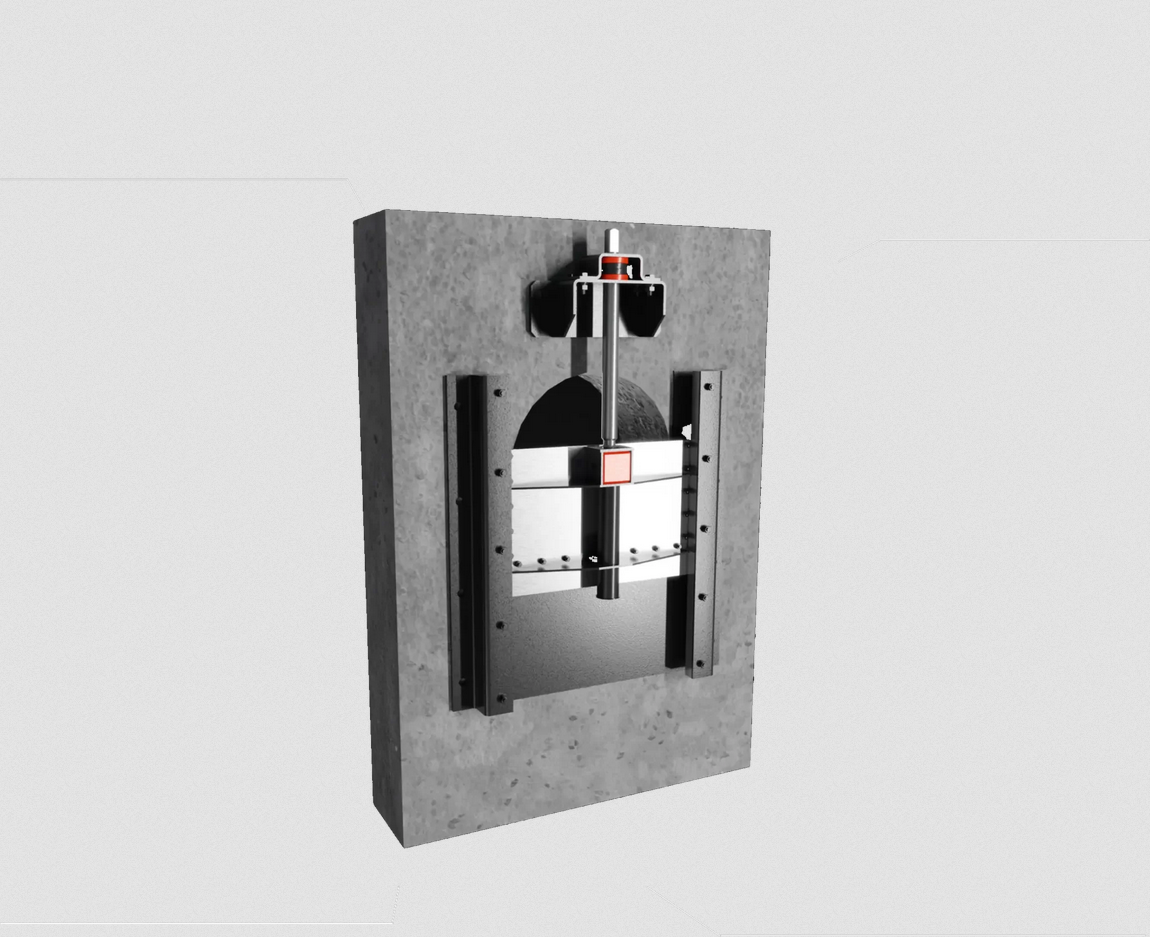

Особенности поверхностных переливных щитовых затворов PMR-PE
Поверхностные щитовые затворы – располагаются на пороге сооружения, верхняя кромка таких затворов находится выше уровня воды.
Основное отличие поверхностного затвора от глубинного это – отсутствие верхнего горизонтального уплотнения, а также отсутствие верхней забральной балки. Уплотнение такого вида затворов обеспечивается по трем сторонам – по порогу и вертикальным направляющим.
Обычным щитовым затвором так-же можно осуществлять регулировку потока за счет изменения уровня открытия щита, но такой способ имеет существенные недостатки.
Во-первых, при открытии затвора в канале с большим столбом воды – есть вероятность появления гидроудара, который может повредить оборудование или повредить сам канал. Поэтому частое открытие и закрытие обычного щитового затвора – не желательно. Во-вторых, при частичном поднятии щита затвора, проходящий под ним поток будет оказывать длительное однонаправленное давление на нижнюю часть щита, зафиксированного в данном случае только в двух точках (боковые направляющие рамы), что может привести к его повреждению.
Изготовление осуществляется на сертифицированном производстве, согласно ТУ 28.99.39.190-001-34305550-2018.
возможно изготовление в двух модификациях:
плоские колесные, с переливным устройством
плоские скользящие
Поэтому, для плавной гегулировки расхода потока воды, в каналах, используются переливные затворы. Регулировка в них осуществляется за счет наличия в затворе регулируемого окна в его верхней части, открывая и закрывая которое можно установить необходимый расход.
Таким образом, в переливном затворе, в частично открытом положении (при открытом переливном окне), давление воды всегда действует на щит, фиксированный в трех точках (нижняя и боковые направляющие рамы затвора). А давление в верхней части затвора, в районе переливного окна – минимальное.
Способы монтажа
- Обетонирование в пазах:
штрабный и безштрабный способ; - Крепление анкерами к стене;
- Фланцевое;
- Любое другое (по согласованию с Заказчиком).
Технические характеристики
|
Ширина |
150-4000 мм |
|
Высота |
150…8000 мм |
|
Напор |
2,0 – 2,8 м |
Отрасли применения
Опираясь на 10 летний опыт работы в сфере производства промышленного оборудования, мы знаем об особенностях работы с предприятиями из различных отраслей:
системы водоснабжения и водоподготовки
Химическая промышленность
Промышленное и гражданское строительство
Пищевая промышленность
пневмотранспорт
Кораблестроение
Добыча нефти и газа
Энергетика
Добыча полезных ископаемых
Металлургия
Производство бумаги
