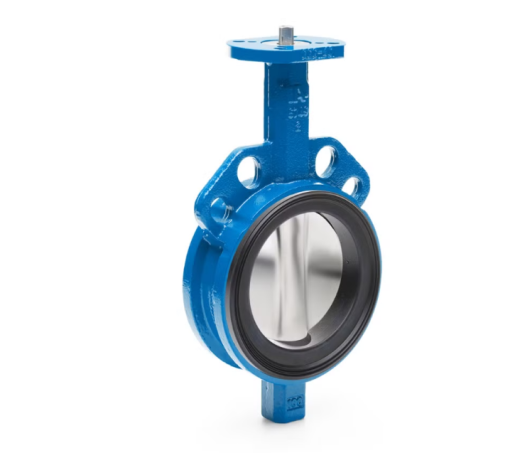

Затвор дисковый поворотный концентрический AVK серия 820/00-025 PN16 DN300 межфланцевый с голым валом

Характеристики

Серия

—

Серия 820/00-025

Вид

—

Затвор дисковый

Тип

—

Концентрический

—

300

Давление, PN

—

Материал

—

Высокопрочный чугун

Все характеристики

Все товары бренда AVK International A/S

Цена действительна только для сайта и может отличаться от указанной в прайс-листе

Характеристики

Серия	Серия 820/00-025
Вид	Затвор дисковый
Тип	Концентрический
DN	300
Давление, PN	16
Материал	Высокопрочный чугун
Присоединение	Фланцевое
Инженерная система	Водоснабжение
Среда	Вода, нейтральные жидкости
Т рабочей среды, ˚С	до макс. 95°C.
Управление	с голым валом
Уплотнение	EPDM
Направление	Двустороннее

Дисковый поворотный затвор со сменным седловым уплотнением и голым штоком, тип "Wafer". Для воды и нейтральных жидкостей до макс. +95°C.

Концентрические поворотные затворы со сменным седловым уплотнением представлены тремя разновидностями: типа Wafer (межфланцевый с центровочными приливами), типа Lug (межфланцевый с резьбовыми проушинами) и U-образного профиля (с двумя фланцами) со стандартным ассортиментом приводов. В данных затворах применяется вал противовыбросовой конструкции, а диск сделан из кислотоустойчивой нержавеющей стали с обработанными и полированными краями, что обеспечивает низкие рабочие моменты.

Вариант 820/00-025
Материал	Высокопрочный чугун / диск из стали 1.4408
Диапазон диаметров	DN25 - DN1000
Классификация давления	PN 10/16
Направление закрытия	Закрытие по часовой стрелке

Преимущества

Корпус из высокопрочного чугуна с длинной горловиной;
Сменное уплотнение из резины EPDM разрешенной к применению в питьевом водоснабжении, со специальной формой профиля для максимально плотного прилегания к корпусу;
Специальная противовыбросовая конструкция вала с квадратным хвостовиком до DN400 включительно, начиная с DN450 вал со шпонкой и 2-мя самозмазывающимися подшипниками ;
Диск из кислотоустойчивой нержавеющей стали с обработанными и полированными краями, что обеспечивает низкие рабочие моменты;
Низкие рабочие моменты предполагают использование менее мощных, а значит более бюджетных приводов;
Толщина эпоксидного порошкового покрытия корпуса 200мкм до DN400 включительно, начиная с DN450 покрытие полиуретановое толщиной 250мкм, под заказ возможны другие типы покрытий;
Соответствует требованиям директивы EC номер PED 2014/68/EC приложение 1;
Под заказ возможно изготовление затвора с рассверловкой под другие стандарты.

Артикулы и размеры

Промотайте вниз для получения более подробной информации

Артикул	DN мм	PN	Несбалансированное давление бар	ISO фланец	L мм	L2 мм	H2 мм	W2 мм	F мм	F2 мм	Расчетная масса кг
820-0025-00-541L0160002	25	PN10/16	16	F05	30	101	51	110	#8	12	1,0
820-0032-00-541L0160002	32	PN10/16	16	F05	30	101	51	110	#8	12	1,0
820-0040-00-541L0160002	40	PN10/16	16	F05	33	108	55	130	#8	12	1,3
820-0050-00-541L0160002	50	PN10/16	16	F05	43	120	72	135	#11	12	1,8
820-0065-00-541L0160002	65	PN10/16	16	F05	46	138	82	150	#11	12	2,3
820-0080-00-541L0160002	80	PN10/16	16	F05	46	142	92	160	#11	12	2,3
820-0100-00-541L0160002	100	PN10/16	16	F05/F07	52	162	110	180	#11	12	3,9
820-0125-00-541L0160002	125	PN10/16	16	F05/F07	56	181	128	195	#14	16	5,0
820-0150-00-541L0160002	150	PN10/16	16	F07	56	205	141	210	#14	16	5,9
820-0200-00-541L0130002	200	PN10	10	F07	60	260	174	240	#17	19	9,3
820-0200-00-541L0160002	200	PN16	16	F07	60	260	174	240	#17	19	9,3
820-0250-00-541L0130002	250	PN10	10	F10/F12	68	310	201	279	#22	24	17
820-0250-00-541L0160002	250	PN16	16	F10/F12	68	310	201	279	#22	24	17
820-0300-00-541L0130002	300	PN10	10	F10/F12	78	362	234	315	#22	24	24
820-0300-00-541L0160002	300	PN16	16	F10/F12	78	362	234	315	#22	24	24
820-0350-00-04020130002	350	PN10	10	F12	80	425	268	330	#22	40	42
820-0350-00-04020160002	350	PN16	16	F12	80	425	268	330	#22	40	42
820-0400-00-04020130002	400	PN10	10	F12	102	475	299	365	#27	40	57
820-0400-00-04020160002	400	PN16	16	F12	102	475	299	365	#27	40	57
820-0450-00-04060031002	450	PN10	10	F14	113	538	355	397	Ø45	65	95
820-0450-00-04060161002	450	PN16	16	F14	113	538	355	397	Ø45	65	95
820-0500-00-04060031002	500	PN10	10	F14	126	595	393	437	Ø45	65	125
820-0500-00-04060161002	500	PN16	16	F14	126	595	393	437	Ø45	65	125
820-0600-00-04060031002	600	PN10	10	F16	153	695	464	522	Ø70	80	180
820-0600-00-04060161002	600	PN16	16	F16	153	695	464	522	Ø70	80	180
820-0700-00-04060031002	700	PN10	10	F25	168	800	503	565	Ø70	80	280
820-0700-00-04060161002	700	PN16	16	F25	168	800	503	565	Ø70	80	280
820-0800-00-04060031002	800	PN10	10	F25	190	908	577	627	ø70	80	387
820-0800-00-04060161002	800	PN16	16	F25	190	908	577	627	Ø70	80	387
820-0900-00-04060031002	900	PN10	10	F30	204	1015	643	696	Ø80	100	502
820-0900-00-04060161002	900	PN16	16	F30	204	1015	643	696	Ø80	100	502
820-1000-00-04060031002	1000	PN10	10	F30	218	1133	693	745	Ø80	100	710
820-1000-00-04060161002	1000	PN16	16	F30	218	1133	693	745	Ø80	100	710

Комплектующие

1.	Болт	нержавеющая сталь А2
2.	Шайба	нержавеющая сталь А2
3.	Кольцо О-сечения	резина NBR
4.	Вал	нержавеющая сталь AISI 420
5.	Корпус	высокопрочный чугун GJS-400-15 (GGG-40)
6.	Вкладыш	резина EPDM
7.	Диск	нержавеющая сталь AISI 316

Разрешения

Гидравлические испытание согласно EN 12266-1, Гидравлические испытание согласно EN 12266-1
Соответствует требованиям SVGW, сертификат No. 9901-4048
Одобрен для сточных вод / испытание давлением по EN 12266-1

Стандарты

Конструкция в соответствии с EN 593
Рассверловка по EN1092, PN6/10/16, AS2129 TabD/E, ASME B16.5/B16.47 CL 150
