Серия
|
Серия 18/01 |
|
Вид
|
Крестовина |
|
Тип
|
С ПЭ патрубками |
|
DN
|
100 |
|
Давление, PN
|
16 |
|
Материал
|
Высокопрочный чугун |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
Водоотведение |
|
Среда
|
Вода,нейтральные среды |
|
Материал запирающего элемента
|
Чугун |
|
Уплотнение
|
EPDM |

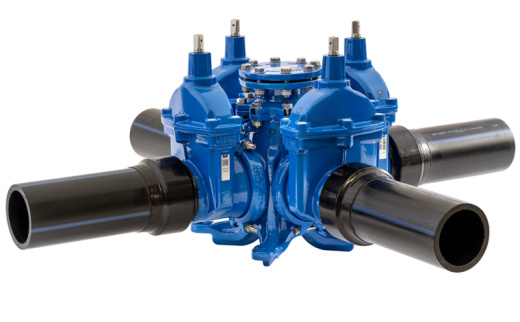

Крестовина AVK с ПЭ патрубками и центральным фланцем с заглушкой
Для воды и нейтральных жидкостей до макс. 20°C. Указанная максимальная рабочая температура соответствует стандарту ISO9080 по требованиям к продолжительности службы труб из ПЭ, данная температура не является максимальной для самого клапана.
Крестовина с ПЭ патрубками отлично подходит для подземной установки, объединяя преимущества компактной конструкции с возможностью прямого присоединения к существующим полиэтиленовым трубам. Центральный фланец может быть использован для присоединения пожарного гидранта, или для проведения инспекции крестовины. Продуманная до мельчайших подробностей конструкция задвижек AVK гарантирует длительный срок службы крестовины.
| Вариант 18/01-010 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN100 - DN200 |
| Классификация давления | PN 16 |
| Направление закрытия | Закрытие по часовой стрелке |
Преимущества
- Центральный фланец DN100 может быть использован для присоединения пожарного гидранта, или для проведения инспекции крестовины. Специальная конструкция обеспечивает простоту монтажа в камерах.
- Патрубки представляют собой стандартные ПЭ трубы, напрессованные на рифленые концы задвижки, закрепленные стальным кольцом и герметизированные термоусадочным рукавом, в результате чего это безболтовое полнопроходное упругое ПЭ соединение не уступает прочности самих ПЭ труб, конструкция соединения соответствует требованиям DVGW G5600-1. Патрубки присоединяются к ПЭ водопроводам сваркой
плавлением, что обеспечивает быстрое и надежное соединение. - Зафиксированная клиновая гайка из латуни CW626N предотвращает вибрации и обеспечивает долговечность.
- Клин полностью вулканизирован резиной EPDM с направляющими пазами и опорными колодками по обеим сторонам.
- Направляющие клина и копуса обеспечивают стабильную работу.
- Штоки из дуплексной нержавеющей стали с накатанной резьбой обеспечивают высокую прочность.
- Упорное кольцо по всей окружности штока обеспечивает надежное крепление и низкие моменты свободного вращения.
- Тройная система уплотнения штока (грязесъемное кольцо из резины NBR, 4 кольца О-сечения в полиамидном подшипнике, уплотнительная манжета из резины EPDM.
- Резиновое уплотнение крышки из резины EPDM зафиксировано в пазу.
- Пломбированные потайные болты крышки изготовлены из нержавеющей стали.
- Полный проход и низкие рабочие крутящие моменты.
- Эпоксидное покрытие по DIN 3476-1 и EN 14901, сертификат GSK.

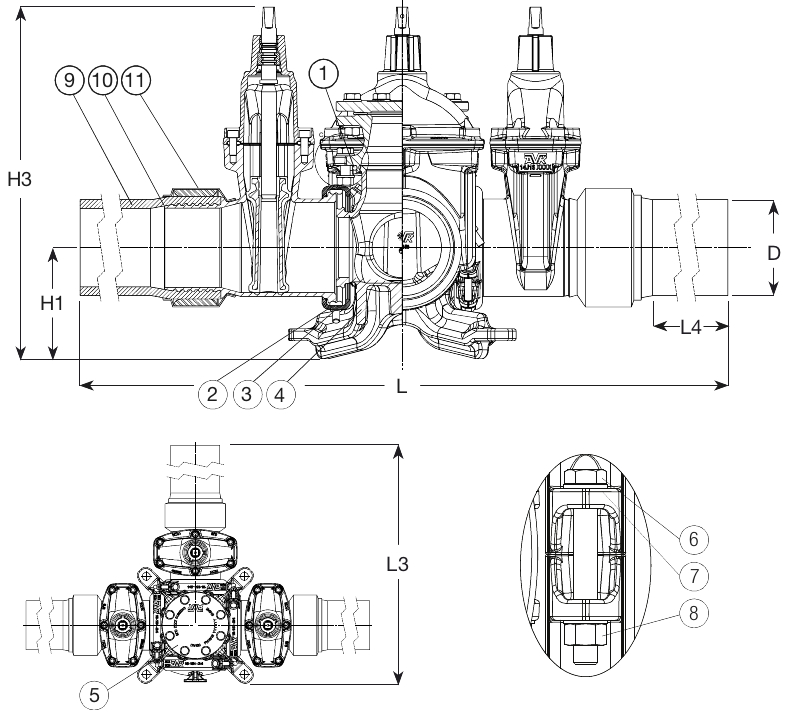

Артикулы и размеры
| 1. | Кольцо О-сечения | резина EPDM |
| 2. | Прокладка | резина EPDM |
| 3. | Зажимное кольцо | высокопрочный чугун GJS-500-7 |
| 4. | Крестовина | высокопрочный чугун GJS-500-7 |
| 5. | Центральный фланец | высокопрочный чугун GJS-500-7 |
| 6. | Болт | нержавеющая сталь А2 |
| 7. | Шайба | нержавеющая сталь А4 |
| 8. | Шестигранная гайка | нержавеющая сталь А4 |
| 9. | Труба | полиэтилен |
| 10. | Термоусадочный рукав | пластик |
| 11. | Втулка | углеродистая сталь |
| Артикул |
DN мм |
Conn.1 мм |
Conn.2 мм |
Conn.3 мм |
Conn.4 мм |
H3 мм |
H1 мм |
L (±допуск) mm |
L3 мм |
L4 мм |
Расчетная масса кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 18-100-01-BBB894764 | 100 | 110 | 110 | 110 | BL. CAP | 491 | 185 | 1305 (20) | 825 | 250 | 91 |
| 18-100-01-BBBB94764 | 100 | 110 | 110 | 110 | 110 | 491 | 185 | 1305 (20) | - | 250 | 103 |
| 18-150-01-CCC894764 | 150 | 160 | 160 | 160 | BL. CAP | 591 | 190 | 1534 (20) | 952 | 325 | 144 |
| 18-150-01-CCCC94764 | 150 | 160 | 160 | 160 | 160 | 591 | 190 | 1534 (30) | - | 325 | 164 |
| 18-150-01-DDD894764 | 150 | 180 | 180 | 180 | BL. CAP | 591 | 190 | 1541 (30) | 956 | 265 | 146 |
| 18-150-01-DDDD94764 | 150 | 180 | 180 | 180 | 180 | 591 | 190 | 1541 (30) | - | 265 | 171 |
| 18-200-01-FFF894764 | 200 | 225 | 225 | 225 | BL. CAP | 685 | 195 | 1669 (30) | 1055 | 265 | 239 |
| 18-200-01-FFFF94764 | 200 | 225 | 225 | 225 | 225 | 685 | 195 | 1669 (30) | - | 265 | 287 |
Разрешения
- Седло: 1,1 x PN (бар), корпус: 1,5 x PN (бар). Проверка рабочего крутящего момента.
Стандарты
- Конструкция по EN 1074-1 и 2, EN 1171
- Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
