Вид
|

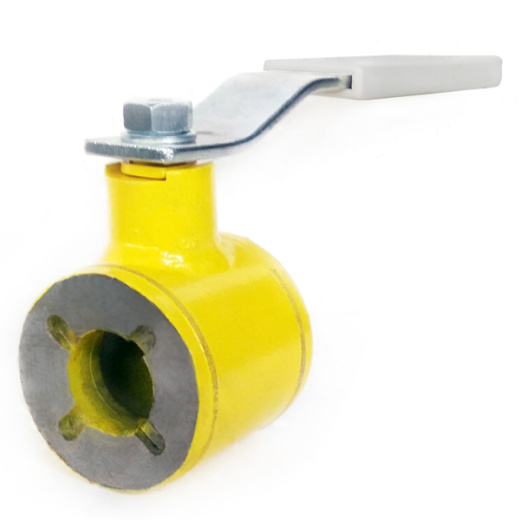

Кран шаровой |
|
DN
|
25 - 80 мм. |
|
Давление, PN
|
6; 16; 25 |
|
Материал
|
Сталь |
|
Присоединение
|
Межфланцевое |
|
Среда
|
Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь |
|
Т рабочей среды, ˚С
|
-40 ... +200 |
|
Температура окружающей среды, ˚С
|
-60 ... +80 |
|
Марка стали
|
ст.09Г2С, ст.12Х18Н10Т, ст.20 |
Корпус: разборный
Соединение: межфланцевое
Рабочая среда: Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь
Проход: полный
Давление: Ру 0,6 - 2,5
Климатическое исполнение: У1, ХЛ1
Класс герметичности: А (ГОСТ 54808-2011)
Обозначение:
11с55п - кран шаровой стальной
11лс55п - кран шаровой из легированной стали (09Г2С)
11нж55п - кран шаровой из коррозионностойкой стали (12Х18Н10Т)
11с355п / 11лс355п / 11нж355п - поставляются в комплекте с редуктором
Основные параметры
| DN, мм |
PN, Мпа (кгс/см2) |
d, мм | D, мм | L, мм | l, мм | H, мм |
Масса, кг |
| 25 |
0,6 - 2,5 (6 - 25) |
24 | 57 | 52 | 169 | 67,5 | 0,9 |
| 32 | 28 | 60 | 56 | 169 | 70 | 1,0 | |
| 40 | 37 | 76 | 68 | 232 | 90 | 1,9 | |
| 50 | 48 | 90 | 80 | 232 | 97 | 2,4 | |
|
65 |
65 |
114 |
116 |
314 |
132 |
4,5 |
|
|
80 |
75 |
133 |
135 |
314 |
140 |
6,0 |
Материал основных деталей
| № | Наименование | У1 по ГОСТ 15150-69 | ХЛ1 по ГОСТ 15150-69 | |
| Углеродистая | Легированная | Коррозионностойкая | ||
| 1, 3, 6 |
Фланец, корпус, сальниковый узел |
Сталь 20 | 09Г2С | 12Х18Н10Т |
| 7 | Шток | 40Х13 | 40Х13 | 12Х18Н10Т |
| 8 | Шар-пробка | AISI 304, AISI201 | AISI 304, AISI201 | 12Х18Н10Т |
| 2 | Седло | Ф4 | ||
| 4, 5 | Уплотнительное кольцо | Фторсилоксан | ||
| 9 | Ручка | Сталь 20 | ||
Основные технические характеристики
| Сталь 20 | 09Г2С | 12Х18Н10Т | |
|
Класс герметичности затвора по ГОСТ 54808-2011 |
А | ||
| Давление условное, МПа | 0,6 / 1,6 / 2,5 | ||
| Температура окружающей среды, оС | -40 ... +80 | -60 ... +80 | |
| Температура среды, оС | -40 ... +180 | -60 ... +180 | |
