Вид
|

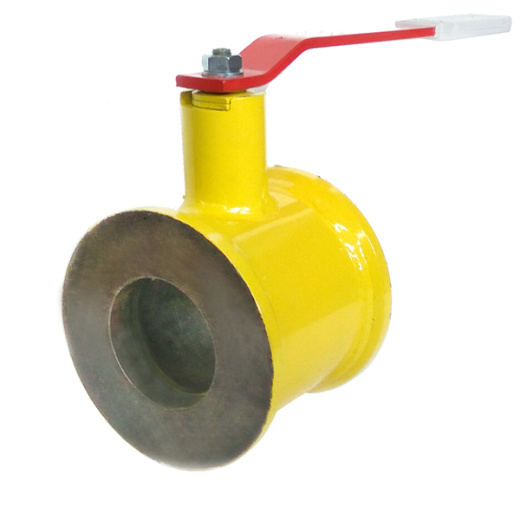

Кран шаровой |
|
DN
|
25 - 100 мм. |
|
Давление, PN
|
6; 16; 25 |
|
Материал
|
Сталь |
|
Присоединение
|
Межфланцевое |
|
Среда
|
Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь |
|
Т рабочей среды, ˚С
|
-40 ... +200 |
|
Температура окружающей среды, ˚С
|
-60 ... +80 |
|
Марка стали
|
ст.09Г2С, ст.12Х18Н10Т, ст.20 |
Корпус: цельносварной
Соединение: межфланцевое
Рабочая среда: Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь
Проход: стандартный
Давление: Ру 0,6 -2,5
Климатическое исполнение: У1, ХЛ1
Класс герметичности: А (ГОСТ 54808-2011)
Обозначение:
11с53п - кран шаровой стальной
11лс53п - кран шаровой из легированной стали (09Г2С)
11нж53п - кран шаровой из коррозионностойкой стали (12Х18Н10Т)
11с353п / 11лс353п / 11нж353п - поставляются в комплекте с редуктором
Основные параметры
| DN, мм |
PN, Мпа (кгс/см2) |
d, мм | D, мм | L, мм | l, мм | H, мм |
Масса, кг |
| 25 |
0,6 - 2,5 (6 - 25) |
20 | 68 | 58 | 179 | 67,5 | 1,2 |
| 32 | 24 | 78 | 60 | 179 | 67,5 | 1,6 | |
| 40 | 30 | 88 | 68 | 232 | 83 | 2,0 | |
| 50 | 37 | 90 | 80 | 232 | 121 | 2,1 | |
| 65 | 48 | 110 | 92 | 232 | 129 | 2,8 | |
| 80 | 65 | 128 | 114 | 314 | 137 | 4,7 | |
| 100 | 75 | 150 | 131 | 314 | 145 | 6,3 |
Материал основных деталей
| № | Наименование | У1 по ГОСТ 15150-69 | ХЛ1 по ГОСТ 15150-69 | |
| Углеродистая | Легированная | Коррозионностойкая | ||
| 1, 3, 6 |
Фланец, корпус, сальниковый узел |
Сталь 20 | 09Г2С | 12Х18Н10Т |
| 7 | Шток | 40Х13 | 40Х13 | 12Х18Н10Т |
| 8 | Шар-пробка | AISI 304, AISI201 | AISI 304, AISI201 | 12Х18Н10Т |
| 2 | Седло | Ф4 | ||
| 4, 5 | Уплотнительное кольцо | Фторсилоксан | ||
| 9 | Ручка | Сталь 20 | ||
Основные технические характеристики
| Сталь 20 | 09Г2С | 12Х18Н10Т | |
|
Класс герметичности затвора по ГОСТ 54808-2011 |
А | ||
| Давление условное, МПа | 0,6 - 2,5 | ||
| Температура окружающей среды, оС | -40 ... +80 | -60 ... +80 | |
| Температура среды, оС | -40 ... +180 | -60 ... +180 | |
