Вид
|

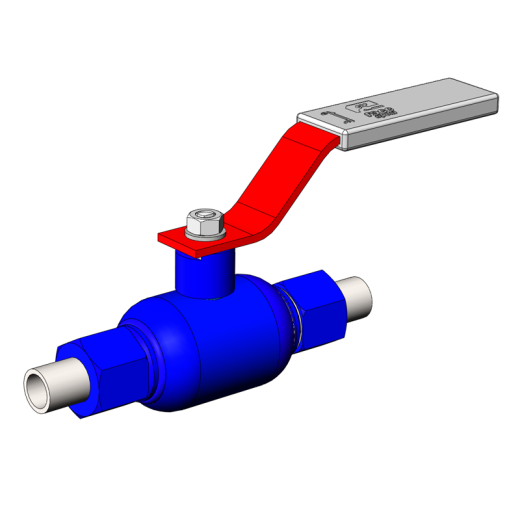

Кран шаровой |
|
DN
|
10 - 40 мм. |
|
Давление, PN
|
16; 25; 40; 63 |
|
Материал
|
Сталь |
|
Присоединение
|
Штуцер /штуцер |
|
Среда
|
Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь |
|
Т рабочей среды, ˚С
|
-40 ... +200 |
|
Температура окружающей среды, ˚С
|
-60 ... +80 |
|
Марка стали
|
ст.09Г2С, ст.12Х18Н10Т, ст.20 |
Корпус: разборный
Соединение: штуцер / штуцер
Рабочая среда: Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь
Проход: полный
Давление: Ру 1,6 / 2,5 / 4,0 / 6,3
Климатическое исполнение: У1, ХЛ1
Класс герметичности: А (ГОСТ 54808-2011)
Обозначение:
11с80п - кран шаровой стальной
11лс80п - кран шаровой из легированной стали (09Г2С)
11нж80п - кран шаровой из коррозионностойкой стали (12Х18Н10Т)
11с380п / 11лс380п / 11нж380п - поставляются в комплекте с редуктором
Основные параметры
| DN, мм |
PN, Мпа |
d, мм | L, мм | l, мм |
H, мм не более |
Масса, кг |
| 10 |
1,6 (16) 2,5 (25) 4,0 (40) 6,3 (63) |
10 | 180 | 170 | 70 | 0,7 |
| 15 | 15 | 200 | 170 | 70 | 0,7 | |
| 20 |
20 |
200 | 170 | 70 | 0,9 | |
|
25 |
24 |
216 |
170 |
80 |
1,1 |
|
|
32 |
30 |
225 |
235 |
85 |
1,5 |
|
|
40 |
37 |
241 |
235 |
90 |
2,0 |
Материал основных деталей
| № | Наименование | У1 по ГОСТ 15150-69 | ХЛ1 по ГОСТ 15150-69 | |
| Углеродистая | Легированная | Коррозионностойкая | ||
| 1 |
Патрубок, корпус, горловина |
Сталь 20 | 09Г2С | 12Х18Н10Т |
| 2 | Шток | 40Х13 | 40Х13 | 12Х18Н10Т |
| 3 | Шар-пробка | AISI 304, AISI316, 40Х13 | AISI 304, AISI316, 40Х13 | 12Х18Н10Т |
| 4 | Пружина тарельчатая | 65 Г | 12Х18Н10Т | |
| 5 | Седло | Ф4К20 | Ф4 | |
| 6 | Уплотнительное кольцо | Фторсиликон | ||
| 7 | Ручка | Сталь 3 | Сталь 3 (оцинк.) | |
Основные технические характеристики
| Сталь 20 | 09Г2С | 12Х18Н10Т | |
|
Класс герметичности затвора по ГОСТ 54808-2011 |
А | ||
| Давление условное, МПа | 1,6 / 2,5 / 4,0 | ||
| Температура окружающей среды, оС | -40 ... +80 | -60 ... +80 | -60 ... +80 |
| Температура среды, оС | -40 ... +200 | -60 ... +200 | -40 ... +180 |
Как купить кран шаровой стальной в Екатеринбурге:
Заказать шаровый кран в компании УРФО-Инжиниринг можно несколькими способами:- Оставьте заявку через форму заказа на сайте.
- Отправьте письмо с заявкой нам на почту: info@gkurfo.ru
- Свяжитесь с менеджером по телефону: +7 (343) 382-05-58
