Вид
|

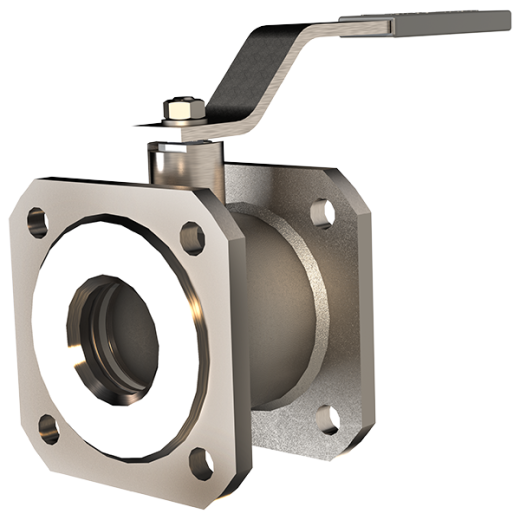

Кран шаровой |
|
DN
|
32 - 100 мм. |
|
Давление, PN
|
6 |
|
Материал
|
Сталь |
|
Присоединение
|
Фланец/фланец |
|
Среда
|
Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь |
|
Т рабочей среды, ˚С
|
-60 ... +180 |
|
Температура окружающей среды, ˚С
|
-60 ... +80 |
|
Марка стали
|
ст.09Г2С, ст.12Х18Н10Т, ст.20 |
Корпус: цельносварной
Соединение: фланец / фланец
Рабочая среда: Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь
Проход: стандартный
Давление: Ру 0,6
Климатическое исполнение: У1, ХЛ1
Класс герметичности: А (ГОСТ 54808-2011)
Обозначение:
11с54п - кран шаровой стальной
11лс54п - кран шаровой из легированной стали (09Г2С)
11нж54п - кран шаровой из коррозионностойкой стали (12Х18Н10Т)
11с354п / 11лс354п / 11нж354п - поставляются в комплекте с редуктором
Основные параметры
| DN, мм |
PN, Мпа |
d, мм | А, мм | L, мм | l, мм |
H, мм не более |
Масса, кг |
|
32 |
0,6 (6) | 24 | 90 | 78 | 175 | 67 | 1,9 |
|
40 |
28 | 100 | 78 | 232 | 83 | 2,7 | |
|
50 |
37 | 110 | 78 | 232 | 121 | 3,2 | |
|
65 |
48 | 130 | 97 | 232 | 129 | 4,2 | |
|
80 |
65 | 150 | 118 | 314 | 137 | 6,2 | |
|
100 |
76 | 170 | 137 |
314 |
145 | 8,5 |
Материал основных деталей
| № | Наименование | У1 по ГОСТ 15150-69 | ХЛ1 по ГОСТ 15150-69 | |
| Углеродистая | Легированная | Коррозионностойкая | ||
| 1,3,6 |
Фланец, корпус, сальниковый узел |
Сталь 20 | 09Г2С | 12Х18Н10Т |
| 7 | Шток | 40Х13 | 40Х13 | 12Х18Н10Т |
| 8 | Шар-пробка | AISI 304, AISI 201 | AISI 304, AISI 201 | 12Х18Н10Т |
| 2 | Седло | Ф4 | ||
| 4,5 | Уплотнительное кольцо |
Фторсилоксан |
||
| 9 | Ручка | Сталь 20 | ||
Основные технические характеристики
| Сталь 20 | 09Г2С | 12Х18Н10Т | |
|
Класс герметичности затвора по ГОСТ 54808-2011 |
А | ||
| Давление условное, МПа | 0,6 | ||
| Температура окружающей среды, оС | -40 ... +80 | -60 ... +80 | |
| Температура среды, оС | -40 ... +180 | -60 ... +180 | |
