Вид
|

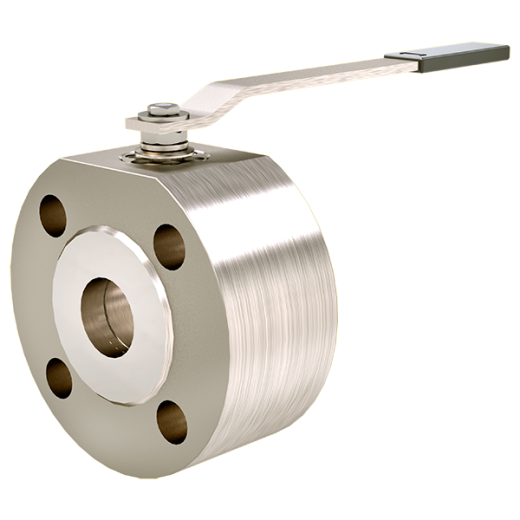

Кран шаровой |
|
DN
|
25 - 50 мм. |
|
Давление, PN
|
16; 25; 40 |
|
Материал
|
Сталь |
|
Присоединение
|
Фланец/фланец |
|
Среда
|
Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь |
|
Т рабочей среды, ˚С
|
-40 ... +200 |
|
Температура окружающей среды, ˚С
|
-60 ... +80 |
|
Управление
|
ручное, ISO-фланец, редуктор, электропривод |
|
Марка стали
|
ст.09Г2С, ст.12Х18Н10Т, ст.20 |
Корпус: разборный
Соединение: фланец / фланец
Рабочая среда: Холодная и горячая вода, нефть, нефтепродукты, масла, природный газ, пар, воздух, нейтральные газы, нейтральные жидкости, водно-гликолевая смесь
Проход: полный
Давление: Ру 1,6 / 2,5 / 4,0
Тип управления: DN 25-50 - ручное, ISO-фланец, редуктор, электропривод
Климатическое исполнение: У1, ХЛ1
Класс герметичности: А (ГОСТ 54808-2011)
Обозначение:
11с52п - кран шаровой стальной
11лс52п - кран шаровой из легированной стали (09Г2С)
11нж52п - кран шаровой из коррозионностойкой стали (12Х18Н10Т)
11с352п / 11лс352п / 11нж352п - поставляются в комплекте с редуктором
Основные параметры
| DN, мм |
PN, Мпа (кгс/см2) |
L, мм | G, мм | H, мм | f, мм | D, мм | k, мм | F | n |
M |
Масса, кг |
| 25 |
1,6 (16) 2,5 (25) 4,0 (40) |
45 |
180 | 90 |
2 |
107 | 85 | 68 | 4 | M12 | 2,7 |
|
32 |
58 | 230 | 114 | 2 | 135 | 100 | 78 | 4 | M12 | 5,2 | |
|
40 |
64 | 275 | 115 | 3 | 145 | 110 | 88 | 8 | M16 | 6,8 | |
|
50 |
82 | 275 | 120 | 3 | 165 | 125 | 105 | 8 | M16 | 11,1 |
Материал основных деталей
| № | Наименование | У1 по ГОСТ 15150-69 | ХЛ1 по ГОСТ 15150-69 | |
| Углеродистая | Легированная | Коррозионностойкая | ||
| 1 |
Фланец, патрубок, корпус, горловина, грандбукса |
Сталь 20 | 09Г2С | 12Х18Н10Т |
| 2 | Шток | 40Х13 | 40Х13 | 12Х18Н10Т |
| 3 | Шар-пробка | AISI 304, AISI316, 40Х13 | AISI 304, AISI316, 40Х13 | 12Х18Н10Т |
| 4 | Пружина тарельчатая | 65 Г | 12Х18Н10Т | |
| 5 | Седло | PTFE | ||
| 6 | Уплотнительная пластина | Бронза | ||
| 7 | Уплотнение | PTFE | ||
| 8 | Уплотнительное кольцо |
Фторсиликон |
||
| 9 | Ручка | Сталь 3 |
Сталь 3 (оцинк.) |
|
Основные технические характеристики
| Сталь 20 | 09Г2С | 12Х18Н10Т | |
|
Класс герметичности затвора по ГОСТ 54808-2011 |
А | ||
| Давление условное, МПа | 1,6 / 2,5 / 4,0 | ||
| Температура окружающей среды, оС | -40 ... +80 | -60 ... +80 | -60 ... +80 |
| Температура среды, оС | -40 ... +250 | -40 ... +180 | |
