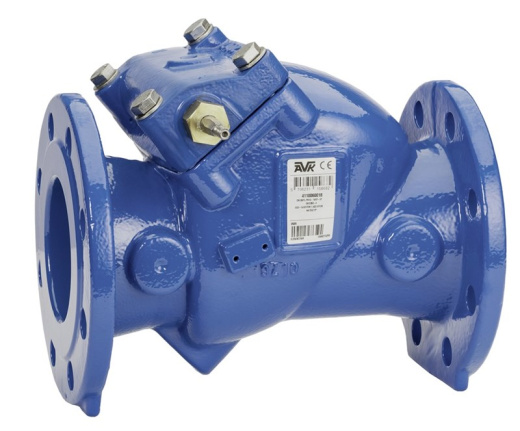

Клапан обратный AVK серия 41/60 DN125 PN16
Цена по запросу
Арт. 41-125-60-018
Характеристики
Серия
—
Серия 41/60
Вид
—
Клапан обратный
Тип
—
Поворотный
DN
—
125
Давление, PN
—
16
Материал
—
Высокопрочный чугун
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Клапан обратный AVK серия 41/60 DN125 PN16
Цена по запросу
Арт. 41-125-60-018
Характеристики
|
Серия
|
Серия 41/60 |
|
Вид
|
Клапан обратный |
|
Тип
|
Поворотный |
|
DN
|
125 |
|
Давление, PN
|
16 |
|
Материал
|
Высокопрочный чугун |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
Водоснабжение, противопожарная защита, сточные воды, орошение |
|
Среда
|
Вода, нейтральные жидкости |
|
Т рабочей среды, ˚С
|
до макс. 70°C. |
|
Управление
|
Ручное |
|
Уплотнение
|
EPDM |
|
Направление
|
Двустороннее |
Клапан обратный с эластичным уплотнением и хвостовиком. Для воды и нейтральных жидкостей до макс. 70°C
Обратные поворотные клапана AVK серии 41 выпускаются как с эластичным, так и с металлическим уплотнением. Будучи установленными совместно с насосами препятствуют обратному потоку жидкости, подходят для питьевой и сточной воды. Все внутренние части сделаны из нержавеющей стали, либо покрыты специальным эпоксидным покрытием. Клапана 41 серии доступны в следующих исполнениях: без хвостовика, c хвостовиком для установки рычага с противовесом, или пружины.
Обратные поворотные клапана AVK серии 41 выпускаются как с эластичным, так и с металлическим уплотнением. Будучи установленными совместно с насосами препятствуют обратному потоку жидкости, подходят для питьевой и сточной воды. Все внутренние части сделаны из нержавеющей стали, либо покрыты специальным эпоксидным покрытием. Клапана 41 серии доступны в следующих исполнениях: без хвостовика, c хвостовиком для установки рычага с противовесом, или пружины.
| Вариант 41/60-003 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN50 - DN300 |
| Классификация давления | PN 16 |
Преимущества
- Полный проход клапана способствует минимальным потерям напора и не мешает прочистке трубопровода;
- Эластичное уплотнение обеспечивает плотное закрытие клапана, а небольшой вес диска обеспечивает минимальные усилия необходимые для закрытия/открытия;
- Вал закреплен в крышке, что позволяет произвести техническое обслуживание без демонтажа клапана с трубопровода;
- Вал изготовлен из нержавеющей стали 1.4021 (AISI 420);
- Хвостовик предназначен для установки рычага с противовесом или пружиной для противодействия возникновению гидроудара;
- Коромысло до DN200 включительно изготавливается из нержавеющей стали, на больших диаметрах из высокопрочного чугуна с эпоксидным покрытием разрешенным к применению в сетях питьевого водоснабжения;
- Уплотнение диска из резины EPDM, разрешенной к применению в сетях питьевого водоснабжения
- Уплотнительная резинка между крышкой и корпусом находится в специальном пазу, что исключает вероятность выдувания;
- Все уплотнения и материалы которые контактируют с рабочей средой сертифицироаны для использования в системах питьевого водоснабжения, покрытие синее с толщиной 250мкм;
- Специальные выемки на корпусе клапана предназначены для подключения манометра, байпаса и т.п
Артикулы и размеры
Комплектующие
| 1. | Гайка | нержавеющая сталь А4 |
| 2. | Болт | нержавеющая сталь А4 |
| 3. | Шайба | нержавеющая сталь А4 |
| 4. | Распорная втулка | полиамид |
| 5. | Диск | сталь S235JR/EPDM |
| 6. | Шайба | нержавеющая сталь А2 |
| 7. | Болт | нержавеющая сталь А2 |
| 8. | Коромысло | нержавеющая сталь AISI 316 |
| 9. | Уплотнение крышки | резина EPDM |
| 10. | Шпонка | нержавеющая сталь А4 |
| 11. | Шайба | нержавеющая сталь А4 |
| 12. | Болт | нержавеющая сталь А4 |
| 13. | Корпус | высокопрочный чугун GJS-500-7 |
| 14. | Кольцо О-сечения | резина NBR |
| 15. | Втулка, открытая | устойчивая к обесцинкиванию латунь |
| 16. | Кольцо О-сечения | резина NBR |
| 17. | Вал | нержавеющая сталь AISI 420 |
| 18. | Крышка | высокопрочный чугун GJS-500-7 |
| 19. | Втулка, глухая | устойчивая к обесцинкиванию латунь |
Разрешения
- Approved according to ACS-France
- Belgaqua approved
Стандарты
- Конструкция по стандарту EN 1074 - 3
- Межфланцевое расстояние по EN 558, Таблица 2, базовая серия 48
- Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
