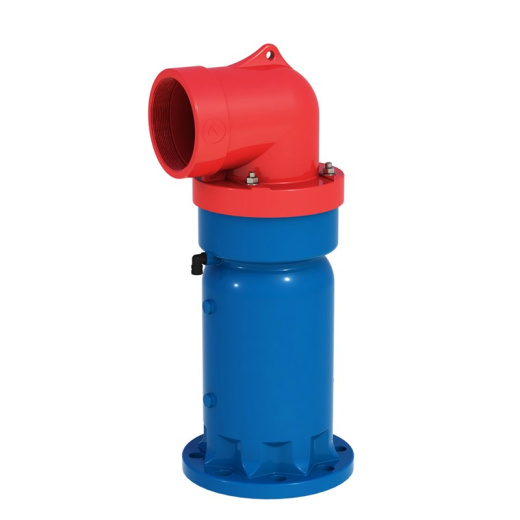

Клапан воздушный комбинированный AVK серия 701/46 PN16 DN50 из высокопрочного чугуна
Цена по запросу
Арт. 701-050-46-110034
Характеристики
Серия
—
701/46
Вид
—
Клапан воздушный
Тип
—
Комбинированный
DN
—
50
Давление, PN
—
16
Материал
—
Высокопрочный чугун
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Клапан воздушный комбинированный AVK серия 701/46 PN16 DN50 из высокопрочного чугуна
Цена по запросу
Арт. 701-050-46-110034
Характеристики
|
Серия
|
701/46 |
|
Вид
|
Клапан воздушный |
|
Тип
|
Комбинированный |
|
DN
|
50 |
|
Давление, PN
|
16 |
|
Материал
|
Высокопрочный чугун |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
Водосбжение |
|
Среда
|
Вода, нейтральные жидкости |
|
Т рабочей среды, ˚С
|
До макс. 60°C (кратковременно до +90° C) |
|
Уплотнение
|
EPDM |
Комбинированный воздушный клапан. Для воды и нейтральных жидкостей до макс. 60°C (кратковременно до +90° C)
Конструкция комбинированных воздушных клапанов объединяет в себе функции автоматического выпускного клапана и кинетического воздушного клапана. Воздушный выпускной клапан удаляет скопившийся воздух из находящейся под давлением системы, а воздушно-вакуумная часть выпускает / запускает большие объемы воздуха во время заполнения / опорожнения трубопровода. Клапан открывается и выравнивает отрицательное давление в случае разделения водяного столба. Корпус и все детали механизма клапана изготовлены из особых коррозионностойких материалов.
| Вариант 701/46-010 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN50 - DN150 |
| Классификация давления | PN 16 |
Преимущества
- С фланцевым присоединением: DN50, DN80, DN100 и DN150;
- Опционально поставляется с безударным элементом, снижающим риск появления гидроудара;
- Динамическая конструкция обеспечивает высокую производительность при выпуске воздуха, предотвращая преждевременное закрытие;
- К выпускному отверстию можно подсоединить вентиляционный шланг / трубу;
- Благодаря небольшому весу, клапан может быть использован на пластиковых или других трубопроводах из легких труб;
- Корпус воздушного клапана из высокопрочного чугуна, а все подвижные части изготовлены из коррозионостойких материалов;
- На техническое обслуживание требуется минимальное время, благодаря тому что все рабочие части располагаются в одном заменяемом блоке;
- Когда над уплотнением скапливается загрязненная вода, ее можно слить, чтобы избежать попадания в систему в условиях вакуума.
Артикулы и размеры
| Артикул |
DN мм |
PN |
H3 мм |
L мм |
C мм |
Расчетная масса кг |
Заметки |
|---|---|---|---|---|---|---|---|
| 701-050-46-110034 | 50 | PN16 | 336 | 165 | 2" BSP | 7,3 | |
| 701-050-46-111534 | 50 | PN16 | 336 | 165 | 2" BSP | 7,3 | С безударным элементом |
| 701-080-46-110034 | 80 | PN16 | 467 | 200 | 3" BSP | 13 | |
| 701-080-46-111534 | 80 | PN16 | 467 | 200 | 3" BSP | 13 | С безударным элементом |
| 701-100-46-110034 | 100 | PN16 | 537 | 220 | 4" BSP | 18 | |
| 701-100-46-111534 | 100 | PN16 | 537 | 220 | 4" BSP | 18 | С безударным элементом |
| 701-150-46-110534 | 150 | PN16 | 757 | 362 | 6" GROOVED | 44 | |
| 701-150-46-111534 | 150 | PN16 | 757 | 362 | 6" GROOVED | 44 | С безударным элементом |
Комплектующие
| 1. | Выпускной патрубок | полиэтилен |
| 2. | Шпилька | нержавеющая сталь AISI 304 |
| 3. | Уплотнение выпускного патрубка | резина NBR |
| 4. | Уплотнение воздушно-вакуумного клапана | резина EPDM |
| 5. | Покрытие поплавка | ПОМ |
| 6. | Кольцо О-сечения | резина EPDM |
| 7. | Развертывающееся уплотнение | резина EPDM |
| 8. | Поплавок воздушно-вакуумного клапана | полипропилен |
| 9. | Автоматический поплавок | полипропилен |
| 10. | Корпус | высокопрочный чугун |
| 11. | Пробка сброса давления | нержавеющая сталь AISI 316 |
| 12. | Седло поплавка | ПОМ |
| 13. | Уплотнительное кольцо | ПОМ |
| 14. | Дренажный патрубок | полипропилен |
Разрешения
- Соответствует требованиям DIN-DVGW, сертификат NW-6215BS5030
Стандарты
- Конструкция по стандарту EN 1074 - 4
