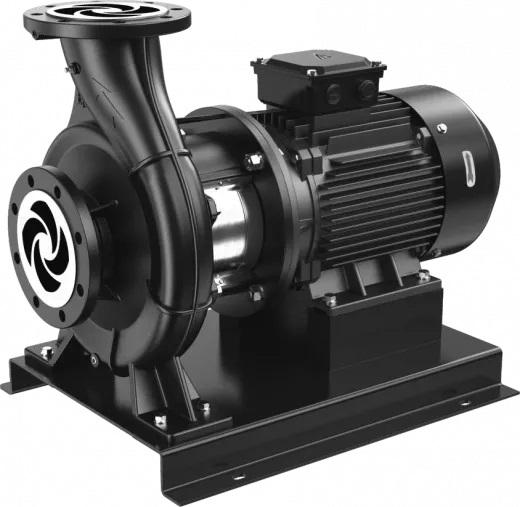

Насосы NBGV являются центробежными одноступенчатыми несамовсасыващими насосами с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками,поставляются на раме-
основании и соответствуют стандарту ISO 5199. Насосы оснащаются асинхронными электродвигателями с воздушным охлаждением. Cоединение рабочего колеса и вала электродвигателя осуществляется посредством промежуточного вала.Все насосы оснащаются механическим торцевым уплотнением вала.
Конструкция насосов сконструирована таким образом, что рабочее колесо и электродвигатель демонтируются единым блоком без демонтажа корпуса или трубной обвязки. Каждое рабочее колесо проходит балансировку. Проточные части насоса и рабочее колесо покрыты коррозионностойким катафорезным покрытием. В корпусе предусмотрены как заливочное,так и сливное отверстия, закрытые резьбовыми пробками.
Степень защиты: IP55.
Диапазон подачи(Q):10–750 м³/ч.
Диапазон напора(H):20–87 м.
Диапазон мощности:1,5–132 кВт.
Максимальное рабочее давление:PN16.
Температура перекачиваемой жидкости: от-10 до+120°C.
Температура окружающей среды: максимум +40°C.
Направление вращения:по часовой стрелке (смотреть со стороны вентилятора электродвигателя).
Данные насосы могут использоваться в различных областях, основные из которых перечислены ниже:
•системы централизованного теплоснабжения
•системы отопления
• системы кондиционирования воздуха
• системы централизованного холодоснабжения
•водоснабжение
•промышленные процессы
•промышленное охлаждение.
|
Серия
|
NBV |
|
Вид
|
Насос одноступечатый |
|
Тип
|
Консольно-моноблочный |
|
DN
|
32 |
|
Давление, PN
|
16 бар |
|
Материал
|
Чугун |
|
Присоединение
|
Фланцевое |
|
Среда
|
Взрывобезопасная, не содержащая абразивных и волокнистых включений, химически нейтральная к материалам |
|
Т рабочей среды, ˚С
|
-20 ...120 °C |
|
Температура окружающей среды, ˚С
|
-20...40 °C |
|
Напряжение, В
|
380 |
|
Сила тока,А
|
1,7 |
|
Степень защиты (IEC 34-5)
|
IP55 |
|
Класс изоляции (IEC 85)
|
F |
|
Расход
|
до 13 м³/ч |
|
Напор
|
до 15,6 м |
|
Мощность, кВт
|
0,75 |
Конструкция насосов сконструирована таким образом, что рабочее колесо и электродвигатель демонтируются единым блоком без демонтажа корпуса или трубной обвязки. Каждое рабочее колесо проходит балансировку. Проточные части насоса и рабочее колесо покрыты коррозионностойким катафорезным покрытием. В корпусе предусмотрены как заливочное,так и сливное отверстия, закрытые резьбовыми пробками.
Степень защиты: IP55.
Диапазон подачи(Q):10–750 м³/ч.
Диапазон напора(H):20–87 м.
Диапазон мощности:1,5–132 кВт.
Максимальное рабочее давление:PN16.
Температура перекачиваемой жидкости: от-10 до+120°C.
Температура окружающей среды: максимум +40°C.
Направление вращения:по часовой стрелке (смотреть со стороны вентилятора электродвигателя).
Данные насосы могут использоваться в различных областях, основные из которых перечислены ниже:
•системы централизованного теплоснабжения
•системы отопления
• системы кондиционирования воздуха
• системы централизованного холодоснабжения
•водоснабжение
•промышленные процессы
•промышленное охлаждение.
Типовой ряд:
| Артикул: | Марка: | Артикул: | Марка: | Артикул: | Марка: | Артикул: | Марка: |
|
73212701 |
NBGV 40-180-2.2/2 |
73214709 |
NBGV 65-600-18.5/2 |
73217701 |
NBGV 125-110-5.5/4 |
73219708 |
NBGV 200-125-22/4 |
| 73212702 | NBGV 40-250-3/2 | 73214710 | NBGV 65-700-22/2 | 73217702 | NBGV 125-140-7.5/4 | 73219709 | NBGV 200-200-30/4 |
| 73212703 | NBGV 40-300-4/2 | 73214711 | NBGV 65-800-30/2 | 73217703 | NBGV 125-180-11/4 | 73219710 | NBGV 200-230-37/4 |
| 73212704 | NBGV 40-360-5.5/2 | 73215701 | NBGV 80-130-3/2 | 73217704 | NBGV 125-220-15/4 | 73219711 | NBGV 200-270-45/4 |
| 73212705 | NBGV 40-480-7.5/2 | 73215702 | NBGV 80-180-4/2 | 73217705 | NBGV 125-280-18.5/4 | 73219712 | NBGV 200-320-55/4 |
| 73213701 | NBGV 50-150-1.5/2 | 73215703 | NBGV 80-220-5.5/2 | 73217706 | NBGV 125-320-22/4 | 73219713 | NBGV 200-430-75/4 |
| 73213702 | NBGV 50-180-2.2/2 | 73215704 | NBGV 80-280-7.5/2 | 73217707 | NBGV 125-400-30/4 | 73219714 | NBGV 200-500-90/4 |
| 73213703 | NBGV 50-240-3/2 | 73215705 | NBGV 80-330-7.5/2 | 73217708 | NBGV 125-480-37/4 | 73221701 | NBGV 250-160-30/4 |
| 73213704 | NBGV 50-280-4/2 | 73215706 | NBGV 80-300-11/2 | 73218701 | NBGV 150-125-11/4 | 73221702 | NBGV 250-190-37/4 |
| 73213705 | NBGV 50-350-5.5/2 | 73215707 | NBGV 80-380-15/2 | 73218702 | NBGV 150-170-15/4 | 73221703 | NBGV 250-220-45/4 |
| 73213706 | NBGV 50-400-7.5/2 | 73215708 | NBGV 80-470-18,5/2 | 73218703 | NBGV 150-210-18.5/4 | 73221704 | NBGV 250-290-55/4 |
| 73213707 | NBGV 50-500-11/2 | 73215709 | NBGV 80-600-22/2 | 73218704 | NBGV 150-250-22/4 | 73221705 | NBGV 250-360-75/4 |
| 73213708 | NBGV 50-600-15/2 | 73215710 | NBGV 80-700-30/2 | 73218705 | NBGV 150-330-30/4 | 73221706 | NBGV 250-470-90/4 |
| 73213709 | NBGV 50-700-18.5/2 | 73216701 | NBGV 100-100-3/2 | 73218706 | NBGV 150-400-37/4 | 73221707 | NBGV 250-560-110/4 |
| 73213710 | NBGV 50-810-22/2 | 73216702 | NBGV 100-150-4/2 | 73218707 | NBGV 150-500-45/4 | 73221708 | NBGV 250-125-30/4 |
| 73214701 | NBGV 65-120-1.5/2 | 73216703 | NBGV 100-170-5.5/2 | 73219701 | NBGV 200-160-18.5/4 | 73221709 | NBGV 250-140-37/4 |
| 73214702 | NBGV 65-150-2.2/2 | 73216704 | NBGV 100-220-7.5/2 | 73219702 | NBGV 200-190-22/4 | 73221710 | NBGV 250-170-45/4 |
| 73214703 | NBGV 65-190-3/2 | 73216705 | NBGV 100-270-11/2 | 73219703 | NBGV 200-240-30/4 | 73221711 | NBGV 250-200-55/4 |
| 73214704 | NBGV 65-220-4/2 | 73216706 | NBGV 100-330-15/2 | 73219704 | NBGV 200-310-37/4 | 73221712 | NBGV 250-260-75/4 |
| 73214705 | NBGV 65-300-5.5/2 | 73216707 | NBGV 100-400-8.5/2 | 73219705 | NBGV 200-360-45/4 | 73221713 | NBGV 250-320-90/4 |
| 73214706 | NBGV 65-340-7.5/2 | 73216708 | NBGV 100-480-22/2 | 73219706 | NBGV 200-470-55/4 | 73221714 | NBGV 250-400-110/4 |
| 73214707 | NBGV 65-400-11/2 | 73216709 | NBGV 100-520-30/2 | 73219707 | NBGV 200-530-75/4 | 73221715 | NBGV 250-500-132/4 |
| 73214708 | NBGV 65-500-15/2 |
