Насосы VCM представляют собой несамовсасывающие горизонтальные многоступенчатые центробежные насосы.
Насосы поставляются в различных типоразмерах и с различным количеством ступеней для обеспечения требуемого в системе расхода и давления.
Насос VCM состоит из двух основных компонентов: электродвигателя и насосного агрегата. Электродвигатель представляет собой высокоэффективный электродвигатель, соответствующий стандартам IE2/IE3. Насосный агрегат состоит из отдельных направляющих камер с рабочими колесами, которые крепятся на общем валу и имеют всасывающую и напорную часть с парубками, выполненными либо из чугуна (версия VCM), либо из нержавеющей стали (VCM…I), а также других деталей.
Данные насосы могут использоваться в различных областях, основные из которых перечислены ниже:
• Повышение давления в системах водоснабжения
• Как компонент в комплектных установках повышения давления
• Системы водоочистки и водоподготовки;
• Системы циркуляции;
• Системы кондиционирования;
• Системы орошения
• И т.д.
Насосы VCM подходят для перекачивания невязких, взрывобезопасных и негорючих, не содержащих твердых или волокнистых включений жидкостей. Решение вопроса о том, пригоден ли насос для перекачивания конкретной жидкости, зависит от множества факторов, наиболее важными из которых являются содержание хлоридов, значение pH, температура и содержание химикатов, масел и т. п. В общем случае насосы VCM подходят для неагрессивных жидкостей.
|
Вид
|
Горизонтальные насосы |
|
Тип
|
VCM |
|
Давление, PN
|
10 бар |
|
Присоединение
|
G1 - G2 |
|
Среда
|
Взрывобезопасная, не содержащая абразивных и волокнистых включений, химически нейтральная к материалам насоса. Для перекачивания химически агрессивных жидкостей необходимо выбрать соответствующую комбинацию материалов насоса, стойких к рабочей среде. |
|
Т рабочей среды, ˚С
|
-15 .. +90 °C |
|
Температура окружающей среды, ˚С
|
До +40 °C |
|
Напряжение, В
|
3 x 220-230D/380-400Y В, от 4 кВт: 3 x 380-400D/660-690Y В (до 2,2 кВт (включительно) доступно исполнение 1x230 В) |
|
Степень защиты (IEC 34-5)
|
IP55 |
|
Класс изоляции (IEC 85)
|
F |
|

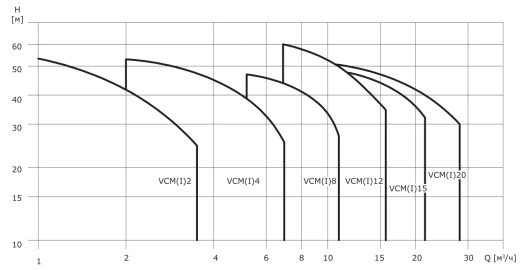

Расход
|
2 - 20 м³/ч |
|
Напор
|
10 - 64 м |
|
Мощность, кВт
|
0,37 - 4 кВт |
Насосы поставляются в различных типоразмерах и с различным количеством ступеней для обеспечения требуемого в системе расхода и давления.
Насос VCM состоит из двух основных компонентов: электродвигателя и насосного агрегата. Электродвигатель представляет собой высокоэффективный электродвигатель, соответствующий стандартам IE2/IE3. Насосный агрегат состоит из отдельных направляющих камер с рабочими колесами, которые крепятся на общем валу и имеют всасывающую и напорную часть с парубками, выполненными либо из чугуна (версия VCM), либо из нержавеющей стали (VCM…I), а также других деталей.
Данные насосы могут использоваться в различных областях, основные из которых перечислены ниже:
• Повышение давления в системах водоснабжения
• Как компонент в комплектных установках повышения давления
• Системы водоочистки и водоподготовки;
• Системы циркуляции;
• Системы кондиционирования;
• Системы орошения
• И т.д.
Насосы VCM подходят для перекачивания невязких, взрывобезопасных и негорючих, не содержащих твердых или волокнистых включений жидкостей. Решение вопроса о том, пригоден ли насос для перекачивания конкретной жидкости, зависит от множества факторов, наиболее важными из которых являются содержание хлоридов, значение pH, температура и содержание химикатов, масел и т. п. В общем случае насосы VCM подходят для неагрессивных жидкостей.
Типовой ряд:
| Артикул: | Марка: | Артикул: | Марка: | Артикул: | Марка: | Артикул: | Марка: |
|
74211001 |
VCM 2-2В |
74211010 |
VCM 4-6В |
74212014 |
VCM 8-41 |
74211023 |
VCM 15-ЗВ |
| 74211002 | VCM 2-ЗВ | 74212006 | VCM 4-21 | 74212015 | VCM 8-51 | 74211024 | VCM 15-4В |
| 74211003 | VCM 2-4В | 74212007 | VCM 4-31 | 74211016 | VCM 12-1В | 74212016 | VCM 12-11 |
| 74211004 | VCM 2-5В | 74212008 | VCM 4-41 | 74211017 | VCM 12-2В | 74212017 | VCM 12-21 |
| 74211005 | VCM 2-6В | 74212009 | VCM 4-51 | 74211018 | VCM 12-ЗВ | 74212018 | VCM 12-31 |
| 74212001 | VCM 2-21 | 74212010 | VCM 4-61 | 74211019 | VCM 12-4В | 74212019 | VCM 12-41 |
| 74212002 | VCM 2-31 | 74211011 | VCM 8-1В | 74211020 | VCM 12-5В | 74211025 | VCM 20-1В |
| 74212003 | VCM 2-41 | 74211012 | VCM 8-2В | 74212016 | VCM 12-11 | 74211026 | VCM 20-2В |
| 74212004 | VCM 2-51 | 74211013 | VCM 8-ЗВ | 74212017 | VCM 12-21 | 74211027 | VCM 20-ЗВ |
| 74212005 | VCM 2-61 | 74211014 | VCM 8-4В | 74212018 | VCM 12-31 | 74211028 | VCM 20-4В |
| 74211006 | VCM 4-2В | 74211015 | VCM 8-5В | 74212019 | VCM 12-41 | 74212025 | VCM 20-11 |
| 74211007 | VCM 4-ЗВ | 74212011 | VCM 8-11 | 74212020 | VCM 12-51 | 74212026 | VCM 20-21 |
| 74211008 | VCM 4-4В | 74212012 | VCM 8-21 | 74211021 | VCM 15-1В | 74212027 | VCM 20-31 |
| 74211009 | VCM 4-5В | 74212013 | VCM 8-31 | 74211022 | VCM 15-2В | 74212028 | VCM 20-41 |
