Точное соотвествие ГОСТ.

Характеристики

Вид

—

Тройник

Тип

—

Стальной

ГОСТ/ТУ

—

ГОСТ 17375-2001

—

15-1000

Давление, PN

—

до 16

Материал

—

Сталь

Все характеристики

Все товары бренда Российские производители

Цена действительна только для сайта и может отличаться от указанной в прайс-листе

Характеристики

Вид	Тройник
Тип	Стальной
ГОСТ/ТУ	ГОСТ 17375-2001
DN	15-1000
Давление, PN	до 16
Материал	Сталь
Присоединение	под приварку
Среда	масло, вода, неагрессивные и агрессивные среды, смеси
Марка стали	ст.AISI 304

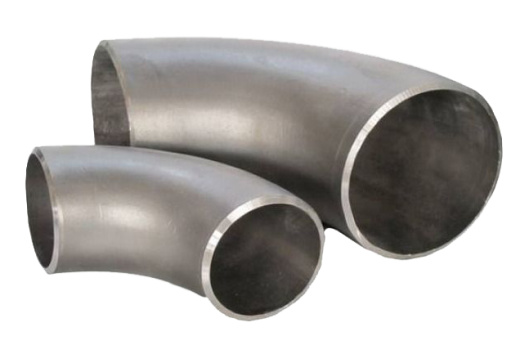

Отводом называют соединительную часть трубопроводной системы, которая позволяет реализовать плавное изменение направление движения трубопровода. Данного рода устройство используется на магистральных и промышленных трубопроводах, применяется при монтажах и ремонте компрессорных и насосных станций, отопительных систем.

Возможно изготовление из нержавеющей стали марок:

AISI 304, AISI 321, AISI316
08Х18Н10, 10Х17Н13М2Т, 12Х18Н10Т

Особенности и преимущества стальных отводов по ГОСТ 17375-2001

Стальные отводы имеют вид согнутой трубы. Рабочей средой для отвода является масло, вода, неагрессивные и агрессивные среды, смеси. Изготавливают стальные отводы методами холодной штамповки или же горячей протяжки.

Материалами изготовления этих отводов являются низколегированная, жаростойкая, углеродистая, высоколегированная устойчивая к коррозии сталь.

Одними из самых востребованных отводов являются нержавеющие отводы из стали 12Х18Н10Т, потому что они обладают целым рядом различных преимуществ, таких как:

Устойчивость к коррозии;
Повышенная износоустойчивость;
Пластичность;
Структура нержавеющего материала такова, что не меняется под воздействием температур
Взрыво- и пожаробезопасность.

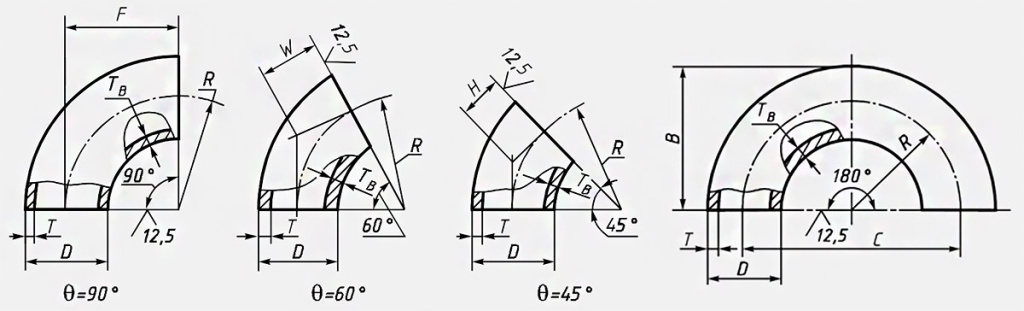

Размеры стальных отводов

DN	D	Т	F = R	W	Н	С	В	Масса отвода с θ = 90°, кг
25	32	2,0	38	22	18	76	56	0,1
		2,5						0,2
		3,0						0,2
		3,5						0,2
32	38	2,0	48	28	23	96	69	0,2
		2,5						0,2
		3,0						0,2
		3,5						0,3
		4,0						0,3
40	45	2,5	60	35	25	120	83	0,3
		3,0						0,3
		3,5						0,4
		4,0						0,4
		5,0						0,5
50	57	2,5	75	43	30	150	104	0,4
		3,0						0,5
		3,5						0,6
		4,0						0,7
		4,5						0,7
		5,0						0,8
		5,5						0,9
		6,0						1,0
65	76	3,0	100	57	41	200	138	0,8
		3,5						1,0
		4,0						1,1
		4,5						1,3
		5,0						1,4
		5,5						1,6
		6,0						1,7
		7,0						2,0
		8,0						2,2
80	89	3,0	120	69	50	240	165	1,2
		3,5						1,4
		4,0						1,5
		4,5						1,7
		5,0						1,9
		5,5						2,1
		6,0						2,3
		7,0						2,7
		8,0						3,0
100	102	3,5	150	87	62	300	201	2,1
		4,0						2,4
		4,5						2,6
		5,0						2,9
		6,0						3,4
		7,0						3,9
		8,0						4,5
		9,0						5,0
		10,0						5,5
	108	3,5					204	2,2
		4,0						2,5
		4,5						2,8
		50						3,1
		6,0						3,6
		7,0						4,1
		8,0						4,7
		9,0						5,3
		10,0						5,8
	114	3,5					207	2,2
		4,0						2,6
		4,5						2,9
		5,0						3,3
		6,0						3,8
		7,0						4,4
		8,0						5,0
		9,0						5,7
		10,0						6,1
125	133	3,5	190	110	79	380	257	3,3
		4,0						3,8
		4,5						4,3
		5,0						4,8
		6,0						5,7
		7,0						6,5
		8,0						7,4
		9,0						8,2
		10,0						9,1
		11,0						10,0
		12,0						11,0
150	159	4,0	225	130	93	450	305	5,4
		4,5						6,1
		5,0						6,7
		6,0						8,1
		7,0						9,4
		8,0						11,0
		9,0						12,0
		10,0						13,0
		11,0						14,0
		12,0						16,0
		13,0						17,0
		14,0						18,0
	168	4,0						5,6
		4,5						6,4
		5,0						7,1
		6,0						8,5
		7,0						9,8
		8,0						11,2
		9,0						12,5
		10,0						14,0
		11,0						15,0
		12,0						16,0
		13,0						17,5
		14,0						19,0
200	219	5,0	300	173	124	600	410	13,0
		6,0						15,0
		7,0						17,0
		8,0						20,0
		9,0						22,0
		10,0						25,0
		11,0						27,0
		12,0						29,0
		13,0						32,0
		14,0						34,0
		15,0						37,0
		16,0						39,0
		17,0						42,0
		18,0						44,0
250	273	6,0	375	217	155	750	512	23,0
		7,0						27,0
		8,0						31,0
		9,0						35,0
		10,0						39,0
		11,0						43,0
		12,0						46,0
		13,0						50,0
		14,0						54,0
		15,0						58,0
		16,0						61,0
		17,0						66,0
		18,0						70,0
		20,0						78,0
		22,0						85,0
300	325	7,0	450	260	186	900	613	39,0
		8,0						45,0
		9,0						50,0
		10,0						56,0
		11,0						61,0
		12,0						66,0
		13,0						72,0
		14,0						77,0
		15,0						82,0
		16,0						87,0
		17,0						92,0
		18,0						96,0
		20,0						107,0
		22,0						118,0
		24,0						130,0
		26,0						141,0
		28,0						150,0
350	377	9,0	525	303	217	1050	714	68,0
		10,0						75,0
		11,0						83,0
		12,0						90,0
		13,0						97,0
		14,0						104,0
		15,0						112,0
		16,0						119,0
		18,0						133,0
		20,0						147,0
		22,0						161,0
		24,0						175,0
		26,0						188,0
		28,0						201,0
		30,0						214,0
		32,0						228,0
400	426	8,0	600	346	248	1200	813	78,0
		9,0						87,0
		10,0						97,0
		11,0						107,0
		12,0						117,0
		13,0						126,0
		14,0						135,0
		15,0						145,0
		16,0						154,0
		17,0						164,0
		18,0						173,0
		20,0						192,0
		22,0						210,0
		24,0						230,0
		26,0						249,0
		28,0						268,0
		30,0						286,0
		32,0						306,0
		34,0						324,0
500	530	9,0	750	433	310	1500	1015	138,0
		10,0						153,0
		11,0						168,0
		12,0						183,0
		13,0						198,0
		14,0						212,0
		15,0						227,0
		16,0						242,0
		17,0						256,0
		18,0						270,0
		20,0						298,0
		22,0						327,0
		24,0						356,0
		26,0						385,0
		28,0						413,0
		30,0						440,0
		32,0						467,0
		34,0						494,0
		36,0						520,0
600	630	9,0	900	519	373	1800	1215	198,0
		10,0						219,0
		11,0						245,0
		12,0						261,0
		13,0						282,0
		14,0						302,0
		15,0						324,0
		16,0						345,0
		17,0						366,0
		18,0						387,0
		20,0						429,0
		22,0						471,0
		24,0						513,0
		26,0						554,0
		28,0						595,0
		30,0						636,0
		32,0						678,0
700	720	9,0	1000	577	404	2000	1360	248,0
		10,0						275,0
		11,0						302,0
		12,0						329,0
		13,0						356,0
		14,0						383,0
		15,0						410,0
		16,0						436,0
		17,0						462,0
		18,0						489,0
		20,0						542,0
		22,0						595,0
		24,0						647,0
		26,0						698,0
		28,0						750,0
		30,0						801,0
		32,0						852,0
800	820	9,0	1200	693	485	2400	1610	339,0
		10,0						376,0
		11,0						413,0
		12,0						450,0
		13,0						487,0
		14,0						524,0
		15,0						561,0
		16,0						598,0
		17,0						636,0
		18,0						670,0
		20,0						743,0
		22,0						815,0
		24,0						887,0
		26,0						959,0
		28,0						1030,0
		30,0						1101,0
		32,0						1171,0

Виды отводов

Вообще отводы по видам делятся на гнутые, штампосварные, литые, секционные сварные и крутоизогнутые. Гнутые отводы применяются чаще всего предприятиями с нефтехимической и газовой промышленностью. Предприятиям, осуществляющим производство различных минерализированных удобрений и прочим. Крутоизогнутые отводы различных размеров и марок стали, которые изготавливает «Уральский арматурный завод» в Челябинске, отличаются высоким качеством и имеют все необходимые сертификаты и паспорта. Так же есть отводы, которые делаются методом горячей протяжки. Они применяются в больших количествах для магистральных и промышленных модификаций. Их ценность состоит в том, что у них маленький радиус изгиба, который значительно облегчает процесс монтажа трубопроводной арматуры. Секторные и секционные отводы применяют при транспортировке жидкой среды в различных сетях газопровода, трубопроводах ТЭС и сетях водоснабжения и используются при проектировании трубопроводов.

Преимущества:

Соответствие ГОСТ
Высокая коррозионная стойкость
Устойчивость к гидроударам
Широкая сфера применения

Чтобы купить отвод стальной ГОСТ 17375-2001 - оставьте заявку на сайте. Менеджер свяжется с Вами для уточнения деталей заказа и рассчитает стоимость доставки.

Документы

ГОСТ-17375-2001 - Отводы

773,9 Кб
