Серия
|
5.903-13 |
|
Вид
|
Опора для труб |
|
Тип
|
Скользящий |
|
DN
|
76 |
|
Давление, PN
|
40 |
|
Материал
|
Сталь |
|
Присоединение
|
Хомутовый |
|
Инженерная система
|
Тепловые сети |
|
Т рабочей среды, ˚С
|
+425°С |
|
Длина
|
100 |
|
Высота, мм
|
100 |

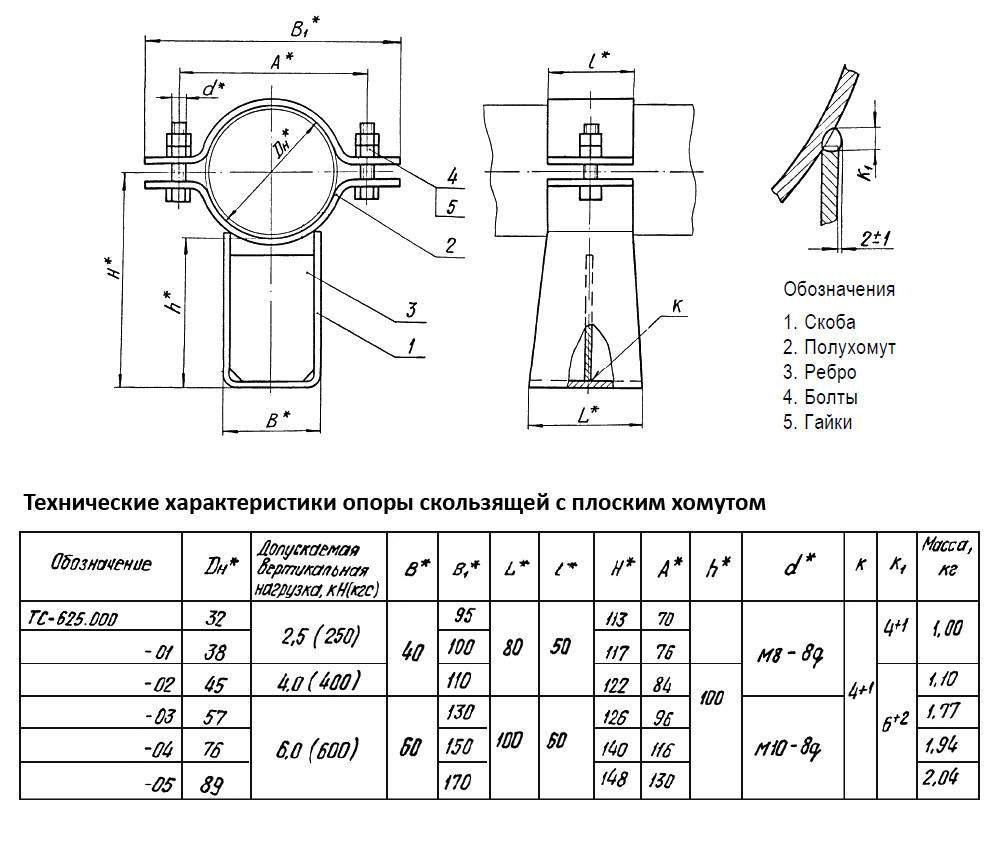

Опора скользящяя с плоским хомутом ТС 625.000 серии 5.903-13 выпуска 8.95, предназначена для монтажа трубопроводов, применяемые в тепловых сетях. Имеет длину опорной поверхности 170 мм и величину теплового перемещения до 90 мм. Материалы для изготовления опор используются, в зависимости от температуры наружного воздуха и рабочей среды трубопроводов. Тип сварки соединений: ручная электродуговая.
Опоры скользящие хомутовые приварные ТС-625 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903 выпуск 8-95. Они применяются для трубопроводов тепловых сетей Ду=32-89 мм. Опоры для трубопроводов ТС-625 представляют собой сварной трапецевидный корпус с ребром жесткости, подушкой под трубу и хомутом из листовой стали. Опоры ТС-625 используются только как подвижные.
Характеристики
- Материал: сталь 3 (по запросу Ст20, 09Г2С, Нерж.).
- Покрытие: грунт-эмаль ГФ-21 (по запросу любой вид покрытия).
- Давление: 4,0 МПа
- Тип присоединения: хомутовый
- Стандарт: перия 5.903-13 выпуск 8-95
- Модель: ТС 625.000 СБ
- Тип опоры: скользящий
- Тип хомута: плоский
- Количество ребер: 1 шт.
- Допускаемая вертикальная нагрузка, кН: 2,5
Размеры:
|
Наименование |
Д тр., мм |
Высота, мм |
Длина, мм |
Вес, кг |
|---|---|---|---|---|
|
ТС-625.000 |
32 |
100 |
80 |
1 |
|
ТС-625.000-001 |
38 |
100 |
80 |
1 |
|
ТС-625.000-002 |
45 |
100 |
80 |
1,1 |
|
ТС-625.000-003 |
57 |
100 |
100 |
1,8 |
|
ТС-625.000-004 |
76 |
100 |
100 |
1,9 |
|
ТС-625.000-005 |
89 |
100 |
100 |
2 |
Чтобы купить опору ТС-625.000 серия 5.903-13 выпуск 8-95 скользящую с плоским хомутом - оставьте заявку на сайте. Наш менеджер свяжется с вами для уточнения деталей заказа и рассчитает стоимость доставки.
