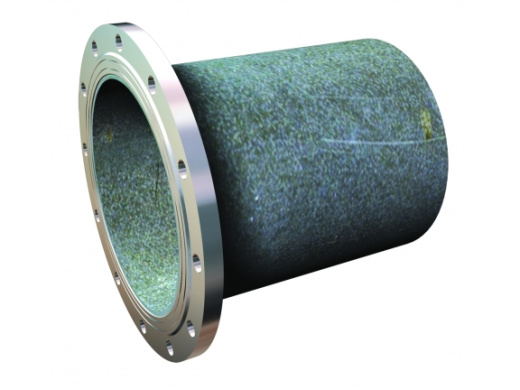

Патрубок фланец-гладкий конец ПФГ - это чугунная фасонная часть, используемая для установки в коммуникационных сетях с разным типом труб, а также при необходимости крепления трубопроводной арматуры на фланцах (счетчики, затворы, задвижки и т.д.) или контрольно-измерительных приборов.
Способ присоединения к трубе с одной стороны – фланцевое, с другой – гладкий конец вставляется в раструб трубы. Патрубок чугунный фланец-гладкий конец соединяется при помощи болтов, для герметичности, между фланцами устанавливается резиновая прокладка.
Материалы:
Патрубок фланец-гладкий конец чугунный ВЧШГ ПФГ изготавливается из высокопрочного чугуна с шаровидной формой графита, имеет стойкость к коррозии и агрессивной среде.На внутреннюю поверхность фасонных частей наносится цементно-песчаное покрытие.
На наружную поверхность фасонных частей наносится защитное покрытие цинком и битумным лаком.

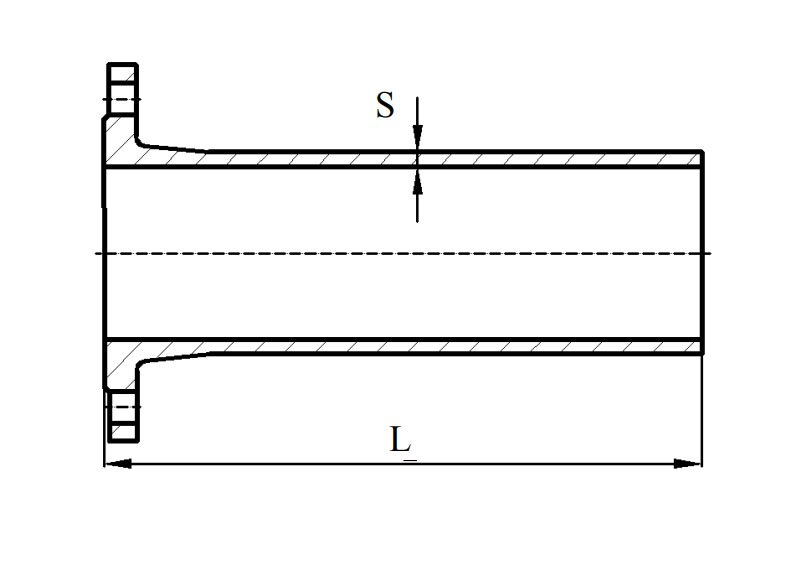

Размеры:
|
ПАТРУБОК ФЛАНЕЦ-ГЛАДКИЙ КОНЕЦ |
(ISO) |
(ГОСТ) |
||
|---|---|---|---|---|
|
Наименование |
S |
L |
S |
L |
|
Патрубок фланец-гладкий конец ВЧШГ DN 500 |
12,0 |
520 |
12,0 |
450 |
Сферы применения:
- Водоснабжение
- Канализация
ГОСТ/ТУ:
Номенклатура и присоединительные размеры соответствуют требованиям ISO 2531, ГОСТ 5525-88.
ЛТК "СВОБОДНЫЙ СОКОЛ" производит фасонные части из ВЧШГ:
- ЛИТЫЕ ТУ 24.51.30-035-90910065-2021 взамен ТУ 1460-035-90910065-2015
- СВАРНЫЕ ТУ 1468-041-90910065-2013 взамен ТУ 1468-041-50254094-2001
Маркировка
Соединительные части имеют на наружной поверхности литую или нанесенную краской маркировку, включающую следующие обозначения:
- товарный знак предприятия-изготовителя;
- условный проход;
- год изготовления;
- обозначение, что материалом трубы является чугун с шаровидной формой графита (GGG).
Чтобы купить патрубок фланец/гладкий конец ПФГ ВЧШГ необходимого диаметра от DN80 до DN1000 оставьте заявку на сайте. Менеджер свяжется с Вами для уточнения деталей заказа и рассчитает стоимость доставки.
