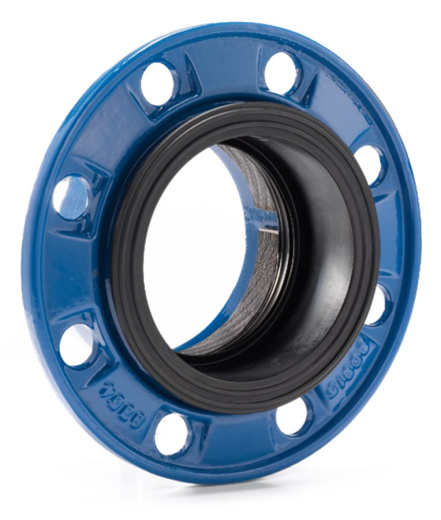

Комби фланец AVK фиксирующего типа для ПЭ и ПВХ труб PN10/16, DN 50, Dd=63.

Комби фланец фиксирующего типа для ПЭ и ПВХ труб, а также для труб из ПВХ с двуосной ориентацией. Для воды и нейтральных жидкостей до макс. 70°C.

Ассортимент комби фланцев AVK включает в себя 2 типа фланцев: фиксирующего типа для ПЭ, ПВХ и труб из ковкого чугуна, а также нефиксирующего типа для труб из ПВХ, стали и ковкого чугуна. Порошковое эпоксидное покрытие по DIN 3476-1 и EN 14901. Дизайн фланцев дает возможность регулирования глубины вставки труб независимо от исполнения их среза, и компенсирует их возможный перекос. Уплотнения из резины EPDM одобрены к применению в системах питьевого водоснабжения.

Вариант 05/60-001
Соединение	Фланцевое
Материал	Высокопрочный чугун
Классификация давления	PN 10/16

Преимущества

• Благодаря ширине уплотнительного кольца, на котором четко отмечена буферная полоса, можно легко регулировать положение трубы;
• Не требует совершенно ровных фасок или правильных углов среза при условии установки трубы в пределах буферной полосы уплотнительного кольца;
• Бочкообразный профиль уплотнения допускает перекос / осевое отклонение трубы до ± 3,5°;
• Во время монтажа труба не сдвинется в глубину фланца, что способствует герметичности соединения;
• Уплотнения из резины EPDM одобрены к применению в системах питьевого водоснабжения;
• Резина уплотнения высокостойкая к химреагентам для обработки воды, и имеет высокую степень восстановляемости формы после сжатия;
• Уплотнение прижимается упорным кольцом из полипропилена;
• Широкое зажимное кольцо и специальный U-образный профиль уплотнения обеспечивают герметичность гидравлического соединения и предельно ослабляют сдавливание трубы, что делает этот фланец идеальным для ПЭ и ПВХ труб, а также для тонкостенных труб ПВХ с двуосной ориентацией;
• Во избежание деформаций ПЭ труб следует применять опорные втулки;
• Фланец из ковкого чугуна с эпоксидным покрытием по DIN 3476-1 и EN 14901;
• Комби фланец поставляется в комплекте с уплотнительным кольцом;
• Расчетное давление: 29 бар по EN 12842. Рабочее давление: макс. 16 бар. Максимальное испытательное давление соответствует стандарту труб.

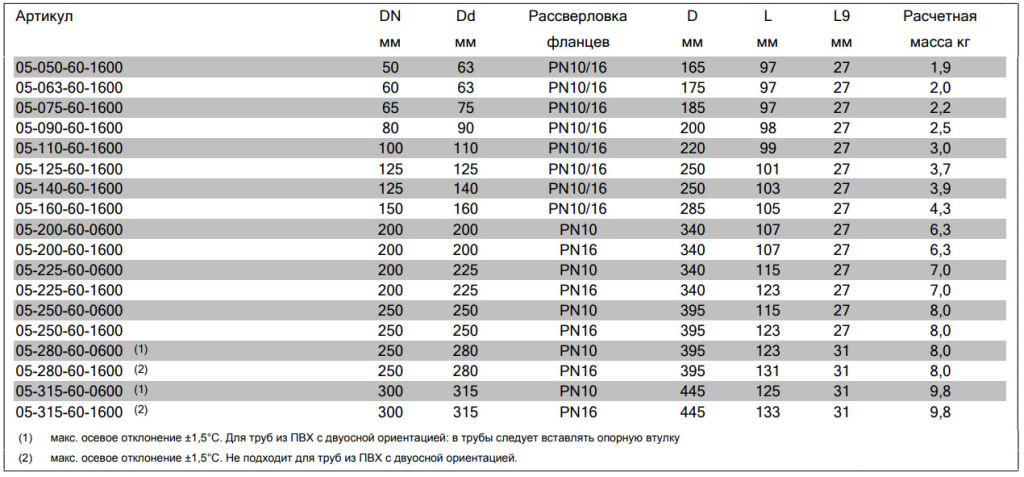

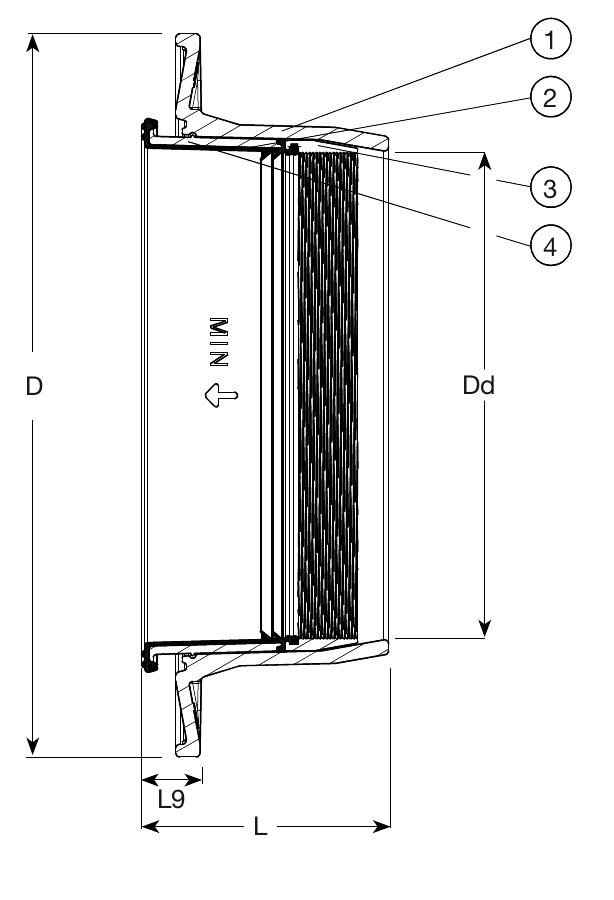

Размеры

*AVK International A/S оставляет за собой право вносить изменения в конструкцию и материалы, не ухудшающие эксплуатационные характеристики
