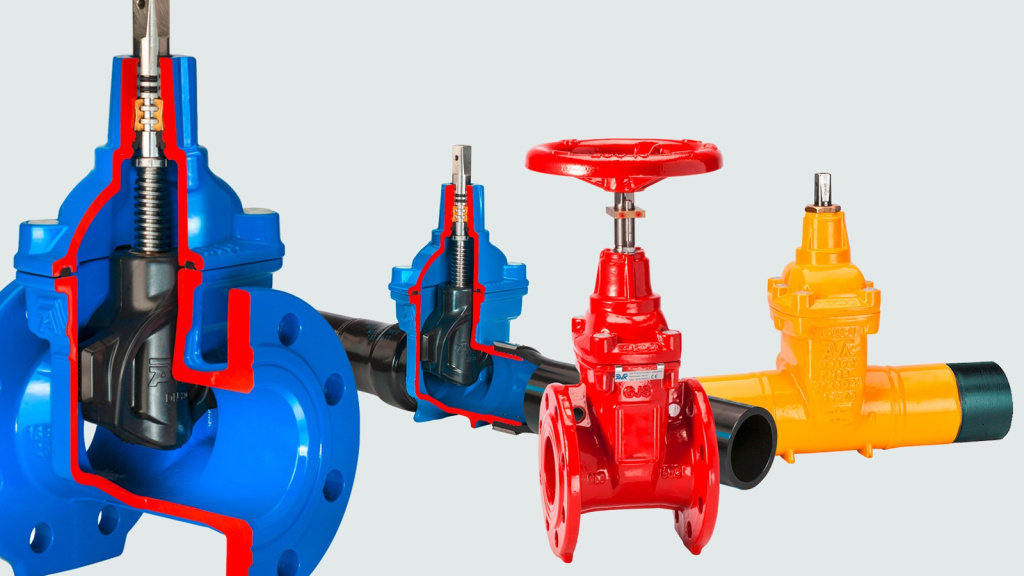

Задвижки AVK — это клиновая запорная арматура датского производства, широко применяемая на объектах водоснабжения, канализации, газораспределения и промышленных предприятиях. Компания AVK — один из ведущих европейских производителей трубопроводной арматуры, чья продукция известна в более чем 100 странах мира. В России задвижки AVK зарекомендовали себя как надёжное решение для водоканалов, тепловых сетей и промышленных объектов благодаря высокому качеству материалов, продуманной конструкции и длительному сроку службы.
Задвижка — это тип запорной арматуры, предназначенный для работы в полностью открытом или закрытом положении. Она не должна использоваться для регулирования потока. Открытие и закрытие осуществляется вращением штока (шпинделя) по или против часовой стрелки, при этом клин перемещается вверх или вниз по резьбе штока, открывая или перекрывая проход.
Задвижки AVK применяются в следующих областях:
- Водоснабжение — питьевая вода, магистральные и распределительные сети
- Канализация — системы водоотведения и очистки сточных вод
- Газораспределение — природный и сжиженный газ
- Пожаротушение — противопожарные водопроводы
- Орошение — сельскохозяйственные системы
- Промышленность — нейтральные жидкости, технологические линии
Задвижки AVK подходят для следующих условий работы:
- Питьевая вода, канализация и нейтральные жидкости: температура от -20 до +70 °C, максимальная скорость потока 5 м/с, давление до 16 бар.
- Газ: температура от -20 до +60 °C, максимальная скорость потока 20 м/с, давление до 16 бар.
Клиновые задвижки AVK: конструкция и преимущества
Большинство задвижек AVK имеют клиновую конструкцию — это наиболее распространённый и надёжный тип для водоснабжения. В клиновидных задвижках запорный элемент (клин) имеет две скошенные поверхности, которые плотно прижимаются к сёдлам корпуса при закрытии, обеспечивая герметичность.
Эластичный клин vs металлический клин
До появления задвижек с эластичным клином на рынке доминировали модели с металлическим клином. Их основной недостаток: конусообразная конструкция требует углубления на дне корпуса, куда попадают песок и галька — и со временем герметичность нарушается.
Задвижка AVK с эластичным клином имеет ровное дно, обеспечивая свободный проход примесей. Резиновая поверхность клина обхватывает частицы при закрытии, а при открытии вымывает их, возвращая первоначальную форму. Это гарантирует герметичность даже в загрязнённых системах.
Подавляющее большинство клиновых задвижек AVK оснащены эластичным клином, однако модели с металлическим клином (серия 54) также доступны и востребованы на ряде объектов.

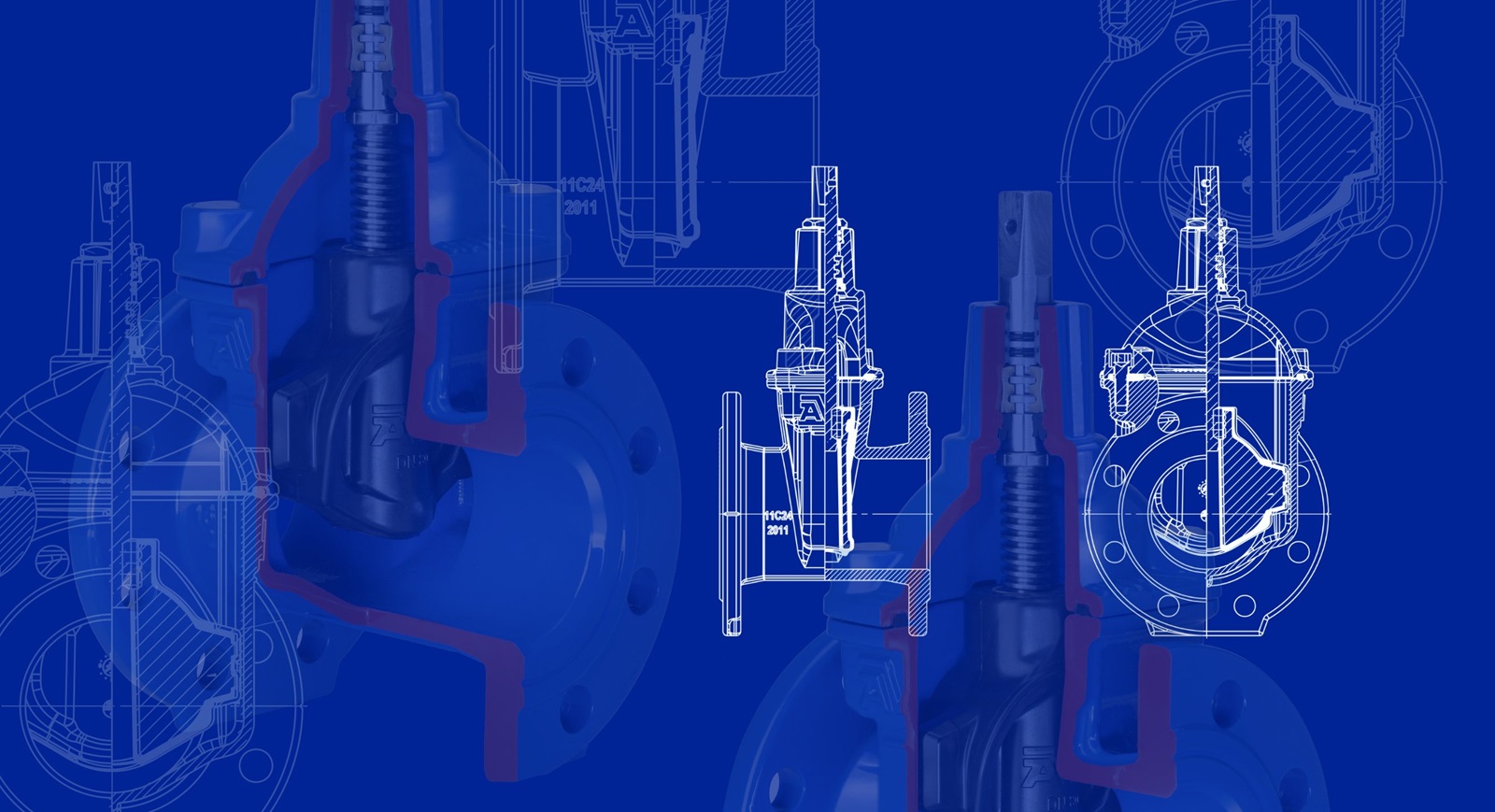

Конструктивные особенности клиновых задвижек AVK
- Зафиксированная клиновая гайка предотвращает вибрации и обеспечивает долговечность
- Полностью вулканизированный резиной клин
- Направляющие из полиамида снижают крутящий момент
- Большое коническое отверстие для штока в клине предотвращает застой воды
- Шток из нержавеющей стали с упором клина и накатанной резьбой
- Упорное кольцо по всей окружности штока — надёжное крепление и низкое трение
- Тройная система уплотнения штока: грязесъёмное кольцо NBR, полиамидный подшипник с четырьмя О-образными кольцами NBR, манжета EPDM
- Круглое резиновое уплотнение EPDM крышки в специальном углублении
- Пломбированные потайные болты крышки из нержавеющей стали
- Полный проход — минимальные потери давления
- Порошковое эпоксидное покрытие по DIN 3476-1 и EN 14901, сертификат GSK; опционально — внутреннее эмалевое и наружное полиуретановое покрытие
Выдвижной и невыдвижный шпиндель: сравнение
Задвижка AVK с выдвижным шпинделем
Шток крепится к клину и поднимается/опускается вместе с ним. Это обеспечивает визуальную индикацию положения клина и возможность смазки штока. Резьбовая втулка вращается вокруг штока, перемещая его. Задвижка AVK с выдвижным шпинделем подходит только для надземной установки, так как требует значительного вертикального пространства.
Задвижка AVK с невыдвижным шпинделем
Шток перемещается по внутренней резьбе клина и остаётся внутри корпуса, поднимая и опуская клин. Конструкция требует меньше вертикального пространства. Некоторые модели AVK оснащены индикатором положения на шпинделе. Задвижка AVK с невыдвижным шпинделем предназначена как для надземной, так и для подземной установки — что делает её универсальным выбором для колодцев и камер.
Большинство задвижек AVK сконструированы с невыдвижным штоком, но в ассортименте также представлены модели с выдвижным штоком для водопровода, канализации и систем пожаротушения.
Управление задвижкой: ручное, с редуктором и электроприводом
В зависимости от диаметра и условий эксплуатации задвижки AVK поставляются с различными типами управления:
- Ручное управление (маховик) — для малых и средних диаметров, где крутящий момент позволяет открывать/закрывать задвижку вручную
- Задвижка AVK с редуктором — для средних и больших диаметров, когда ручного усилия недостаточно. Редуктор снижает крутящий момент, позволяя управлять задвижкой одним оператором
- Задвижка AVK с электроприводом — для автоматизированных систем, диспетчеризации и удалённого управления. Электропривод позволяет интегрировать задвижку в систему АСУ ТП

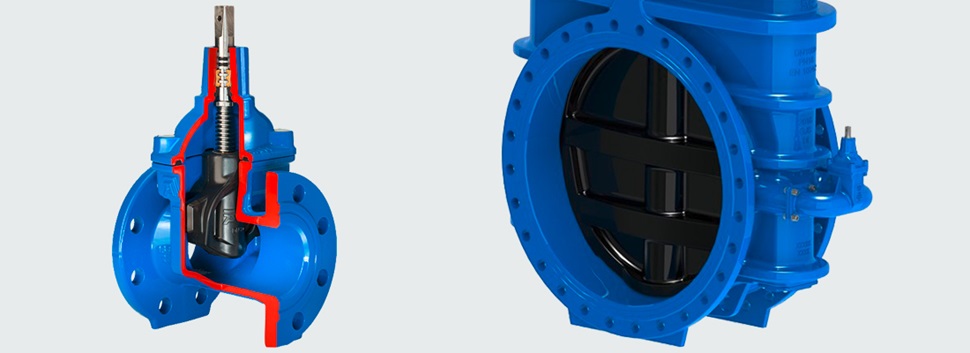

Задвижки с байпасом
Для выравнивания перепада давления в трубопроводе AVK предлагает задвижки с байпасом (начиная с DN 450, серии 55/30 и 06/30). Байпас позволяет:
- Снизить крутящий момент при открытии
- Обеспечить постоянный проток при закрытой основной задвижке, предотвращая застой
- Постепенно заполнить трубопровод
Основные типы и типоразмеры задвижек AVK
По давлению
- Задвижка AVK PN10 — для систем с рабочим давлением до 10 бар. Подходит для большинства сетей водоснабжения и канализации
- Задвижка AVK PN16 — для систем с рабочим давлением до 16 бар. Применяется на магистральных участках и объектах с повышенным давлением
По типу соединения
Фланцевая задвижка AVK — наиболее распространённый тип для водоснабжения. Фланцевое соединение обеспечивает надёжный монтаж и демонтаж, совместимо с большинством трубопроводов по ГОСТ 12815.
По диаметрам (DN)
Задвижки AVK выпускаются в широком диапазоне диаметров. Наиболее популярные:
- Задвижка AVK DN100 — для распределительных сетей водоснабжения, внутренних стояков зданий, систем пожаротушения
- Задвижка AVK DN200 — для магистральных участков, насосных станций, водопроводных узлов
- Задвижка AVK DN300 — для крупных магистралей, водоводов, объектов водоканала
По назначению
- Задвижка AVK для воды — питьевое и техническое водоснабжение, с эластичным клином и эпоксидным покрытием
- Задвижка AVK для канализации — системы водоотведения, очистные сооружения; также доступны шиберные задвижки для сильно загрязнённых сред
- Задвижка AVK для газа — газораспределительные сети, биогазовые установки; конструкция с металлическим клином или параллельная
Как выбрать задвижку AVK:
При подборе задвижки AVK по проекту необходимо учитывать:
- Рабочую среду — вода, канализация, газ. Для каждой среды AVK предлагает соответствующую модификацию с подходящими уплотнениями и покрытием
- Рабочее давление — PN10 или PN16. Выбор зависит от проектного давления в системе
- Диаметр (DN) — должен соответствовать диаметру трубопровода. Задвижки AVK обеспечивают полный проход, поэтому DN подбирается по условному проходу трубы
- Тип установки — надземная или подземная. Для подземной установки предпочтительна задвижка с невыдвижным шпинделем
- Тип управления — ручное, с редуктором или электроприводом. Зависит от диаметра, частоты срабатывания и наличия автоматизации
- Тип соединения — фланцевое (наиболее универсальное) или муфтовое
- Температуру среды — для воды и канализации до +70C, для газа до +60C
- Покрытие — стандартное эпоксидное или усиленное (эмалевое внутреннее + полиуретановое наружное) для агрессивных условий

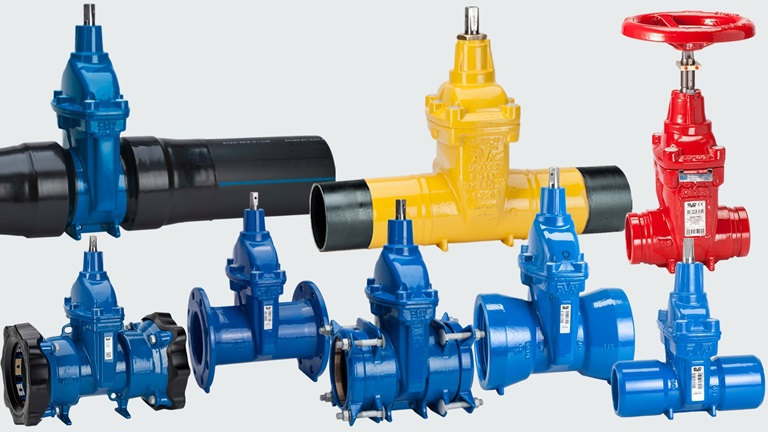

Купить задвижки AVK в Екатеринбурге с доставкой по России
ГК УРФО-Инжиниринг (Екатеринбург) — поставщик трубопроводной арматуры AVK для объектов водоснабжения, канализации и газораспределения.Мы предлагаем запорную арматуру AVK по выгодной цене — клиновые задвижки для воды, канализации и газа, шиберные задвижки, а также клапаны и фасонные части - работаем напрямую с заводом AVK, без лишних посредников.
Вы можете заказать задвижки AVK оптом и в розницу, ходовые позиции имеются в наличии на складе в Екатеринбурге с оперативной отгрузкой по Свердловской области и всей России.
При необходимости, привезем задвижки AVK под заказ — нестандартные типоразмеры, модели с электроприводом и специальные исполнения поставляются напрямую от производителя.
Оставьте заявку на сайте, свяжитесь с нами по тел: +7 (343) 382-05-58 или напишите на почту info@gkurfo.ru — специалисты УРФО-Инжиниринг помогут подобрать задвижку AVK по проекту, рассчитаем стоимость, согласуем характеристики с проектной документацией
