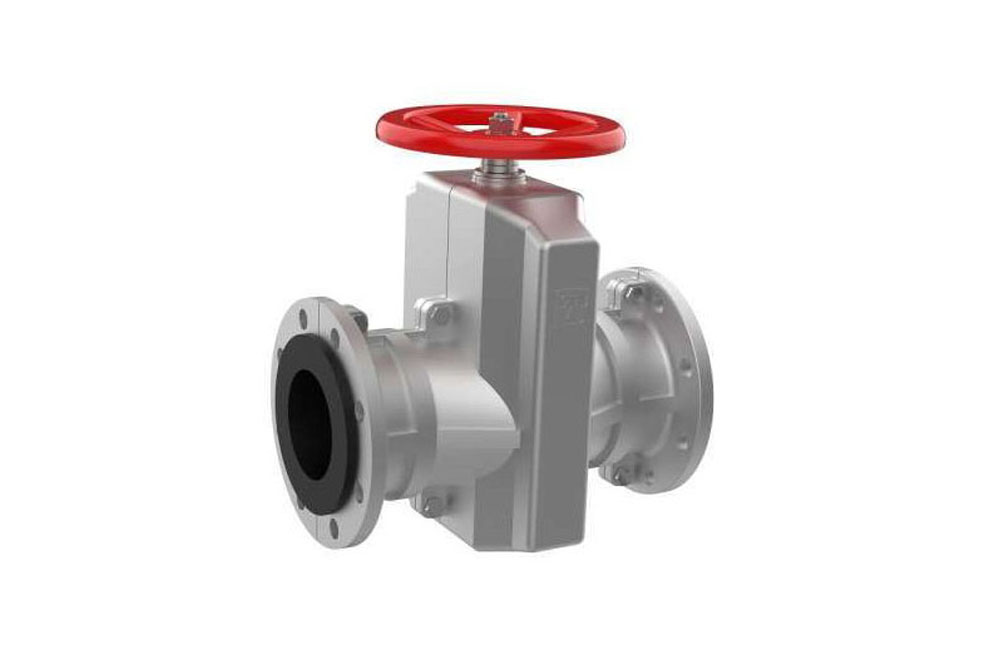

Шланговые задвижки (пережимные задвижки, задвижки с эластичным рукавом) — это надёжный тип трубопроводной арматуры, предназначенный для регулирования и полного перекрытия потока рабочей среды путём пережатия эластичного патрубка (шланга). Благодаря уникальной конструкции шланговые задвижки считаются одним из наиболее востребованных решений для работы с агрессивными, абразивными, вязкими и пульпообразными средами.
Принцип действия шланговых задвижек
Ключевое отличие шланговой задвижки от классических конструкций — в конструкции затвора. Внутри жёсткого корпуса размещён эластичный патрубок (шланг), через который движется транспортируемая среда. Регулирование потока осуществляется пережатием шланга специальным элементом затвора (клином, поршнем или траверсами).
При деформации патрубка меняется площадь проходного сечения, что позволяет плавно регулировать расход рабочей среды вплоть до полного перекрытия. В закрытом положении полностью пережатый эластичный патрубок надёжно запирает проход, полностью исключая попадание среды в трубопровод.
Терминология: Изначально эти изделия назывались «шланговые клапаны», но позже из-за принципа действия (шток движется перпендикулярно оси потока, как у задвижки) их стали относить к задвижкам. В действующем ГОСТ 22642-88 упоминаются «задвижки (затворы) шланговые запорные», однако в ГОСТ 24856-2014 наименование «затвор» для шланговой задвижки использовать не рекомендуется.
Устройство шланговой задвижки
1. Корпус
Корпус шланговой задвижки выполняет роль защиты мягкого патрубка от внешних механических и немеханических воздействий (включая УФ-излучение, к которому многие виды резины неравнодушны). Кроме того, корпус служит базисом для монтажа элементов затвора и привода.
Материалы, используемые в шланговых задвижках:
- Алюминий (цветные металлы) - Водоснабжение, нефтепродукты, агрессивные среды, абразивные пульпы.
- Чугун - Пищевые и химические среды, агрессивные вещества, не влияют на химический состав сырья.
- Углеродистая сталь - Температуры до нескольких сотен градусов, широкий диапазон сред.
- Полимеры/резина (неметаллы) - Ограничение по температуре (до 110°C), агрессивные и абразивные среды
Чаще всего к трубопроводу шланговые задвижки присоединяются фланцевым способом — задвижка шланговая фланцевая является наиболее распространённым вариантом.
2. Патрубок (эластичный рукав)
Главная особенность шланговой задвижки — единственная деталь, контактирующая с рабочей средой, это гибкий патрубок. Он выполняет функцию проточной части и одновременно надёжно изолирует металлические/пластиковые детали от среды, что критично при транспортировке агрессивных веществ.
Материалы патрубков:
- Бензостойкая резина
- Маслостойкая резина
- Бутадиен-нитрильная резина
- Изопреновая резина
- Кремнийорганическая резина
- Уретановая резина
- Этиленпропиленовая резина
- Материалы для пищевой промышленности (санитарные нормы)
Патрубок постоянно испытывает значительные нагрузки и изнашивается быстрее других узлов. При своевременной замене патрубка шланговая задвижка может эксплуатироваться 30 и более лет.
3. Затвор и привод
Пережимающее устройство может быть:
- Односторонним (работает только верхний затвор)
- Двусторонним (две части — верхняя и нижняя — движутся друг к другу, перекрывая патрубок)
Типы приводов:
- Ручной — маховик-рукоятка
- Пневмопривод
- Гидропривод
- Электропривод — особенно эффективен при больших сечениях и дистанционном автоматизированном управлении, способен немедленно заблокировать повреждённый участок трубопровода
Обозначение шланговых задвижек
Для шланговых задвижек используется таблица-фигура — сочетание букв и цифр, указывающее на тип арматуры, конструктивное исполнение, материал корпуса и уплотнения, вид привода.

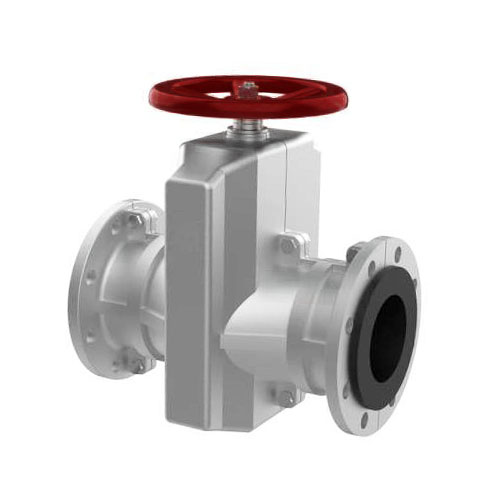

Пример: задвижка шланговая 33а17р
- 33 — тип арматуры (шланговая задвижка)
- а — материал корпуса (алюминий)
- с — углеродистая сталь, п — пластмасса, ч — чугун серый
- 5 — механический привод с конической передачей, 9 — электрический привод
- р — уплотнение из резины
Другие примеры: задвижка шланговая 33а26р, 33а5р, 33а903р.
Преимущества шланговых задвижек
1. Минимизация гидравлических потерь - Полнопроходное сечение, отсутствие участков застаивания.
2. Отсутствие заклинивания затвора - Не может выйти из строя из-за заклинивания.
3. Изоляция сред - Полностью исключён контакт между рабочей и внешней средой.
4. Отсутствие зарастания - Эластичный патрубок не подвержен зарастанию; отложения разрушаются при пережиме и смываются потоком.
5. Низкие эксплуатационные расходы - Удобный монтаж и техническое обслуживание.
6. Малое количество смачиваемых деталей - Только патрубок контактирует со средой.
7. Работа с «неудобными» средами - Агрессивные, абразивные, вязкие, пульпообразные, сыпучие среды.
Область применения
Шланговые задвижки идеально подходят для трубопроводов, транспортирующих среды, сложные для другой трубопроводной арматуры:
- Горнодобывающая промышленность (особенно обогатительные фабрики)
- Цементная промышленность
- Химическая промышленность
- Металлургическая промышленность
- Целлюлозно-бумажная промышленность
- Пищевая промышленность
- Нефтедобыча и нефтепереработка, газопроводы
- Керамика, стекло, пластмассы
- Обработка и транспортировка промышленных стоков
Рабочие параметры:
- Температура: от -30°C до +120°C (для некоторых конструкций до нескольких сотен градусов)
- Давление: до 1,6 МПа (16 бар), при закрытии — 3–40 бар
Обслуживание шланговых задвижек
Из-за постоянной нагрузки патрубок изнашивается быстрее других узлов. Сократить интенсивность износа можно своевременным техническим обслуживанием:
- Регулярная проверка состояния патрубка
- Замена изношенного патрубка — простой и быстрый процесс, не требующий специальных приспособлений
- Соблюдение инструкций при монтаже — требуется пространство минимум в один диаметр для хода затвора
При своевременной замене патрубков шланговая задвижка служит 30+ лет.
Шланговая задвижка — пример внешне простого, но чрезвычайно эффективного технического решения. Она не является универсальной заменой всем другим типам арматуры, но наиболее эффективна при совокупности широкого круга условий: работа с агрессивными, абразивными, вязкими, пульпообразными и сыпучими средами. Это позволило шланговым задвижкам занять и уверенно удерживать свою нишу среди других разновидностей трубопроводной арматуры.
