Крестовины в трубопроводной системе
Крестовина — это фасонный элемент, который формирует разветвление сразу на четыре направления (либо три, если это специсполнение). В инженерных сетях она решает сразу несколько задач:
- Компактное разветвление потока. Вместо каскада тройников и отводов можно использовать одну крестовину, сократив количество соединений и потенциальных мест протечек.
- Снижение гидравлических потерь. Грамотно подобранная крестовина минимизирует турбулентность и перепады давления в узле.
- Удобство проектирования и монтажа. Типовые исполнения позволяют быстро закладывать узлы в проектную документацию и собирать их на площадке.
- Ремонтопригодность и сервисные функции. В сериях с фланцевыми портами можно подключать гидранты, узлы отбора проб, манометры, а при необходимости — быстро демонтировать узел без резки труб.

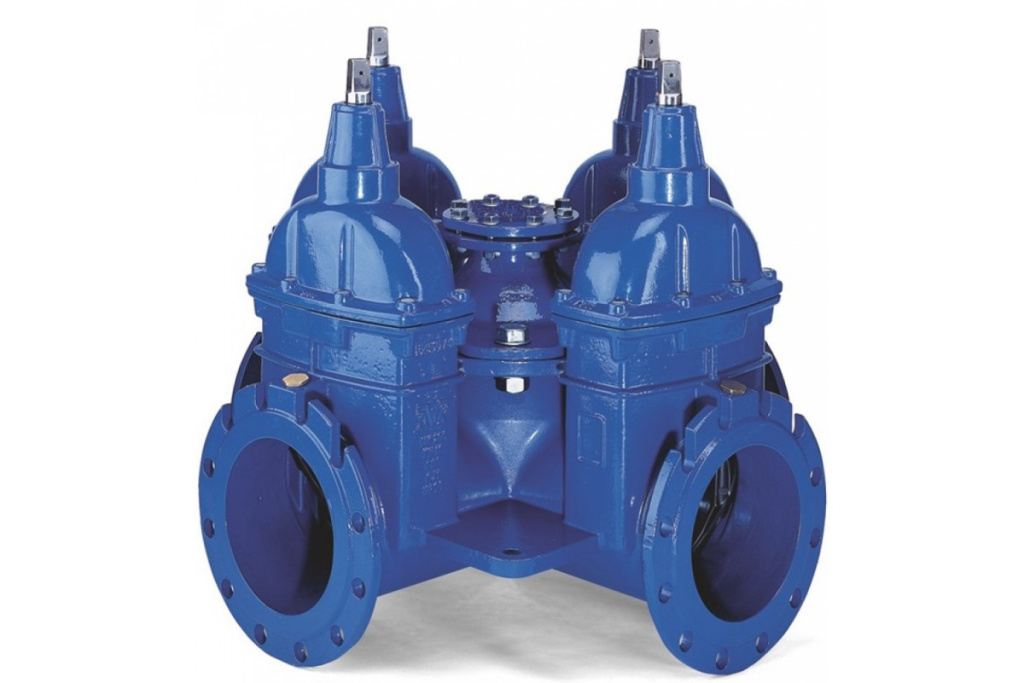

Серии крестовин AVK 18/xx: 18/01, 18/70, 18/80 — отличия и назначение
Крестовина AVK 18/01 — решение для ПЭ‑сетей
Это «гибридное» исполнение: чугунный корпус с заводскими ПЭ‑патрубками.
Ключевые особенности:
- Присоединение: ПЭ‑патрубки под сварку встык или электромуфтовую сварку; часто есть центральный фланец для сервисного отвода или подключения пожарного гидранта.
- Диаметры: типовой ряд DN 100–200 (уточняется по каталогу).
- Давление: PN 16.
- Материал корпуса: высокопрочный чугун (GJS‑500‑7) с эпоксидным покрытием.
- Уплотнения: EPDM (подходит для питьевой воды).
Где применяют: подземные водопроводы из ПЭ, узлы в камерах, где важен быстрый и надёжный переход «чугун — ПЭ».
Крестовина AVK 18/70 — универсальное фланцевое решение
Полностью фланцевая крестовина для классических стальных и чугунных сетей.
Ключевые особенности:
- Присоединение: фланцы по EN 1092‑2, рассверловка под ГОСТ 33259‑2015 (ряд 1).
- Диаметры: до DN 200 и выше (по каталогу).
- Давление: PN 16.
- Температура: до +70 °C.
- Материал и покрытие: высокопрочный чугун, эпоксидное покрытие по DIN 3476‑1 и EN 14901.
- Уплотнения: EPDM.
Где применяют: городские сети водоснабжения и водоотведения, насосные станции, узлы учёта, объекты с требованиями к ревизии и обслуживанию.
Крестовина AVK 18/80 — исполнение под сервисные узлы
Фланцевая крестовина со спецконфигурацией (часто в исполнении «три отвода»), ориентированная на узлы с подключением оборудования.
Ключевые особенности:
- Присоединение: фланцевое, конфигурация может быть не классической «четырёхлучевой», а с тремя выходами для основного потока и сервисных отводов.
- Диаметры: например, DN 150 (другие размеры — по каталогу).
- Давление: PN 10/16 (зависит от исполнения).
- Температура: до +70 °C.
- Материал: высокопрочный чугун с эпоксидным покрытием.
- Уплотнения: EPDM.
Где применяют: камеры с пожарными гидрантами, узлы учёта и контроля, распределительные узлы на объектах с повышенными требованиями к обслуживанию.
Какие проблемы решают крестовины AVK
- Сложная геометрия узла. Крестовина позволяет компактно развести потоки без лишних фитингов и сварных стыков.
- Риск протечек. Качественные уплотнения и точная геометрия посадочных мест исключают подтекания даже при перепадах давления.
- Несовместимость соединений. Серии 18/xx закрывают большинство проектных требований: есть варианты под ПЭ‑трубы, стальные и чугунные сети, разные типы фланцев.
- Трудности обслуживания. Фланцевые исполнения (18/70, 18/80) позволяют быстро демонтировать и заменить узел без резки труб.
- Ошибки при монтаже. Заводские ПЭ‑патрубки (18/01) и типовые фланцы снижают риск ошибок при стыковке.
Преимущества крестовин AVK серии 18/xx
- Герметичность. Конструкция и уплотнения EPDM обеспечивают надёжную работу даже при скачках давления.
- Долговечность. Высокопрочный чугун и эпоксидное покрытие рассчитаны на длительную подземную эксплуатацию, в том числе в агрессивных грунтах.
- Стандартизация. Соответствие EN и ГОСТ упрощает проектирование, согласование и монтаж.
- Сертификация. Продукция подходит для проектной документации и объектов с жёсткими требованиями к качеству.
- Гибкость исполнения. В линейке есть решения под разные задачи: ПЭ‑сети, классические сети, сервисные узлы с подключением оборудования.
Условия монтажа и важные нюансы
Чтобы узел служил долго и надёжно, при монтаже соблюдают следующие правила:
- Подготовка труб. Торцы должны быть ровными, чистыми и без заусенцев.
- Соосность. Обеспечьте точную центровку труб, чтобы избежать перекосов и напряжений в соединениях.
- Уплотнения и герметики. Используйте материалы, рекомендованные производителем, и соблюдайте технологию сборки.
- Затяжка фланцев. Выполняйте по схеме «крест‑накрест» с контролем момента затяжки, чтобы не деформировать фланцы.
- Испытания. После монтажа обязательно проводят проверку герметичности под рабочим давлением.
- Доступ для обслуживания. Если узел будет скрыт, предусмотрите возможность ревизии без демонтажа всей системы.
Для сложных проектов лучше привлекать квалифицированных монтажников и использовать типовые узлы, рекомендованные производителем.
