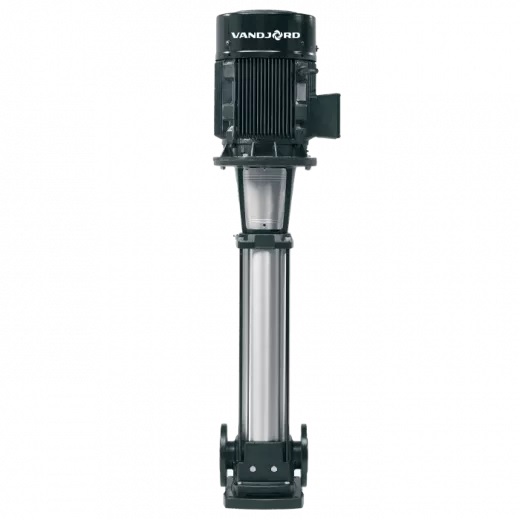

Насосы CRV представляют собой вертикальные многоступенчатые центробежные насосы.
Конструкция «ин-лайн» позволяет устанавливать насос на горизонтальном однотрубном трубопроводе с соосным горизонтальным расположением всасывающего и напорного патрубков одинакового размера. Такая схема расположения обеспечивает более компактную конструкцию насоса.
Насосы поставляются в различных типоразмерах и с различным количеством ступеней для обеспечения требуемого расхода и давления.
Насосы CRV предназначены для различных вариантов применения, для перекачивания питьевой воды и химических реагентов, и подходят для широкого ряда насосных систем с соответствующими требованиями к характеристикам и материалу насоса.
Насос CRV состоит из двух основных компонентов: электродвигателя и насосного агрегата.
Электродвигатель представляет собой высокоэффективный электродвигатель, соответствующий стандартам IE2/IE3.
Насосный агрегат состоит из оптимизированной гидравлической части, различных типов соединений, цилиндрического кожуха, головной части и других деталей.
Вид
|
Вертикальные насосы "ин-лайн" |
Тип
|
CRV |
Давление, PN
|
16 - 25 бар |
Присоединение
|
DN 25 - DN 150 |
Среда
|
Невязкие, взрывобезопасные и негорючие, не содержащие твердые или волокнистые включения жидкости. Для перекачивания химически агрессивных жидкостей необходимо выбрать соответствующую комбинацию материалов насоса, стойких к рабочей среде. |
Т рабочей среды, ˚С
|
-20 .. 120 °C |
Температура окружающей среды, ˚С
|
До +40 °C |
Напряжение, В
|
3 x 220-230D/380-400Y В, от 4 кВт: 3 x 380-400D/660-690Y В |
Степень защиты (IEC 34-5)
|
IP55 |
Класс изоляции (IEC 85)
|
F |
Расход, куб.м/час
|
1 - 200 м3/ч |
Напор, м.
|
12 - 312 м |
Мощность, кВт
|
0,37 - 110 кВт |
Конструкция «ин-лайн» позволяет устанавливать насос на горизонтальном однотрубном трубопроводе с соосным горизонтальным расположением всасывающего и напорного патрубков одинакового размера. Такая схема расположения обеспечивает более компактную конструкцию насоса.
Насосы поставляются в различных типоразмерах и с различным количеством ступеней для обеспечения требуемого расхода и давления.
Насосы CRV предназначены для различных вариантов применения, для перекачивания питьевой воды и химических реагентов, и подходят для широкого ряда насосных систем с соответствующими требованиями к характеристикам и материалу насоса.
Насос CRV состоит из двух основных компонентов: электродвигателя и насосного агрегата.
Электродвигатель представляет собой высокоэффективный электродвигатель, соответствующий стандартам IE2/IE3.
Насосный агрегат состоит из оптимизированной гидравлической части, различных типов соединений, цилиндрического кожуха, головной части и других деталей.
Области применения:
Водоснабжение:
•Фильтрация и перекачивание воды для станций водоснабжения
•Распределение воды из станций водоснабжения
•Повышение давления в магистральных трубопроводах
Промышленность:
•Повышение давления
•Перекачивание технологической воды
•Подпитка котлов
•Охлаждение и кондиционирование воздуха
•Системы пожаротушения
•Перенос специальных жидкостей
Водоподготовка:
•Фильтрация
•Обратный осмос для опреснения солоноватых вод.
Инженерное оборудование коммерческих зданий:
•Системы охлаждения и циркуляции воды
•Системы горячего водоснабжения
•Повышение давления
•Подпитка котлов
•Системы пожаротушения
•Системы централизованного теплоснабжения
Типовой ряд:
Артикул: | Марка: | Артикул: | Марка: | Артикул: | Марка: | Артикул: | Марка: | Артикул: | Марка: |
74111001 |
CRV 1-2А |
74133011 |
CRV 3-12N |
74137002 |
CRV 10-3N |
74121009 |
CRV 32-7B | 74123009 | CRV 64-4-1В |
74111002 | CRV 1-ЗА |
74133012 |
CRV 3-13N |
74137003 |
CRV 10-4N | 74121020 | CRV 32-8-2B |
74123010 |
CRV 64-4В |
74111003 | CRV 1-4А | 74133013 | CRV 3-15N | 74137004 | CRV 10-5N |
74121010 |
CRV 32-8B | 74123011 | CRV 64-5-2В |
74111004 | CRV 1-5А | 74133014 | CRV 3-17N | 74137005 | CRV 10-6N | 74121021 | CRV 32-9-2B | 74123021 | CRV 64-5-1В |
74111005 | CRV 1-6А | 74133015 | CRV 3-19N | 74137006 | CRV 10-7N | 74121011 | CRV 32-9B | 74123012 | CRV 64-5В |
74111006 | CRV 1-7А | 74133016 | CRV 3-21N | 74137007 | CRV 10-8N | 74121022 | CRV 32-10-2B | 74123013 | CRV 64-6-2В |
74111007 | CRV 1-8А | 74133017 | CRV 3-23N | 74137008 | CRV 10-9N | 74121012 | CRV 32-10B | 74123014 | CRV 64-6-1В |
74111008 | CRV 1-9А | 74133018 | CRV 3-25N | 74137009 | CRV 10-10N | 74121023 | CRV 32-11-2B | 74123015 | CRV 64-6В |
74111009 | CRV 1-10А | 74133019 | CRV 3-27N | 74137010 | CRV 10-12N | 74121013 | CRV 32-11B | 74123016 | CRV 64-7-2В |
74111010 | CRV 1-11А | 74133020 | CRV 3-29N | 74137011 | CRV 10-14N | 74121024 | CRV 32-12-2B | 74123017 | CRV 64-7-1В |
74111011 | CRV 1-12А | 74133021 | CRV 3-31N | 74137012 | CRV 10-16N | 74121014 | CRV 32-12B | 74123018 | CRV 64-7В |
74111012 | CRV 1-13А | 74133022 | CRV 3-33N | 74137013 | CRV 10-18N | 74121025 | CRV 32-13-2B | 74123019 | CRV 64-8-2В |
74111013 | CRV 1-15А | 74133023 | CRV 3-36N | 74137014 | CRV 10-20N | 74121026 | CRV 32-13B | 74123022 | CRV 64-8-1В |
74111014 | CRV 1-17А |
74115001 |
CRV 5-2А | 74137015 | CRV 10-22N | 74121027 | CRV 32-14-2B | 74124008 | CRV 90-1-1В |
74111015 | CRV 1-19А | 74115002 | CRV 5-ЗА |
74118013 |
CRV 15-1В | 74121028 | CRV 32-14B |
74124001 |
CRV 90-1В |
74111016 | CRV 1-21А | 74115003 | CRV 5-4А | 74118001 | CRV 15-2В | 74121001 | CRV 32-1-1N | 74124009 | CRV 90-2-2В |
74111017 | CRV 1-23А | 74115004 | CRV 5-5А | 74118002 | CRV 15-ЗВ | 74121002 | CRV 32-1N | 74124002 | CRV 90-2В |
74111018 |
CRV 1-25А | 74115005 | CRV 5-6А | 74118003 | CRV 15-4В |
74121003 |
CRV 32-2-2N | 74124003 | CRV 90-3-2В |
74111019 | CRV 1-27А | 74115006 | CRV 5-7А | 74118004 | CRV 15-5В | 74121004 | CRV 32-2N | 74124004 | CRV 90-ЗВ |
74111020 | CRV 1-ЗОА | 74115007 | CRV 5-8А | 74118005 | CRV 15-6В | 74121015 | CRV 32-3-2N | 74124005 | CRV 90-4-2В |
74111021 | CRV 1-ЗЗА | 74115008 | CRV 5-9А | 74118006 | CRV 15-7В | 74121005 | CRV 32-3N | 74124010 | CRV 90-4В |
74111022 | CRV 1-36А | 74115009 | CRV 5-10А | 74118007 | CRV 15-8В | 74121016 | CRV 32-4-2N | 74124006 | CRV 90-5-2В |
74131001 |
CRV 1-2N | 74115010 | CRV 5-11А | 74118008 | CRV 15-9В | 74121006 | CRV 32-4N | 74124011 | CRV 90-5В |
74131002 | CRV 1-3N | 74115011 | CRV 5-12А |
74118009 |
CRV 15-10В | 74121017 | CRV 32-5-2N | 74124012 | CRV 90-6-2В |
74131003 | CRV 1-4N | 74115012 | CRV 5-13А | 74118010 | CRV 15-12В | 74121007 | CRV 32-5N | 74124007 | CRV90-6B |
74131004 | CRV 1-5N | 74115013 | CRV 5-14А | 74118011 | CRV 15-14В | 74121018 | CRV 32-6-2N | 74125001 | CRV 120-1В |
74131005 | CRV 1-6N |
74115014 |
CRV 5-15А | 74118012 | CRV 15-17В | 74121008 | CRV 32-6N | 74125002 | CRV 120-2-1B |
74131006 | CRV 1-7N | 74115015 | CRV 5-16А | 74138013 | CRV 15-1N | 74121019 | CRV 32-7-2N | 74125003 | CRV 120-2-2B |
74131007 | CRV 1-8N | 74115016 | CRV 5-18А | 74138001 | CRV 15-2N | 74121009 | CRV 32-7N |
74125004 |
CRV 120-2B |
74131008 | CRV 1-9N | 74115017 | CRV 5-20А | 74138002 | CRV 15-3N | 74121020 | CRV 32-8-2N | 74125005 | CRV 120-3-1B |
74131009 | CRV 1-10N | 74115018 | CRV 5-22А | 74138003 | CRV 15-4N | 74121010 | CRV 32-8N | 74125006 | CRV 120-3-2B |
74131010 | CRV 1-11N | 74115019 | CRV 5-24А | 74138004 | CRV 15-5N | 74121021 | CRV 32-9-2N | 74125007 | CRV 120-3B |
74131011 | CRV 1-12N | 74115020 | CRV 5-26А | 74138005 | CRV 15-6N |
74121011 |
CRV 32-9N | 74125008 | CRV 120-4-1B |
74131012 | CRV 1-13N | 74115021 | CRV 5-29А | 74138006 | CRV 15-7N | 74121022 | CRV 32-10-2N | 74125009 | CRV 120-4-2B |
74131013 | CRV 1-15N | 74115022 | CRV 5-32В | 74138007 | CRV 15-8N | 74121012 | CRV 32-ION | 74125010 | CRV 120-4B |
74131014 | CRV 1-17N | 74115023 | CRV 5-36В | 74138008 | CRV 15-9N | 74121023 | CRV 32-11-2N | 74125011 | CRV 120-5-1B |
74131015 | CRV 1-19N | 74135001 | CRV 5-2N |
74138009 |
CRV 15-10N | 74121013 | CRV 32-11N | 74125012 | CRV 120-5-2B |
74131016 | CRV 1-21N | 74135002 | CRV 5-3N | 74138010 | CRV 15-12N | 74121024 | CRV 32-12-2N | 74125013 | CRV 120-5B |
74131017 | CRV 1-23N | 74135003 | CRV 5-4N | 74138011 | CRV 15-14N | 74121014 | CRV 32-12N | 74125014 | CRV 120-6-1B |
74131018 | CRV 1-25N | 74135004 | CRV 5-5N | 74138012 | CRV 15-17N | 74121025 | CRV 32-13-2N | 74125015 | CRV 120-6-2B |
74131019 | CRV 1-27N | 74135005 | CRV 5-6N | 74119001 | CRV 20-1В | 74121026 | CRV 32-13N |
74125016 |
CRV 120-6B |
74131020 | CRV 1-30N | 74135006 | CRV 5-7N | 74119002 | CRV 20-2В | 74121027 | CRV 32-14-2N | 74125017 | CRV 120-7-1B |
74131021 | CRV 1-33N | 74135007 | CRV 5-8N | 74119003 | CRV 20-ЗВ | 74121028 | CRV 32-14N | 74125018 | CRV 120-7-2B |
74131022 | CRV 1-36N | 74135008 | CRV 5-9N | 74119004 | CRV 20-4В | 74122001 | CRV 45-1-1B | 74125019 | CRV 120-7B |
74113001 | CRV 3-2А |
74135009 |
CRV 5-10N | 74119005 | CRV 20-5В | 74122002 | CRV 45-1B | 74126001 | CRV 150-1-1B |
74113002 |
CRV З-ЗА | 74135010 | CRV 5-11N | 74119006 | CRV 20-6В | 74122003 | CRV 45-2-2B | 74126002 | CRV 150-1B |
74113003 | CRV 3-4А | 74135011 | CRV 5-12N | 74119007 | CRV 20-7В |
74122004 |
CRV 45-2B | 74126003 | CRV 150-2-1B |
74113004 | CRV 3-5А | 74135012 | CRV 5-13N | 74119008 | CRV 20-8В | 74122005 | CRV 45-3-2B | 74126004 | CRV 150-2-2B |
74113005 | CRV 3-6А | 74135013 | CRV 5-14N |
74119009 |
CRV 20-10В | 74122006 | CRV45-3B | 74126005 | CRV 150-2B |
74113006 | CRV 3-7А | 74135014 | CRV 5-15N | 74119010 | CRV 20-12В | 74122007 | CRV 45-4-2B | 74126007 | CRV 150-3-2B |
74113007 | CRV 3-8А | 74135015 | CRV 5-16N | 74119011 | CRV 20-14В | 74122008 | CRV 45-4B | 74126006 | CRV 150-3-1B |
74113008 | CRV 3-9А | 74135016 | CRV 5-18N | 74119012 | CRV 20-17В | 74122025 | CRV 45-5-2B | 74126008 | СRV 150-3B |
74113009 | CRV 3-10А | 74135017 | CRV 5-20N | 74139001 | CRV 20-1N | 74122009 | CRV45-5B | 74126009 | CRV 150-4-1B |
74113010 |
CRV 3-11А | 74135018 | CRV 5-22N | 74139002 | CRV 20-2N | 74122010 | CRV 45-6-2 | 74126010 | CRV 150-4-2B |
74113011 | CRV 3-12А | 74135019 | CRV 5-24N | 74139003 | CRV 20-3N | 74122011 | CRV45-6B | 74126011 | CRV 150-4B |
74113012 | CRV 3-13А | 74135020 | CRV 5-26N | 74139004 | CRV 20-4N | 74122012 | CRV 45-7-2B |
74126013 |
CRV 150-5-2B |
74113013 | CRV 3-15А |
74135021 |
CRV 5-29N | 74139005 | CRV 20-5N | 74122013 | CRV45-7B | 74126012 | CRV 150-5-1B |
74113014 | CRV 3-17А | 74135022 | CRV 5-32N | 74139006 | CRV 20-6N | 74122014 | CRV 45-8-2B | 74126014 | CRV 150-5B |
74113015 | CRV 3-19А | 74135023 | CRV 5-36N | 74139007 | CRV 20-7N | 74122015 | CRV45-8B | 74126015 | CRV 150-6-1B |
74113016 | CRV 3-21А | 74117016 | CRV 10-1В | 74139008 | CRV 20-8N | 74122016 | CRV 45-9-2B | 74126016 | CRV 150-6-2B |
74113017 | CRV 3-23А | 74117001 | CRV 10-2В |
74139009 |
CRV 20-10N |
74122017 |
CRV 45-9B | 74126017 | СRV 150-6B |
74113018 | CRV 3-25А | 74117002 | CRV 10-ЗВ | 74139010 | CRV 20-12N | 74122018 | CRV 45-10-2B | 74127001 | CRV 200-1-1В |
74113019 | CRV 3-27А | 74117003 | CRV 10-4В | 74139011 | CRV 20-14N | 74122019 | CRV 45-10B | 74127002 | CRV 200-1-1В |
74113020 | CRV 3-29А | 74117004 | CRV 10-5В | 74139012 | CRV 20-17N | 74122020 | CRV 45-11-2B | 74127003 | CRV 200-1В |
74113021 | CRV 3-31А | 74117005 | CRV 10-6В | 74121001 | CRV 32-1-1B | 74122021 | CRV 45-11B | 74127004 | CRV 200-2-2В |
74113022 | CRV З-ЗЗА | 74117006 | CRV 10-7В | 74121002 | CRV 32-1B | 74122022 | CRV 45-12-2B | 74127005 | CRV 200-2-2В |
74113023 | CRV 3-36А | 74117007 | CRV 10-8В | 74121003 | CRV 32-2-2B | 74122023 | CRV 45-12B | 74127006 | CRV 200-2-1В |
74133001 |
CRV 3-2N | 74117008 | CRV 10-9В | 74121004 | CRV 32-2B | 74122024 | CRV 45-13-2B |
74127007 |
CRV 200-2В |
74133002 | CRV 3-3N |
74117009 |
CRV 10-10В | 74121015 | CRV 32-3-2B | 74123001 | CRV 64-1-1В | 74127008 | CRV 200-3-2В |
74133003 | CRV 3-4N | 74117010 | CRV 10-12В | 74121005 | CRV 32-3B |
74123002 |
CRV 64-1В | 74127009 | CRV 200-3-2В |
74133004 | CRV 3-5N | 74117011 | CRV 10-14В |
74121016 |
CRV 32-4-2B | 74123020 | CRV 64-2-2В | 74127010 | CRV 200-3-2В |
74133005 | CRV 3-6N | 74117012 | CRV 10-16В | 74121006 | CRV 32-4B | 74123003 | CRV 64-2-1В | 74127011 | CRV 200-3-1В |
74133006 | CRV 3-7N | 74117013 | CRV 10-18В | 74121017 | CRV 32-5-2B | 74123004 | CRV 64-2В | 74127012 | CRV 200-3-1В |
74133007 | CRV 3-8N | 74117014 | CRV 10-20В | 74121007 | CRV 32-5B | 74123005 | CRV 64-3-2В | 74127013 | CRV 200-ЗВ |
74133008 | CRV 3-9N | 74117015 | CRV 10-22В | 74121018 | CRV 32-6-2B | 74123006 | CRV 64-3-1В | 74127014 | CRV 200-4-2В |
74133009 | CRV 3-10N | 74137016 | CRV 10-2N | 74121008 | CRV 32-6B | 74123007 | CRV 64-ЗВ | 74127015 | CRV 200-4-2В |
74133010 | CRV 3-11N | 74137001 | CRV 10-2N | 74121019 | CRV 32-7-2B | 74123008 | CRV 64-4-2В | 74127016 | CRV 200-4-1В |
74127017 | CRV 200-4В |
Модели с овальными фланцем:
Артикул: | Марка: | Артикул: | Марка: | Артикул: | Марка: | Артикул: | Марка: | Артикул: | Марка: |
74111727 |
CRV 1-2А |
74111736 |
CRV 1-17А |
74113707 |
CRV 3-11А |
74115741 |
CRV 5-7А |
74117718 |
CRV 10-2А |
74111701 | CRV 1-ЗА | 74111737 | CRV 1-19А | 74113708 | CRV 3-12А | 74115710 | CRV 5-8А | 74117719 | CRV 10-ЗА |
74111728 | CRV 1-4А | 74111738 | CRV 1-21А | 74113709 | CRV 3-13А | 74115711 | CRV 5-9А | 74117720 | CRV 10-4А |
74111729 | CRV 1-5А | 74111739 | CRV 1-23 А | 74113710 | CRV 3-15А | 74115712 | CRV 5-10А | 74117721 | CRV 10-5А |
74111702 | CRV 1-6А | 74113736 | CRV 3-2А | 74113711 | CRV 3-17А | 74115713 | CRV 5-11А | 74117722 | CRV 10-6А |
74111730 | CRV 1-7А | 74113703 | CRV З-ЗА | 74113741 | CRV 3-19А | 74115714 | CRV 5-12А | 74117723 | CRV 10-7А |
74111731 | CRV 1-8А | 74113737 | CRV 3-4А | 74113712 | CRV 3-21А | 74115742 | CRV 5-13А | 74117702 | CRV 10-8А |
74111703 | CRV 1-9А | 74113738 | CRV 3-5А | 74113742 | CRV 3-23А | 74115715 | CRV 5-14А | 74117701 | CRV 10-9А |
74111732 | CRV 1-10А | 74113704 | CRV 3-6А | 74115705 | CRV 5-2А | 74115716 | CRV 5-15А | 74117724 | CRV 10-10А |
74111733 | CRV 1-11А | 74113739 | CRV 3-7А | 74115706 | CRV 5-ЗА | 74115717 | CRV 5-16А | 74117725 | CRV 10-12А |
74111734 | CRV 1-12А | 74113705 | CRV 3-8А | 74115707 | CRV 5-4А | 74115718 | CRV 5-18А | 74117726 | CRV 10-14А |
74111704 | CRV 1-13А | 74113706 | CRV 3-9А | 74115708 | CRV 5-5А | 74115743 | CRV 5-20А | ||
74111735 | CRV 1-15А | 74113740 | CRV 3-10А | 74115709 | CRV 5-6А | 74115719 | CRV 5-22А |
