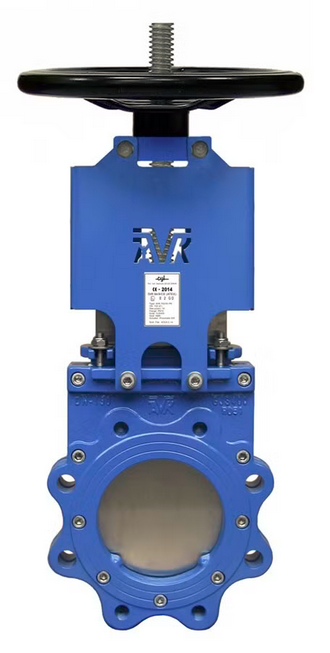

Задвижка шиберная ножевая AVK серия 702/20 PN10 DN50 с выдвижным штоком
Арт. 702-0050-10-0000133
Рекомендуем
Характеристики
Серия
—
Серия 702/20
Вид
—
Задвижка
Тип
—
Шиберная (ножевая)
DN
—
50
Давление, PN
—
10
Материал
—
Высокопрочный чугун
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Задвижка шиберная ножевая AVK серия 702/20 PN10 DN50 с выдвижным штоком
Арт. 702-0050-10-0000133
Характеристики
|
Серия
|
Серия 702/20 |
|
Вид
|
Задвижка |
|
Тип
|
Шиберная (ножевая) |
|
DN
|
50 |
|
Давление, PN
|
10 |
|
Материал
|
Высокопрочный чугун |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
Водоотведение |
|
Среда
|
Нейтральные жидкости, сточные воды |
|
Т рабочей среды, ˚С
|
80 |
|
Температура окружающей среды, ˚С
|
от 0°C до +80°C |
|
Управление
|
Ручное |
|
Уплотнение
|
Резина NBR |
|
Направление
|
Двустороннее |
Шиберная ножевая задвижка с выдвижным штоком и штурвалом. Для сточных вод с температурой от 0°C до +80°C.
| Вариант 702/20-103 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN50 - DN600 |
| Классификация давления | PN 10 |
Преимущества
- Сменный сальник уплотнения позволяет замену уплотнения без демонтажа задвижки;
- Задвижка - самоочищающаяся благодаря сталкиванию частиц при подъеме ножа. В качестве дополнительной защиты сальника, можно заказать скребок.
- Двунаправленная, может устанавливаться независимо от направления потока;
- С полным проходом, без заужений;
- Дно без выемок, что предотвращает нарост отложений;
- Благодаря отсутствию полостей в корпусе, засорение или закупорка задвижки исключается;
- Цельный U-образный уплотнительный профиль из резины NBR со стальным армированием, предохраняющим его от повреждений во время работы расположен между элементами корпуса, что позволяет компенсировать допустимые погрешности в покрытии и отливке;
- Защищенный шток со стойкой подготовлены для монтажа микровыключателей и индуктивных датчиковШток соединен с ножом посредством самоконтрящихся гаек;
- Бортики в днище отлиты вместе с корпусом, предохраняют нож от изгибания под давлением;
- Корпус из высокопрочного чугуна с эпоксидно-полиэфирным покрытием стойким к ультрафиолетовому излучению толщиной 100-150 мкм, RAL 5017, по запросу из кислотоустойчивой нержавеющей стали или дуплексной стали;
- Стойки из углеродистой стали с порошковым покрытием PPA 571 Aqua;
- Нож, шток, болты и гайки из кислотоустойчивой нержавеющей стали;
- Шайбы под болтами защищают покрытие;
- Задвижка с компактными габаритами и небольшим весом;
- Задвижка соответствует требованиям по оборудованию, работающему под давлением (97/23/СЕ);
- Задвижка соответствует требованиям ATEX 94/9/94EС (в области взрывобезопасности оборудования);
- Диаметры >600 доступны под заказ;
- Под заказ доступно исполнение задвижки для более высокого рабочего давления.

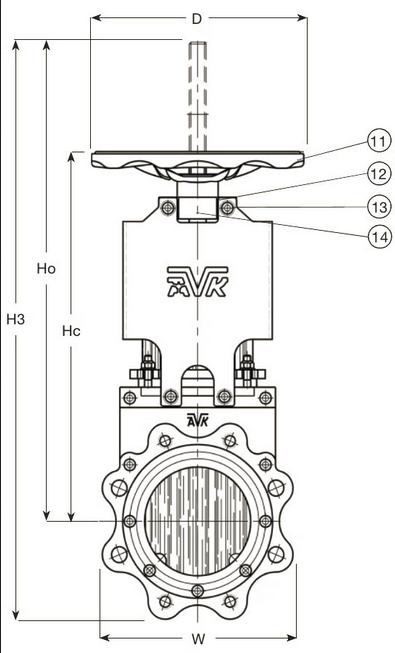

Артикулы и размеры

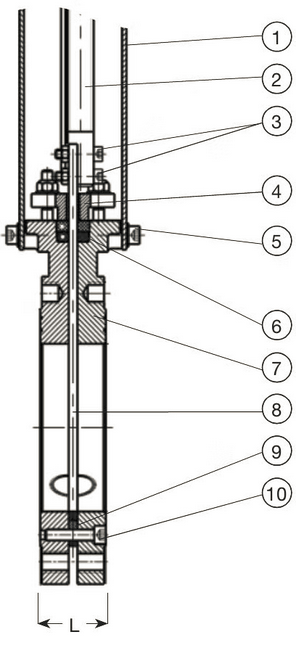

Комплектующие
| 1. | Стойка | углеродистая сталь |
| 2. | Шток | нержавеющая сталь AISI 316 |
| 3. | Болт | нержавеющая сталь А4 |
| 4. | Сальник | высокопрочный чугун GJS-400-15 (GGG-40) |
| 5. | Болт | нержавеющая сталь А4 |
| 6. | Сальниковая набивка | резина NBR и фторопласт (PTFE) |
| 7. | Корпус | высокопрочный чугун GJS-400-15 (GGG-40) |
| 8. | Нож | нержавеющая сталь AISI 316 |
| 9. | U-образное уплотнение | сталь / NBR |
| 10. | Болт | нержавеющая сталь А4 |
| 11. | Маховик | сталь |
| 12. | Шайба | нержавеющая сталь А4 |
| 13. | Болт | нержавеющая сталь А4 |
| 14. | Подшипник | углеродистая сталь |
Стандарты
- Межфланцевое расстояние по DIN/EN 558-1, серия 20 (К1) до и вкл. DN 350
- Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
