Затвор дисковый AVK с двойным эксцентриком серия 756/100-020 PN16 (фланец PN10/16) DN150 c седлом из нержавеющей стали, редуктор (IP67)
Арт. 756-0150-1-1400009
Рекомендуем
Характеристики
Серия
—
Серия 756/100-020
Вид
—
Затвор дисковый
Тип
—
Двухэксцентриковый
DN
—
150
Давление, PN
—
PN16
Материал
—
Высокопрочный чугун
Цена действительна только для сайта и может отличаться от указанной в прайс-листе
Затвор дисковый AVK с двойным эксцентриком серия 756/100-020 PN16 (фланец PN10/16) DN150 c седлом из нержавеющей стали, редуктор (IP67)
Арт. 756-0150-1-1400009
Характеристики
|
Серия
|
Серия 756/100-020 |
|
Вид
|
Затвор дисковый |
|
Тип
|
Двухэксцентриковый |
|
DN
|
150 |
|
Давление, PN
|
PN16 |
|
Материал
|
Высокопрочный чугун |
|
Присоединение
|
Фланцевое |
|
Инженерная система
|
Водоотведение |
|
Среда
|
Вода, нейтральные жидкости |
|
Т рабочей среды, ˚С
|
70°C |
|
Температура окружающей среды, ˚С
|
от -40С до +60С |
|
Управление
|
Ручное |
|
Материал запирающего элемента
|
Чугун |
|
Уплотнение
|
EPDM |
|
Направление
|
Двустороннее |

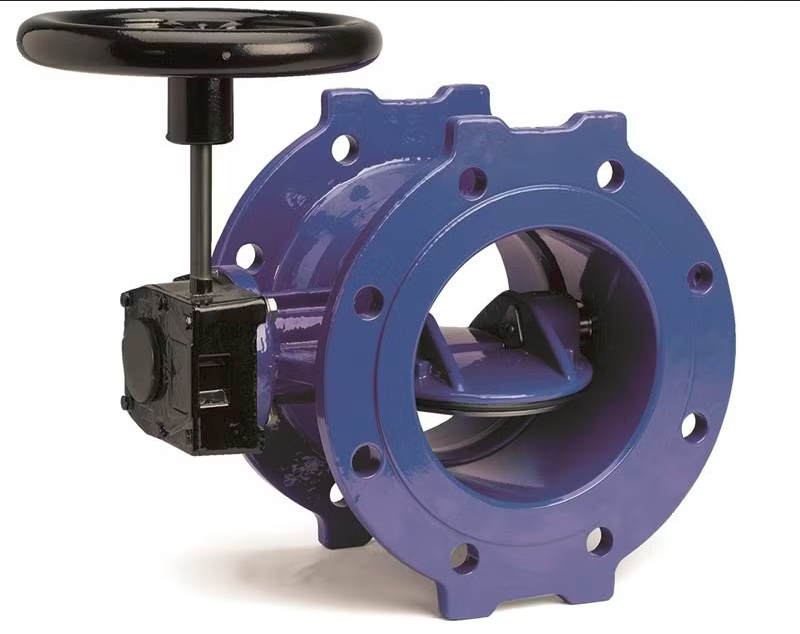

Дисковый поворотный затвор с двойным эксцентриком согласно EN 593 с седлом из нержавеющей стали и редуктором IP67 c маховиком. Для воды и нейтральных жидкостей до макс. 70°C.
В конструкции дисковых поворотных затворов AVK с двойным эксцентриком используется наклоненный диск, что обеспечивает длительный срок службы и легкий технический уход. Уплотнение седла из резины EPDM собственного производства AVK, утвержденной для контакта с питьевой водой, имеет большую упругость, что позволяет ему восстанавливать свою первоначальную форму после прижатия диском. Защитное эпоксидное покрытие имеет сертификат соответствия GSK. Концы вала защищены от коррозии, что гарантирует длительный срок службы. Затвор обеспечивает возможность работы в обоих направлениях потока.
| Вариант 756/100-020 | |
|---|---|
| Соединение | Фланцевое |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN150 - DN600 |
| Классификация давления | PN 10/16 |
| Направление закрытия | Закрытие по часовой стрелке |
Преимущества
- Наклоненный диск снижает компрессию на уплотнения седла уже после нескольких градусов открытия, что обеспечивает долговечность службы и позволяет максимально снизить рабочие моменты;
- Профиль уплотнения седла и качественная резина обеспечивают низкие рабочие моменты;
- Кольцо уплотнения из нержавеющей стали;
- Резьбовые винтовые отверстия в диске защищены от коррозии кольцами круглого сечения;
- Заменяемое седло из нержавеющей стали запрессовано в корпус вместе с уплотнительным кольцом круглого сечения;
- Вал из нержавеющей стали с самосмазывающимися подшипниками;
- Концы вала защищены от коррозии заглушкой из нержавеющей стали и прокладкой;
- Сменное уплотнение вала с кольцом круглого сечения из резины EPDM на кольце из нержавеющей стали, с аналогичным кольцом в корпусе затвора, с плоской прокладкой из резины EPDM и кольцом круглого сечения из резины NBR;
- Устройство блокировки диска по запросу;
- Корпус затвора и диск из ковкого чугуна покрыты эпоксидным покрытием RAL 5017 по DIN 3476-1 и EN 14901, сертификат GSK.

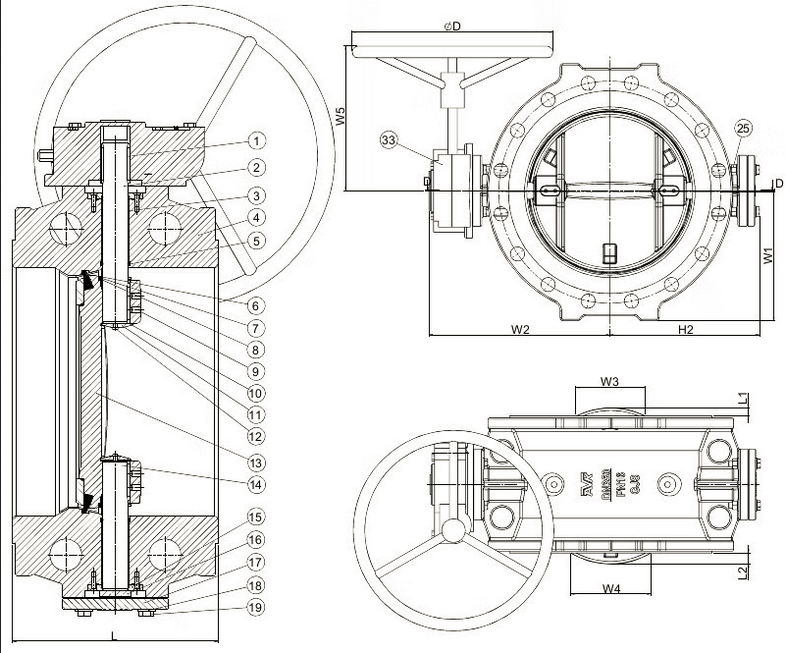

Артикулы и размеры
| Артикул |
DN мм |
Рассверловка фланцев |
D мм |
L мм |
L1 мм |
L2 мм |
H2 мм |
W1 мм |
W2 мм |
W3 мм |
W4 мм |
W5 мм |
Расчетная масса кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 756-0150-1-1400009 | 150 | PN10/16 | 250 | 210 | - | - | 201 | 155 | 263 | - | - | 276 | 37 |
| 756-0200-1-0400009 | 200 | PN10 | 250 | 230 | - | - | 225 | 182 | 279 | - | - | 276 | 51 |
| 756-0200-1-1400009 | 200 | PN16 | 250 | 230 | - | - | 225 | 182 | 279 | - | - | 276 | 51 |
| 756-0250-1-0400009 | 250 | PN10 | 250 | 250 | - | 1 | 259 | 215 | 313 | - | 6 | 276 | 71 |
| 756-0250-1-1400009 | 250 | PN16 | 250 | 250 | - | 1 | 259 | 215 | 313 | - | 6 | 276 | 71 |
| 756-0300-1-0400009 | 300 | PN10 | 250 | 270 | 1 | 12 | 293 | 242 | 343 | 6 | 104 | 276 | 71 |
| 756-0300-1-1400009 | 300 | PN16 | 400 | 270 | 1 | 12 | 293 | 242 | 343 | 6 | 104 | 306 | 71 |
| 756-0350-1-0400009 | 350 | PN10 | 250 | 290 | 20 | 26 | 318 | 272 | 369 | 151 | 173 | 276 | 128 |
| 756-0350-1-1400009 | 350 | PN16 | 400 | 290 | 20 | 26 | 318 | 272 | 369 | 151 | 173 | 306 | 128 |
| 756-0400-1-0400009 | 400 | PN10 | 400 | 310 | 35 | 41 | 349 | 302 | 403 | 215 | 232 | 306 | 166 |
| 756-0400-1-1400009 | 400 | PN16 | 400 | 310 | 35 | 41 | 349 | 302 | 403 | 215 | 232 | 306 | 166 |
| 756-0450-1-0400009 | 450 | PN10 | 400 | 330 | 48 | 55 | 389 | 332 | 440 | 267 | 284 | 306 | 211 |
| 756-0450-1-1400009 | 450 | PN16 | 500 | 330 | 48 | 55 | 389 | 332 | 440 | 267 | 284 | 416 | 219 |
| 756-0500-1-0400009 | 500 | PN10 | 400 | 350 | 63 | 69 | 417 | 338 | 468 | 322 | 335 | 306 | 206 |
| 756-0500-1-1400009 | 500 | PN16 | 500 | 350 | 63 | 69 | 426 | 371 | 477 | 322 | 335 | 416 | 282 |
| 756-0600-1-0400009 | 600 | PN10 | 500 | 390 | 94 | 100 | 476 | 393 | 536 | 426 | 437 | 416 | 206 |
| 756-0600-1-1400009 | 600 | PN16 | 600 | 390 | 94 | 100 | 502 | 435 | 556 | 426 | 437 | 456 | 425 |

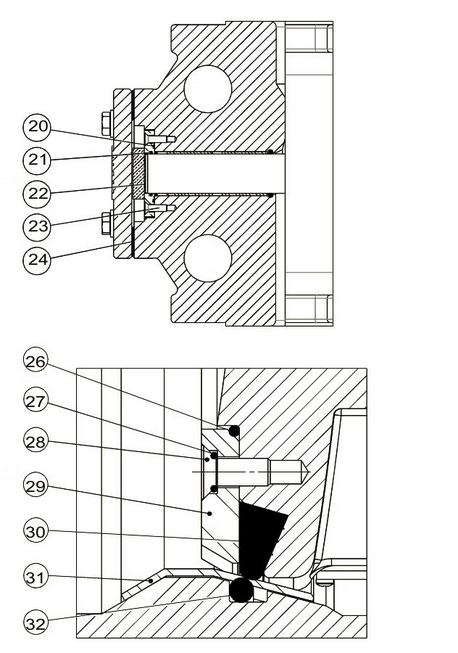

Комплектующие
| 1. | Шпонка | нержавеющая сталь А2 |
| 2. | Приводной вал | нержавеющая сталь 431 |
| 3. | Подшипник | бронза с покрытием PTFE |
| 4. | Корпус | высокопрочный чугун GJS-500-7 |
| 5. | Кольцо О-сечения | резина EPDM |
| 6. | Болт цилиндрический | нержавеющая сталь А2 |
| 7. | Крышка | нержавеющая сталь |
| 8. | Прокладка | резина EPDM |
| 9. | Установочный винт | нержавеющая сталь А2 |
| 10. | Прокладка | резина EPDM |
| 11. | Торцевая крышка | нержавеющая сталь |
| 12. | Винт | нержавеющая сталь А2 |
| 13. | Диск | высокопрочный чугун GJS-500-7 |
| 14. | Вал | нержавеющая сталь 431 |
| 15. | Распорная втулка | бронза |
| 16. | Подшипник качения | бронза |
| 17. | Торцевая плита | высокопрочный чугун GJS-500-7 |
| 18. | Шайба | нержавеющая сталь А2 |
| 19. | Болт | нержавеющая сталь А2 |
| 20. | Кольцо О-сечения | резина EPDM |
| 21. | Кольцо О-сечения | резина EPDM |
| 22. | Винт | нержавеющая сталь А2 |
| 23. | Винт | нержавеющая сталь А2 |
| 24. | Прокладка | резина EPDM |
| 25. | Гайка | нержавеющая сталь А2 |
| 26. | Кольцо О-сечения | резина EPDM |
| 27. | Кольцо О-сечения | резина EPDM |
| 28. | Винт | нержавеющая сталь А2 |
| 29. | Прижимное кольцо | нержавеющая сталь |
| 30. | Уплотнительное кольцо | резина EPDM |
| 31. | Металлическое седло | нержавеющая сталь |
| 32. | Кольцо О-сечения | резина EPDM |
| 33. | Редуктор | литейный чугун |
Разрешения
- Гидравлические испытания согласно EN 1074-1 и 2 / EN 12266
- Cоответствует требованиям KIWA, сертификат K 6320
- Одобрен на соответствие WRAS, сертификат No. 2206003
Стандарты
- Конструкция в соответствии с EN 593
- Межфланцевое расстояние по ГОСТ 3706-93 (6-10-16) ряд 3 (EN 558, Таблица 2, базовая серия 14; DIN 3202/F4)
- Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-2)
