Установки повышения давления Hydro-ME предназначены для перекачки и повышения давления чистой, химически неагрессивной воды, а также взрывопожаробезопасной жидкости без абразивных (твёрдых) или длинноволокнистых включений в следующих местах:
• многоквартирные дома;
• гостиницы;
• спортивные объекты;
• промышленные предприятия;
• медицинские учреждения;
• образовательные учреждения, в т. ч. школы, детские сады;
• сельскохозяйственные объекты и т. п.

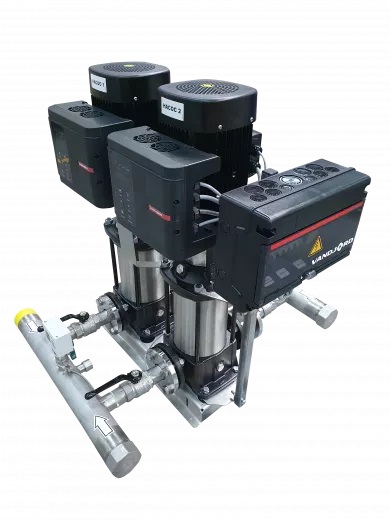

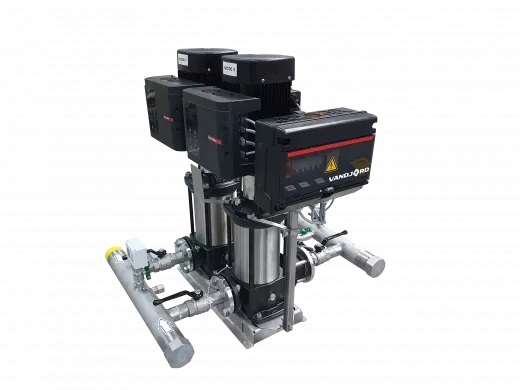

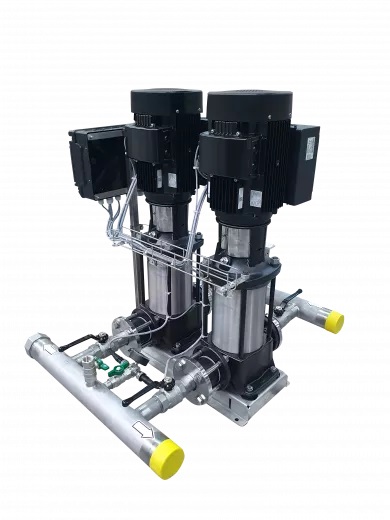

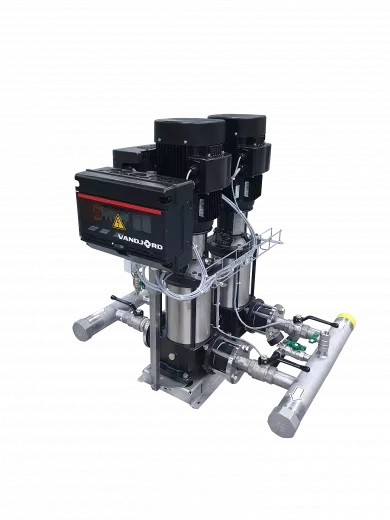

Стандартные установки повышения давления Hydro-ME включают в себя от двух до трех насосов CRVE, соединённых параллельно и смонтированных на общей раме-основании со всей необходимой арматурой.
В стандартном исполнении в состав установки Hydro-ME входит:
• рама-основание;
• насосы, со смонтированными на них ПЧ, выполняющими роль управляющего элемента всей системы;
• всасывающий и нагнетательный коллекторы;
• два датчика давления на нагнетании в зависимости от типоразмера насоса;
• обратные клапаны, один на насос;
• задвижки, 2 шт. на насос;
• манометр;
• коробка автоматических предохранителей;
• реле давление для защиты от «сухого» хода, штатно подключенное к установке
• компенсационный гидравлический бак на напорном коллекторе со своим отсченым краном.
Перед поставкой каждая установка повышения давления Hydro-ME проходит заводские испытания.
Hydro-ME работает автоматически с учетом требований системы на основании показаний датчика давления главного насоса. Установка
поддерживает постоянное давление посредством регулирования частоты вращения подключённых насосов и меняет рабочую характеристику за счёт включения/выключения определённого количества насосов, параллельно управляя ими во время работы. При старте водопотребления в системе водоснабжения происходит падение давления.
Когда давление снизится до значения пуска, включается главный насос. Если водопотребление будет возрастать, то производительность главного насоса будет увеличиваться за счет регулирования его частоты вращения. Если мощности главного насоса окажется недостаточно, то поочередно будут подключаться другие насосы, а их производительность будет увеличиваться до тех пор, пока они не выйдут на рабочий режим.
Если водопотребление снизится, то по показанию датчика давления производительность насосов будет снижаться вплоть до их отключения. Последним отключится главный насос.
Стандартный срок производства от 6 недель, на станции из списка ниже от 2 недель:
75111003 Hydro-ME 2 CRVE 1-13A G1-B-R-50-16-A
75111006 Hydro-ME 3 CRVE 1-13A G1-B-R-50-16-A
75111007 Hydro-ME 2 CRVE 3-3A G1-B-R-50-16-A
75111010 Hydro-ME 2 CRVE 3-9A G1-B-R-50-16-A
75111011 Hydro-ME 2 CRVE 3-11A G1-B-R-50-16-A
75111013 Hydro-ME 2 CRVE 3-15A G1-B-R-50-16-A
75111016 Hydro-ME 3 CRVE 3-3A G1-B-R-50-16-A
75111019 Hydro-ME 3 CRVE 3-9A G1-B-R-50-16-A
75111020 Hydro-ME 3 CRVE 3-11A G1-B-R-50-16-A
75111022 Hydro-ME 3 CRVE 3-15A G1-B-R-50-16-A
75111025 Hydro-ME 2 CRVE 5-3A G1-B-R-50-16-A
75111026 Hydro-ME 2 CRVE 5-6A G1-B-R-50-16-A
75111027 Hydro-ME 2 CRVE 5-8A G1-B-R-50-16-A
75111028 Hydro-ME 2 CRVE 5-9A G1-B-R-50-16-A
75111029 Hydro-ME 2 CRVE 5-11A G1-B-R-50-16-A
75111030 Hydro-ME 2 CRVE 5-15A G1-B-R-50-16-A
75111032 Hydro-ME 2 CRVE 5-18A G1-B-R-50-16-A
75111034 Hydro-ME 3 CRVE 5-3A G1-B-R-50-16-A
75111035 Hydro-ME 3 CRVE 5-6A G1-B-R-50-16-A
75111036 Hydro-ME 3 CRVE 5-8A G1-B-R-50-16-A
75111037 Hydro-ME 3 CRVE 5-9A G1-B-R-50-16-A
75111038 Hydro-ME 3 CRVE 5-11A G1-B-R-50-16-A
75111039 Hydro-ME 3 CRVE 5-15A G1-B-R-S0-16-A
75111041 Hydro-ME 3 CRVE 5-18A G1-B-R-50-16-A
75111095 Hydro-ME 2 CRVE 10-2A G1-B-R-65-16-A
75111096 Hydro-ME 2 CRVE 10-3A G1-B-R-65-16-A
75111097 Hydro-ME 2 CRVE 10-4A G1-B-R-65-16-A
75111098 Hydro-ME 2 CRVE 10-5A G1-B-R-65-16-A
75111100 Hydro-ME 2 CRVE 10-8A G1-B-R-65-16-A
75111101 Hydro-ME 2 CRVE 10-9A G1-B-R-65-16-A
75111102 Hydro-ME 2 CRVE 10-12A G1-B-R-65-16-A
75111104 Hydro-ME 3 CRVE 10-2A G1-B-R-65-16-A
75111105 Hydro-ME 3 CRVE 10-3A G1-B-R-65-16-A
75111106 Hydro-ME 3 CRVE 10-4A G1-B-R-65-16-A
75111107 Hydro-ME 3 CRVE 10-5A61-B-R-65-16-A
75111109 Hydro-ME 3 CRVE 10-8A G1-B-R-65-16-A
75111110 Hydro-ME 3 CRVE 10-9A G1-B-R-65-16-A
75111111 Hydro-ME 3 CRVE 10-12A G1-B-R-65-16-A
Вид
|
Установки повышения давления |
Тип
|
Hydro-ME |
Давление, PN
|
16 бар |
Присоединение
|
R 2 - R 2½ / DN 80 - DN 150 |
Среда
|
Чистая, химически неагрессивная вода, а также взрывопожаробезопасная жидкость без абразивных (твёрдых) или длинноволокнистых включений |
Т рабочей среды, ˚С
|
5 .. 60 °C |
Напряжение, В
|
3 x 380-415 В |
Степень защиты (IEC 34-5)
|
IP54 |
Класс изоляции (IEC 85)
|
F |
Расход, куб.м/час
|
2,4 - 110 м³/ч |
Напор, м.
|
37 - 167 м |
Мощность, кВт
|
0,37 - 18,5 кВт |
• многоквартирные дома;
• гостиницы;
• спортивные объекты;
• промышленные предприятия;
• медицинские учреждения;
• образовательные учреждения, в т. ч. школы, детские сады;
• сельскохозяйственные объекты и т. п.
Стандартные установки повышения давления Hydro-ME включают в себя от двух до трех насосов CRVE, соединённых параллельно и смонтированных на общей раме-основании со всей необходимой арматурой.
В стандартном исполнении в состав установки Hydro-ME входит:
• рама-основание;
• насосы, со смонтированными на них ПЧ, выполняющими роль управляющего элемента всей системы;
• всасывающий и нагнетательный коллекторы;
• два датчика давления на нагнетании в зависимости от типоразмера насоса;
• обратные клапаны, один на насос;
• задвижки, 2 шт. на насос;
• манометр;
• коробка автоматических предохранителей;
• реле давление для защиты от «сухого» хода, штатно подключенное к установке
• компенсационный гидравлический бак на напорном коллекторе со своим отсечным краном.
Перед поставкой каждая установка повышения давления Hydro-ME проходит заводские испытания.
Hydro-ME работает автоматически с учетом требований системы на основании показаний датчика давления главного насоса. Установка
поддерживает постоянное давление посредством регулирования частоты вращения подключённых насосов и меняет рабочую характеристику за счёт включения/выключения определённого количества насосов, параллельно управляя ими во время работы. При старте водопотребления в системе водоснабжения происходит падение давления.
Когда давление снизится до значения пуска, включается главный насос. Если водопотребление будет возрастать, то производительность главного насоса будет увеличиваться за счет регулирования его частоты вращения. Если мощности главного насоса окажется недостаточно, то поочередно будут подключаться другие насосы, а их производительность будет увеличиваться до тех пор, пока они не выйдут на рабочий режим.
Если водопотребление снизится, то по показанию датчика давления производительность насосов будет снижаться вплоть до их отключения. Последним отключится главный насос.
Стандартный срок производства от 6 недель, на станции из списка ниже от 2 недель:
Артикул: | Марка: | Артикул: | Марка: |
75111003 75111007 75111011 75111016 75111020 75111022 75111026 75111028 75111030 75111034 75111036 75111038 75111041 75111096 75111098 75111101 75111104 75111106 75111109 |
Hydro-ME 2 CRVE 1-13A G1-B-R-50-16-A Hydro-ME 2 CRVE 3-3A G1-B-R-50-16-A Hydro-ME 2 CRVE 3-11A G1-B-R-50-16-A Hydro-ME 3 CRVE 3-3A G1-B-R-50-16-A Hydro-ME 3 CRVE 3-11A G1-B-R-50-16-A Hydro-ME 3 CRVE 3-15A G1-B-R-50-16-A Hydro-ME 2 CRVE 5-6A G1-B-R-50-16-A Hydro-ME 2 CRVE 5-9A G1-B-R-50-16-A Hydro-ME 2 CRVE 5-15A G1-B-R-50-16-A Hydro-ME 3 CRVE 5-3A G1-B-R-50-16-A Hydro-ME 3 CRVE 5-8A G1-B-R-50-16-A Hydro-ME 3 CRVE 5-11A G1-B-R-50-16-A Hydro-ME 3 CRVE 5-18A G1-B-R-50-16-A Hydro-ME 2 CRVE 10-3A G1-B-R-65-16-A Hydro-ME 2 CRVE 10-5A G1-B-R-65-16-A Hydro-ME 2 CRVE 10-9A G1-B-R-65-16-A Hydro-ME 3 CRVE 10-2A G1-B-R-65-16-A Hydro-ME 3 CRVE 10-4A G1-B-R-65-16-A Hydro-ME 3 CRVE 10-8A G1-B-R-65-16-A |
75111006 75111010 75111013 75111019 75111111 75111025 75111027 75111029 75111032 75111035 75111037 75111039 75111095 75111097 75111100 75111102 75111105 75111107 75111110 |
Hydro-ME 3 CRVE 1-13A G1-B-R-50-16-A Hydro-ME 2 CRVE 3-9A G1-B-R-50-16-A Hydro-ME 2 CRVE 3-15A G1-B-R-50-16-A Hydro-ME 3 CRVE 3-9A G1-B-R-50-16-A Hydro-ME 3 CRVE 10-12A G1-B-R-65-16-A Hydro-ME 2 CRVE 5-3A G1-B-R-50-16-A Hydro-ME 2 CRVE 5-8A G1-B-R-50-16-A Hydro-ME 2 CRVE 5-11A G1-B-R-50-16-A Hydro-ME 2 CRVE 5-18A G1-B-R-50-16-A Hydro-ME 3 CRVE 5-6A G1-B-R-50-16-A Hydro-ME 3 CRVE 5-9A G1-B-R-50-16-A Hydro-ME 3 CRVE 5-15A G1-B-R-S0-16-A Hydro-ME 2 CRVE 10-2A G1-B-R-65-16-A Hydro-ME 2 CRVE 10-4A G1-B-R-65-16-A Hydro-ME 2 CRVE 10-8A G1-B-R-65-16-A Hydro-ME 2 CRVE 10-12A G1-B-R-65-16-A Hydro-ME 3 CRVE 10-3A G1-B-R-65-16-A Hydro-ME 3 CRVE 10-5A61-B-R-65-16-A Hydro-ME 3 CRVE 10-9A G1-B-R-65-16-A |
Типовой ряд:
Артикул: | Марка: | Артикул: | Марка: | Артикул: | Марка: |
75111001 |
Hydro-ME 2 CRVE 1-6 |
75111033 |
Hydro-ME 2 CRVE 5-22 |
75111065 |
Hydro-ME 2 CRVE 15-7 |
75111002 |
Hydro-ME 2 CRVE 1-9 |
75111034 |
Hydro-ME 3 CRVE 5-3 |
75111066 |
Hydro-ME 3 CRVE 15-3 |
75111003 | Hydro-ME 2 CRVE 1-13 | 75111035 | Hydro-ME 3 CRVE 5-6 | 75111067 | Hydro-ME 3 CRVE 15-4 |
75111004 | Hydro-ME 3 CRVE 1-6 | 75111036 | Hydro-ME 3 CRVE 5-8 | 75111068 | Hydro-ME 3 CRVE 15-5 |
75111005 | Hydro-ME 3 CRVE 1-9 | 75111037 | Hydro-ME 3 CRVE 5-9 | 75111069 | Hydro-ME 3 CRVE 15-6 |
75111006 | Hydro-ME 3 CRVE 1-13 | 75111038 | Hydro-ME 3 CRVE 5-11 | 75111070 | Hydro-ME 3 CRVE 15-6 |
75111007 | Hydro-ME 2 CRVE 3-3 | 75111039 | Hydro-ME 3 CRVE 5-15 | 75111071 | Hydro-ME 2 CRVE 20-4 |
75111008 | Hydro-ME 2 CRVE 3-6 | 75111040 | Hydro-ME 3 CRVE 5-16 | 75111072 | Hydro-ME 2 CRVE 20-6 |
75111009 |
Hydro-ME 2 CRVE 3-8 |
75111041 |
Hydro-ME 3 CRVE 5-18 |
75111073 |
Hydro-ME 2 CRVE 20-7 |
75111010 | Hydro-ME 2 CRVE 3-9 | 75111042 | Hydro-ME 3 CRVE 5-22 | 75111074 |
Hydro-ME 2 CRVE 20-10 |
75111011 | Hydro-ME 2 CRVE 3-11 | 75111095 | Hydro-ME 2 CRVE 10-2 | 75111075 | Hydro-ME 3 CRVE 20-4 |
75111012 | Hydro-ME 2 CRVE 3-12 | 75111096 | Hydro-ME 2 CRVE 10-3 | 75111076 | Hydro-ME 3 CRVE 20-6 |
75111013 | Hydro-ME 2 CRVE 3-15 | 75111097 | Hydro-ME 2 CRVE 10-4 | 75111077 | Hydro-ME 3 CRVE 20-7 |
75111014 | Hydro-ME 2 CRVE 3-17 | 75111098 | Hydro-ME 2 CRVE 10-5 | 75111078 | Hydro-ME 3 CRVE 20-10 |
75111015 | Hydro-ME 2 CRVE 3-21 | 75111099 | Hydro-ME 2 CRVE 10-7 | 75111079 | Hydro-ME 2 CRVE 32-2-2 |
75111016 |
Hydro-ME 3 CRVE 3-3 |
75111100 |
Hydro-ME 2 CRVE 10-8 |
75111080 |
Hydro-ME 2 CRVE 32-3 |
75111017 | Hydro-ME 3 CRVE 3-6 | 75111101 | Hydro-ME 2 CRVE 10-9 | 75111081 | Hydro-ME 2 CRVE 32-4 |
75111018 | Hydro-ME 3 CRVE 3-8 | 75111102 | Hydro-ME 2 CRVE 10-12 | 75111082 | Hydro-ME 2 CRVE 32-5 |
75111019 | Hydro-ME 3 CRVE 3-9 | 75111103 | Hydro-ME 2 CRVE 10-14 | 75111083 | Hydro-ME 3 CRVE 32-2-2 |
75111020 | Hydro-ME 3 CRVE 3-11 | 75111104 | Hydro-ME 3 CRVE 10-2 | 75111084 | Hydro-ME 3 CRVE 32-3 |
75111021 | Hydro-ME 3 CRVE 3-12 | 75111105 | Hydro-ME 3 CRVE 10-3 | 75111085 | Hydro-ME 3 CRVE 32-4 |
75111022 | Hydro-ME 3 CRVE 3-15 | 75111106 | Hydro-ME 3 CRVE 10-4 | 75111086 | Hydro-ME 3 CRVE 32-5 |
75111023 |
Hydro-ME 3 CRVE 3-17 |
75111107 |
Hydro-ME 3 CRVE 10-5 |
75111087 |
Hydro-ME 2 CRVE 45-2-2 |
75111024 | Hydro-ME 3 CRVE 3-21 | 75111108 | Hydro-ME 3 CRVE 10-7 | 75111088 | Hydro-ME 2 CRVE 45-3-2 |
75111025 | Hydro-ME 2 CRVE 5-3 | 75111109 | Hydro-ME 3 CRVE 10-8 | 75111089 | Hydro-ME 2 CRVE 45-3 |
75111026 | Hydro-ME 2 CRVE 5-6 | 75111110 | Hydro-ME 3 CRVE 10-9 | 75111090 | Hydro-ME 2 CRVE 45-5-2 |
75111027 | Hydro-ME 2 CRVE 5-8 | 75111111 | Hydro-ME 3 CRVE 10-12 | 75111091 | Hydro-ME 3 CRVE 45-2-2 |
75111028 | Hydro-ME 2 CRVE 5-9 | 75111112 | Hydro-ME 3 CRVE 10-14 | 75111092 | Hydro-ME 3 CRVE 45-3-2 |
75111029 | Hydro-ME 2 CRVE 5-11 | 75111061 | Hydro-ME 2 CRVE 15-3 | 75111093 | Hydro-ME 3 CRVE 45-3 |
75111030 |
Hydro-ME 2 CRVE 5-15 |
75111062 |
Hydro-ME 2 CRVE 15-4 | 75111094 | Hydro-ME 3 CRVE 45-5-2 |
75111031 | Hydro-ME 2 CRVE 5-16 | 75111063 | Hydro-ME 2 CRVE 15-5 | ||
75111032 | Hydro-ME 2 CRVE 5-18 | 75111064 | Hydro-ME 2 CRVE 15-6 |
