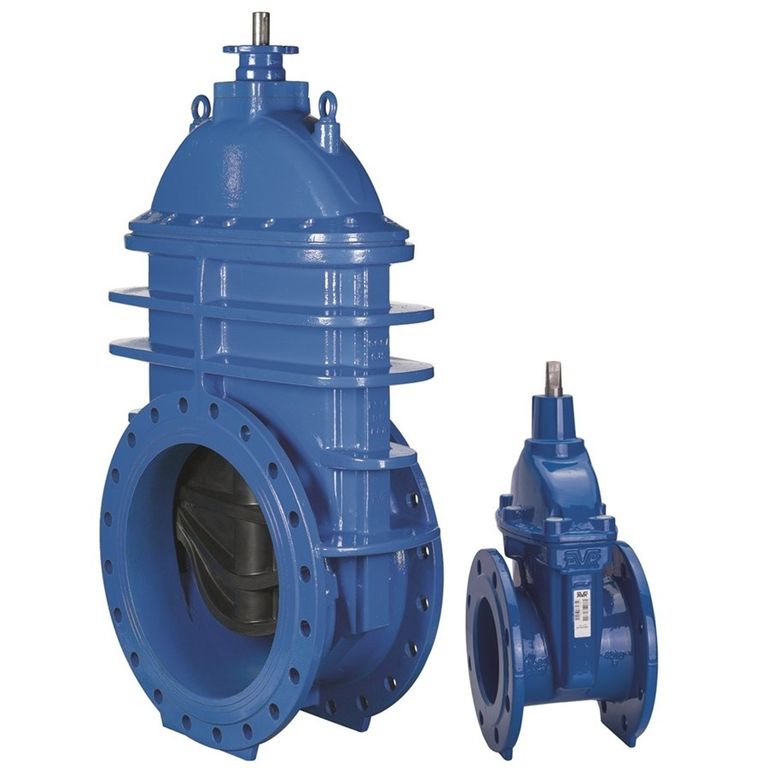

Задвижка AVK серия 06/30 DN40 PN10/16

Задвижка клиновая фланцевая F4 по DIN. Для воды и нейтральных жидкостей до макс. 70°C.

Дизайну клиновых задвижек AVK характерна надежность до мельчайших деталей. Клин, полностью вулканизирован резиной EPDM собственного производства AVK, утвержденной для контакта с питьевой водой, имеет исключительную износостойкость благодаря свойству резины восстанавливать свою первоначальную форму после сжатия, процессу обрезинивания сердечника двойной адгезией слоя и своей прочной конструкции. Тройная система уплотнения штока, высокая прочность штока и полная антикоррозийная защита обеспечивают непревзойденную надежность задвижки.

Вариант 06/30-0035
Соединение Фланцевое
Материал Высокопрочный чугун
Диапазон диаметров DN40 - DN600
Классификация давления PN 16
Направление закрытия Закрытие по часовой стрелке
Преимущества
Зафиксированная клиновая гайка предотвращает вибрации и обеспечивает долговечность;
Полностью вулканизированный резиной клин. Направляющие из полиамида существенно снижают крутящий момент;
Большое коническое отверстие для штока в клине предотвращает застой воды;
Шток из нержавеющей стали с упором клина и накатанной резьбой, которая обеспечивает его высокую прочность;
Упорное кольцо по всей окружности обеспечивает надежное крепление штока и низкие моменты свободного вращения;
Тройная система уплотнения штока (грязесъемное кольцо из резины NBR, полиамидный подшипник с 4-мя О-образными кольцами из резины NBR, манжета из резины EPDM) гарантирует абсолютную защиту;
Круглое резиновое уплотнение EPDM крышки зафиксировано в канавке;
Пломбированные потайные болты крышки изготовлены из нержавеющей стали и обрамлены прокладкой;
Задвижка с полным проходом;
Низкий рабочий крутящий момент;
Порошковое эпоксидное покрытие по DIN 3476-1 и EN 14901, одобрено GSK;
Задвижки DN450-600 оснащены роликовыми подшипниками из нержавеющей стали, которые обеспечивют низкие эксплуатационные крутящие моменты и рым-болтами, верхний фланец F14 по ISO, DN500-600 по запросу могут быть укомплектованы байпасом DN50.

Артикул	DN мм	Рассверловка фланцев	L мм	H мм	H1 мм	H3 мм	F мм	F1 мм	F2 мм	Расчетная масса кг	Заметки
06-040-30-0146499	40	PN10/16	140	194	-	269	14	16	30	8,0
06-050-30-0146499	50	PN10/16	150	208	-	290	14	16	30	9,0
06-065-30-0146499	65	PN10/16	170	244	-	337	17	20	34	11
06-080-30-0146499	80	PN10/16	180	282	-	382	17	20	34	13
06-100-30-0146499	100	PN10/16	190	305	-	415	19	22	34	15
06-125-30-0146499	125	PN10/16	200	346	-	471	19	22	34	19
06-150-30-0146499	150	PN10/16	210	401	-	543	19	22	34	27
06-200-30-0046499	200	PN10	230	490	-	660	24	28	42	41
06-200-30-0146499	200	PN16	230	490	-	660	24	28	42	41
06-250-30-0046499	250	PN10	250	625	-	825	27	31	47	66
06-250-30-0146499	250	PN16	250	625	-	825	27	31	47	66
06-300-30-0046487	300	PN10	270	706	-	934	27	31	47	91
06-300-30-0146487	300	PN16	270	706	-	934	27	31	47	91
06-350-30-006	350	PN10	290	924	-	1184	32	37	55	165
06-350-30-016	350	PN16	290	924	-	1184	32	37	55	165
06-400-30-006	400	PN10	310	951	-	1241	32	37	55	182
06-400-30-016	400	PN16	310	951	-	1241	32	37	55	181
06-450-30-006	450	PN10	330	1167	1087	1487	Ø30	-	75	407	С верхним фланцем F14. Вал со шпонкой
06-450-30-016	450	PN16	330	1167	1087	1487	Ø30	-	75	407	С верхним фланцем F14. Вал со шпонкой
06-500-30-006	500	PN10	350	1142	1062	1500	Ø30	-	75	430	С верхним фланцем F14. Вал со шпонкой
06-500-30-0060011	500	PN10	350	1142	1062	1500	Ø30	-	75	439	С верхним фланцем F14 и байпасом. Вал со шпонкой
06-500-30-016	500	PN16	350	1142	1062	1500	Ø30	-	75	430	С верхним фланцем F14. Вал со шпонкой
06-500-30-0160011	500	PN16	350	1142	1062	1500	Ø30	-	75	459	С верхним фланцем F14 и байпасом. Вал со шпонкой
06-600-30-006	600	PN10	390	1285	1205	1705	Ø30	-	75	593	С верхним фланцем F14. Вал со шпонкой
06-600-30-0060011	600	PN10	390	1285	1205	1705	Ø30	-	75	602	С верхним фланцем F14 и байпасом. Вал со шпонкой
06-600-30-016	600	PN16	390	1285	1205	1705	Ø30	-	75	613	С верхним фланцем F14. Вал со шпонкой
06-600-30-0160011	600	PN16	390	1285	1205	1705	Ø30	-	75	622	С верхним фланцем F14 и байпасом. Вал со шпонкой

Комплектующие

1.	Шток	нержавеющая сталь 1.4104 (430F)
2.	Грязесъемное кольцо	резина NBR
3.	Кольцо О-сечения	резина NBR
4.	Подшипник	полиамид
5.	Крышка	высокопрочный чугун GJS-500-7
6.	Упорное кольцо	латунь CW602N
7.	Манжета	резина EPDM
8.	Болт крышки	нержавеющая сталь A2, пломбирован термоклеем
9.	Уплотнение крышки	резина EPDM
10.	Гайка клина	латунь CW626N
11.	Клин	высокопрочный чугун, вулканизирован резиной EPDM
12.	Корпус	высокопрочный чугун GJS-500-7
13.	Шпонка	нержавеющая сталь
14.	Грязесъемное кольцо	резина NBR
15.	Кольцо О-сечения	резина NBR
16.	Подшипник	полиамид
17.	Упорная шайба	нержавеющая сталь 1.4104 (430F)
18.	Роликоподшипник	нержавеющая сталь
19.	Упорное кольцо	нержавеющая сталь 1.4104 (430F)
20.	Кольцо О-сечения	резина NBR
21.	Манжета	резина EPDM
22.	Перепускной клапан	высокопрочный чугун GJS-500-7
23.	Колено байпаса	высокопрочный чугун GJS-500-7
24.	Шайба	нержавеющая сталь А2
25.	Гайка	нержавеющая сталь А2
26.	Болт	нержавеющая сталь А2
27.	Болт	нержавеющая сталь А2
28.	Шайба	нержавеющая сталь А2
29.	Плитка для байпаса	высокопрочный чугун GJS-500-7
30.	Опорная колодка клина	полиамид

Разрешения

• Гидравлические испытания согласно EN 1074-1 и 2 / EN 12266 |
• Седло: 1,1 x PN (водой), корпус: 1,5 x PN (водой). Проверка рабочего крутящего момента.
• Approved according to ACS-France
• Belgaqua approved
• Соответствует требованиям DIN-DVGW, сертификат NW-6203BN0117
• Cоответствует требованиям KIWA, сертификат K 6320
• Сертификат ÖVGW, рег.№ W 1.417
• Одобрен на соответствие SVGW, сертификат No. 0301-4606

Стандарты

• Конструкция по EN 1074-1 и 2, EN 1171
• Межфланцевое расстояние по ГОСТ 3706-93 (6-10-16) ряд 3 (EN 558, Таблица 2, базовая серия 14; DIN 3202/F4)
• Рассверловка фланцев по ГОСТ 33259-2015 Ряд 1 (EN1092-2; ISO 7005-
