Насосные установки

Комплектные насосные установки Hydro-FS-A/V предназначены для применения в спринклерных и дренчерных автоматических системах водяного и пенного пожаротушения, а также в системах с гидрантами.
Среди объектов, защищаемых установками Hydro-FS-A/V, могут быть:
• жилые здания различной этажности,
• торгово-развлекательные комплексы,
• производственные и складские помещения,
• объекты культурно-социального назначения.

Установки пожаротушения Hydro-FS-A разработаны с учетом требований свода правил СП485 и предназначены преимущественно для применения в системах автоматического пожаротушения.

В данных системах в качестве источника водоснабжения используются открытые водоемы, пожарные резервуары или водопроводы различного назначения. Ввиду возникающих усложненных условий всасывания в данных установках применяются трубопроводы увеличенного диаметра для сохранения требуемых скоростей потока жидкости. В качестве инициирующих пуск установки устройств используются два сертифицированных реле давления, а так же во всасывающем и напорном трубопроводах смонтированы отсечные задвижки.

Установки пожаротушения Hydro-FS–V разработаны с учетом требований свода правил СП10 и предназначены преимущественно для применения в системах внутреннего противопожарного водопровода.
В данных системах в качестве источника водоснабжения чаще всего используется городская сеть с гарантированным подпором, ввиду чего условия на всасывающей стороне позволяют использовать меньшие диаметры трубопроводов.
В качестве инициирующих пуск установки устройств используются два датчика давления.
По умолчанию отсечных задвижек на коллекторах в данном типе установок нет, но они могут быть предустановлены в качестве опции.

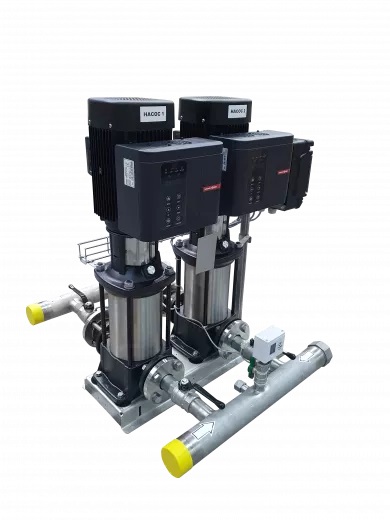

Установки повышения давления Hydro-ME предназначены для перекачки и повышения давления чистой, химически неагрессивной воды, а также взрывопожаробезопасной жидкости без абразивных (твёрдых) или длинноволокнистых включений в следующих местах:
• многоквартирные дома;
• гостиницы;
• спортивные объекты;
• промышленные предприятия;
• медицинские учреждения;
• образовательные учреждения, в т. ч. школы, детские сады;
• сельскохозяйственные объекты и т. п.

Стандартные установки повышения давления Hydro-ME включают в себя от двух до трех насосов CRVE, соединённых параллельно и смонтированных на общей раме-основании со всей необходимой арматурой.
В стандартном исполнении в состав установки Hydro-ME входит:
• рама-основание;
• насосы, со смонтированными на них ПЧ, выполняющими роль управляющего элемента всей системы;
• всасывающий и нагнетательный коллекторы;
• два датчика давления на нагнетании в зависимости от типоразмера насоса;
• обратные клапаны, один на насос;
• задвижки, 2 шт. на насос;
• манометр;
• коробка автоматических предохранителей;
• реле давление для защиты от «сухого» хода, штатно подключенное к установке
• компенсационный гидравлический бак на напорном коллекторе со своим отсченым краном.
Перед поставкой каждая установка повышения давления Hydro-ME проходит заводские испытания.

Hydro-ME работает автоматически с учетом требований системы на основании показаний датчика давления главного насоса. Установка
поддерживает постоянное давление посредством регулирования частоты вращения подключённых насосов и меняет рабочую характеристику за счёт включения/выключения определённого количества насосов, параллельно управляя ими во время работы. При старте водопотребления в системе водоснабжения происходит падение давления.
Когда давление снизится до значения пуска, включается главный насос. Если водопотребление будет возрастать, то производительность главного насоса будет увеличиваться за счет регулирования его частоты вращения. Если мощности главного насоса окажется недостаточно, то поочередно будут подключаться другие насосы, а их производительность будет увеличиваться до тех пор, пока они не выйдут на рабочий режим.
Если водопотребление снизится, то по показанию датчика давления производительность насосов будет снижаться вплоть до их отключения. Последним отключится главный насос.

Стандартный срок производства от 6 недель, на станции из списка ниже от 2 недель:
75111003      Hydro-ME 2 CRVE 1-13A G1-B-R-50-16-A
75111006      Hydro-ME 3 CRVE 1-13A G1-B-R-50-16-A
75111007       Hydro-ME 2 CRVE 3-3A G1-B-R-50-16-A
75111010      Hydro-ME 2 CRVE 3-9A G1-B-R-50-16-A
75111011      Hydro-ME 2 CRVE 3-11A G1-B-R-50-16-A
75111013      Hydro-ME 2 CRVE 3-15A G1-B-R-50-16-A
75111016      Hydro-ME 3 CRVE 3-3A G1-B-R-50-16-A
75111019      Hydro-ME 3 CRVE 3-9A G1-B-R-50-16-A
75111020      Hydro-ME 3 CRVE 3-11A G1-B-R-50-16-A
75111022      Hydro-ME 3 CRVE 3-15A G1-B-R-50-16-A
75111025      Hydro-ME 2 CRVE 5-3A G1-B-R-50-16-A
75111026      Hydro-ME 2 CRVE 5-6A G1-B-R-50-16-A
75111027      Hydro-ME 2 CRVE 5-8A G1-B-R-50-16-A
75111028      Hydro-ME 2 CRVE 5-9A G1-B-R-50-16-A
75111029      Hydro-ME 2 CRVE 5-11A G1-B-R-50-16-A
75111030      Hydro-ME 2 CRVE 5-15A G1-B-R-50-16-A
75111032      Hydro-ME 2 CRVE 5-18A G1-B-R-50-16-A
75111034      Hydro-ME 3 CRVE 5-3A G1-B-R-50-16-A
75111035      Hydro-ME 3 CRVE 5-6A G1-B-R-50-16-A
75111036      Hydro-ME 3 CRVE 5-8A G1-B-R-50-16-A
75111037      Hydro-ME 3 CRVE 5-9A G1-B-R-50-16-A
75111038      Hydro-ME 3 CRVE 5-11A G1-B-R-50-16-A
75111039      Hydro-ME 3 CRVE 5-15A G1-B-R-S0-16-A
75111041      Hydro-ME 3 CRVE 5-18A G1-B-R-50-16-A
75111095      Hydro-ME 2 CRVE 10-2A G1-B-R-65-16-A
75111096      Hydro-ME 2 CRVE 10-3A G1-B-R-65-16-A
75111097      Hydro-ME 2 CRVE 10-4A G1-B-R-65-16-A
75111098      Hydro-ME 2 CRVE 10-5A G1-B-R-65-16-A
75111100      Hydro-ME 2 CRVE 10-8A G1-B-R-65-16-A
75111101      Hydro-ME 2 CRVE 10-9A G1-B-R-65-16-A
75111102      Hydro-ME 2 CRVE 10-12A G1-B-R-65-16-A
75111104      Hydro-ME 3 CRVE 10-2A G1-B-R-65-16-A
75111105      Hydro-ME 3 CRVE 10-3A G1-B-R-65-16-A
75111106      Hydro-ME 3 CRVE 10-4A G1-B-R-65-16-A
75111107      Hydro-ME 3 CRVE 10-5A61-B-R-65-16-A
75111109      Hydro-ME 3 CRVE 10-8A G1-B-R-65-16-A
75111110      Hydro-ME 3 CRVE 10-9A G1-B-R-65-16-A
75111111      Hydro-ME 3 CRVE 10-12A G1-B-R-65-16-A

Канализационные насосные установки Prolift предназначены для сбора и перекачки бытовых стоков (включая фекальные) в зданиях различного типа – в частном доме, гостинице, ресторане, театре, торговом центре и т.д.
Установки поставляются полностью готовыми к подключению. Предназначены для размещения внутри здания, и обычно монтируются в подвале, который находится ниже уровня внешней канализационной системы.
Установка Prolift состоит из следующих основных компонентов:
• газо- и водонепроницаемый герметичный сборный резервуар с фитингами для присоединения вентиляционного, подводящих и напорных трубопроводов, с обратными клапанами;
• 1 или 2 канализационных насоса, проточная часть которого находится внутри бака, а электродвигатель – снаружи;
• пневматический датчик контроля уровня;
• поплавковый выключатель контроля переполнения;
• шкаф управления.

Описание продукта
PROLIFT – полностью готовая для монтажа компактная установка с одним или двумя насосами, накопительным баком (60, 150 или 450 л.), встроенным обратным клапаном, шкафом управления, пневматическим реле уровня.
Предназначена для перекачки бытовых стоков в частном доме или небольшом административном здании, ресторане, офисе.
Установка не предназначена для непрерывной работы в режиме S1 (откачка ливневых и промышленных стоков).

Технические данные:
Перекачиваемая жидкость - бытовые стоки с температурой от 0 до +45 °С, кратковременно (не более 3 мин) до 65°С.
Значение pH – от 4 до 10.
Максимальный размер твердых включений – 50 мм.
Температура окружающей среды от 0 до +45 °С
Степень защиты установки – IP68 (кроме шкафа управления).
Уровень звукового давления – менее 58 дбА.

Насос:
Рабочее колесо – полуоткрытое вихревое колесо, материал – чугун.
Условный проход рабочего колеса – 50 мм.
Уплотнение вала – двойное торцевое с парой трения Sic/Sic, с масляной камерой.
Степень защиты IP68.
Встроенная защита от перегрева и перегрузки.
При перегрузке электродвигателя происходит автоматический останов. После охлаждения до нормальной температуры электродвигатель автоматически включается снова, если в шкафу управления имеется заводская настройка автоматического сброса.
Класс изоляции электродвигателя – B.
Напряжение питания 1 х 220В или 3 х 380 В
Частота – 50 Гц.
Кабель для подключения к шкафу управления 10 м.
Максимальное число пусков в час – 60.

Накопительный бак:
Материал – полиэтилен.

Встроенный обратный клапан с возможностью прочистки, полипропилен – 1 шт.
Трубка для отвода воздуха из насоса в бак, полиэтилен.
Вентиляционный патрубок DN40 (50 мм).
Возможность подключения DN150 (160 мм), DN100 (110 мм), DN40 (50 мм).

Принадлежности, входящие в комплект поставки:
• Фланцевый патрубок с прокладкой и болтами, гибкий резиновый cоединитель DN80 (90 мм) с двумя хомутами для напорного трубопровода – 1 шт.
• Поворотный диск для подключения подводящего трубопровода DN150 (160 мм)/DN100 (110 мм)/ DN40 (50 мм)
• Манжета DN40 (50 мм) мм – 1 шт. для подводящего трубопровода или ручного насоса – 1 шт.
• Гибкий резиновый соединитель DN40 (50 мм) с двумя хомутами для вентиляционного трубопровода – 1 шт.

Реле уровня:
Пневматическая труба из полиэтилена, соединенная 10-м шлангом с пьезорезистивным датчиком в шкафу управления. Дополнительный поплавковый выключатель для подачи сигнала аварийного переполнения.
